2-44
2
5
使锁定杆锁定。
松开手柄杆，确认锁定杆已被锁定在送料器架上了。若送料器的安装不正确，贴装过程中可能会发生脱离
现象。
n
要点
若送料器已被安装到位，送料器机体的 LED 会亮绿灯。
6

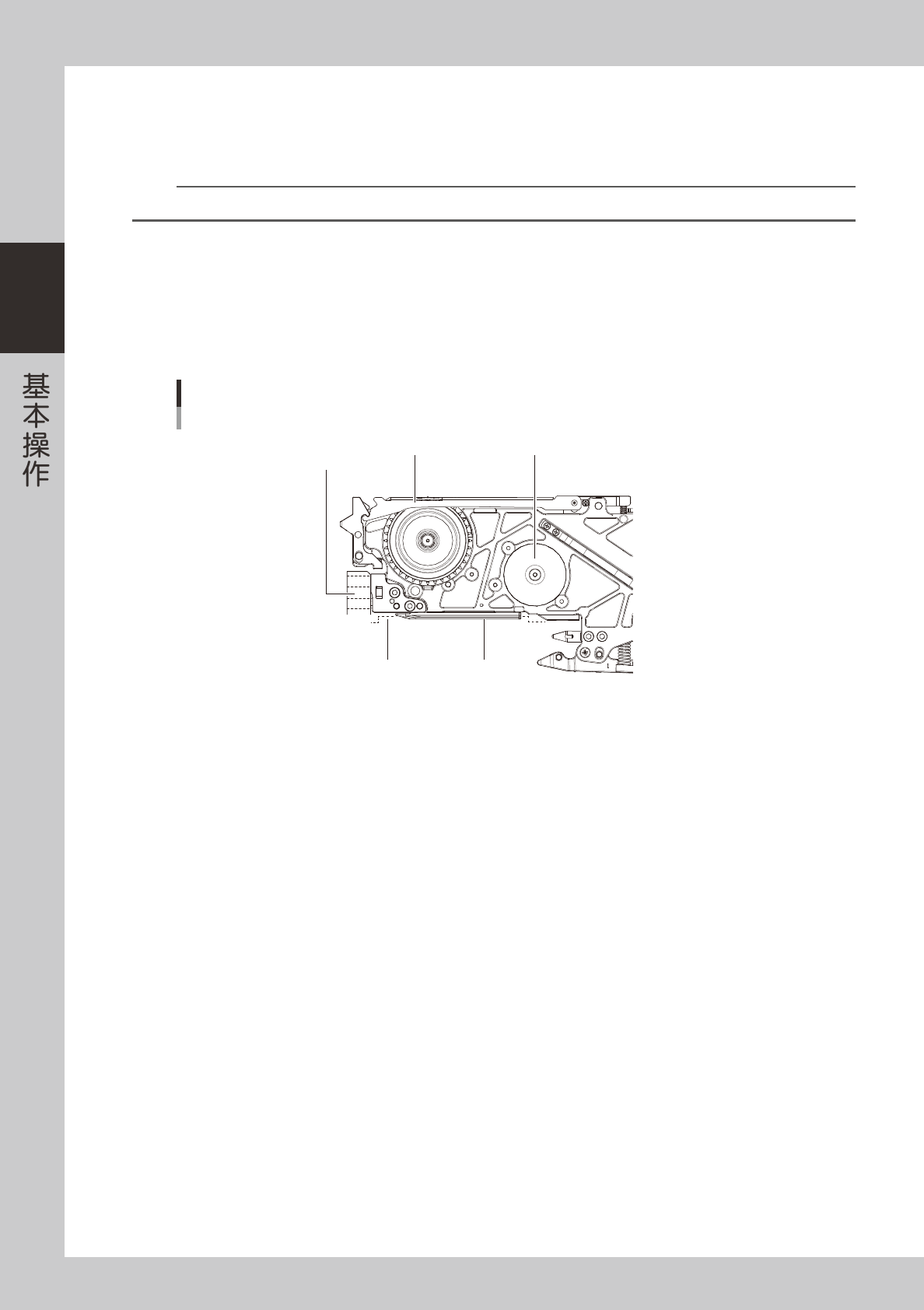

检查送料器的安装状态。
从送料器的侧面目视检查送料器。
‧
压料盖已被锁定，没有上翘。
‧
送料器的定位部已插入到位。
‧
送料器的导条已嵌入送料器架的导槽中了。
正常安装的送料器
送料器前端部的侧视图
压料盖
送料器
导条
送料器架侧的
定位孔
送料器架的导槽
25216-KMG-00
7
关闭贴片机的机盖。
2-45
2
4.1.3 在基板程序中设置带装元件
将送料器安装在贴片机上之后，还需要在贴片机基板程序中设置送料间距。
1
确认带装元件的送料间距。
在设置之前先确认带装元件的送料间距。
2
打开 [ 元件 ]-“基本”画面。
1. 按“生产设计”画面的 [ 选择基板 ] 按钮，选择并读入基板程序。
2. 按 [ 元件 ] 按钮，打开“基本”画面。
3
设置“供料形态”。
选择需要设定参数的元件之后，从“供料形态”下拉框中选择“带式”。
带装元件
供料形态
供料形态
带式
选择需设置参数的元件
26224-KMG-00
4
设置“料带种类”。
从“料带种类”下拉框中选择准备使用的料带种类。
带装元件
料带种类
料带种类
从下拉框中选择料带种类
26225-KMG-00
参考
‧
若更改了“供料形态”，“料带种类”也会随之改变，需要重新设置。
‧
带装元件无需设置“送料器类型”参数。
2-46
2
5

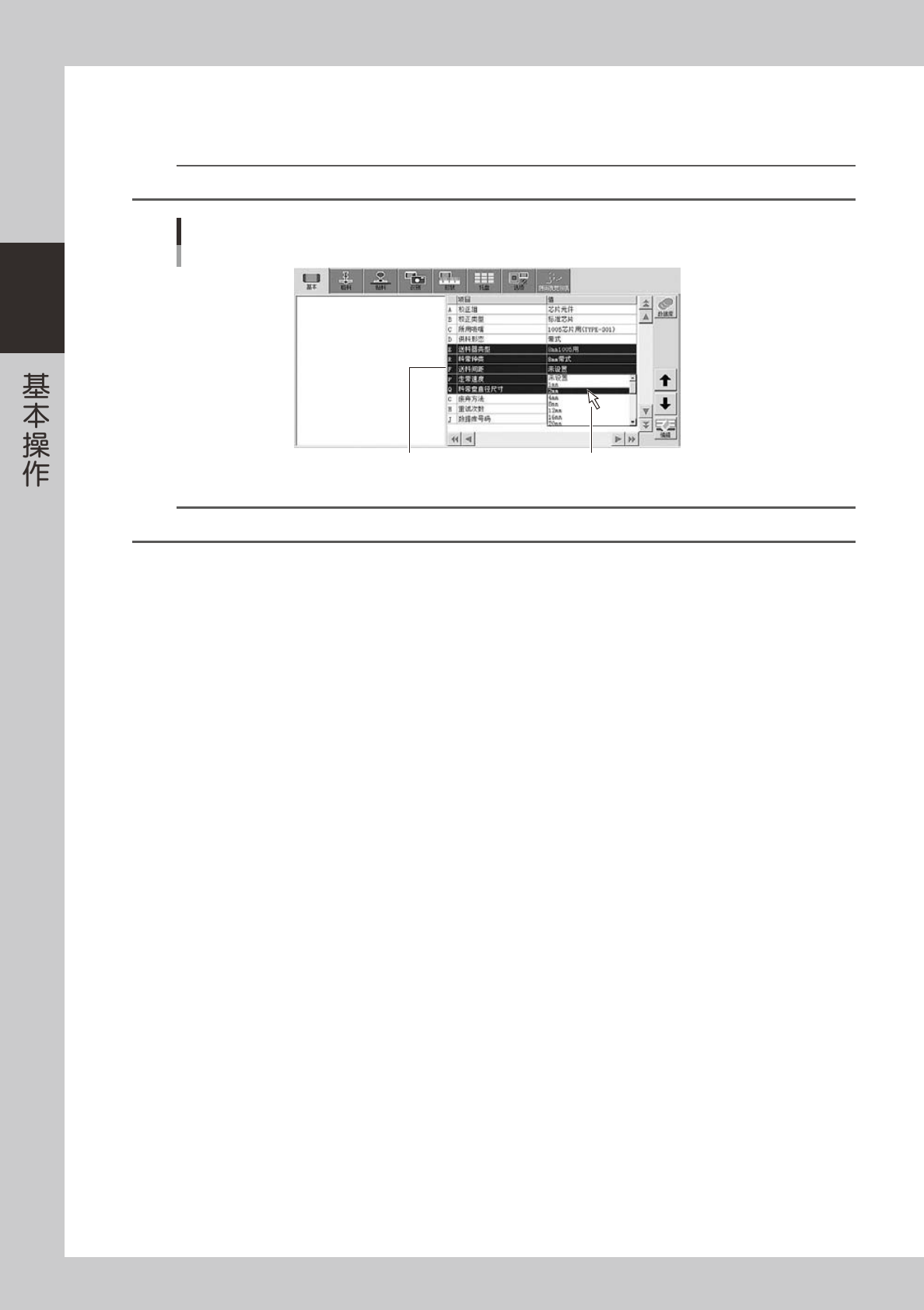

设置“送料间距”。
从“ 送料间距”下拉框中选择适合带装元件用的送料间距。
n
要点
如果“机器设置”-“选项设置”画面中的“指定送料器的走带间距”的设置为“在送料器中设置”时，不显示本参数。
带装元件
送料间距
送料间距 选择适合元件用的送料间距
26226-KMG-00
参考
关于在基板程序中设置带装元件的详细内容，请参阅《ZS FEEDER 用户操作手册》或《SS FEEDER 用户操作手册》。
