2-56
2
6.盘装元件的准备 (sATS15)
盘装元件通过 sATS15( 选配 ) 供给。
6.1 将盘装元件装入载盘
6.1.1 载盘各部的名称与使用注意事项
下面，介绍盘装元件用的载盘各部的名称与使用上的注意事项。

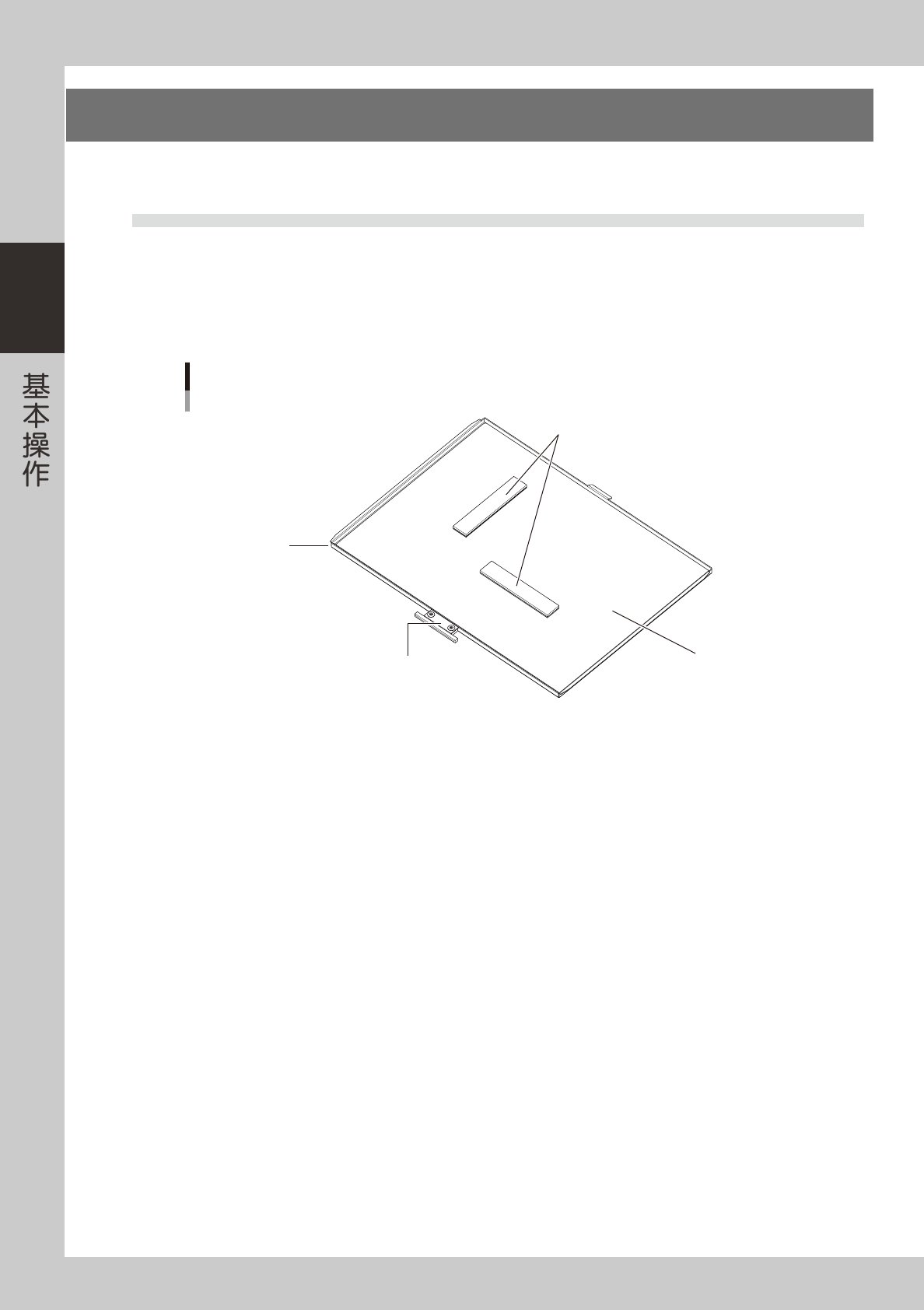

■ 载盘各部的名称
载盘
1. 载盘抽出部
2. 托盘装载面
3. 托盘固定用磁块
载盘原点
25224-KMG-00
1. 载盘抽出部
sATS15 的载盘抽出用抓手抓住该抽出部，将载盘抽到贴片机侧的载盘工作台或退回装载柜。
安装载盘时，请务必将该抽出部朝向贴片机侧 ( 里侧 )。
2. 托盘装载面
可以装载最大尺寸达 L335×W230 的元件托盘。在上图中，装载面的左前角位置为载盘原点。
3. 托盘固定用磁块
将元件托盘固定在托盘装载面时使用。
■ 载盘的使用注意事项
使用载盘时，请务必遵守下列注意事项。
‧
载盘必须在干净的环境中存放，请勿粘附尘屑、脏污、油渍等。
‧
请勿使载盘跌落，也请勿过度撞击或施加压力。
‧
因跌落等导致变形的载盘，请勿使用。
‧
载盘的棱角部可能会造成受伤，使用时请务必注意安全。
2-57
2
6.1.2 将元件托盘装入载盘
1 张载盘上可以装入多张元件托盘。下面，介绍安装方法。
1
取出固定元件托盘用的磁块。
2
将元件托盘装入载盘。
1. 将元件托盘角对准载盘位置基准 ( 载盘原点 ) 装入。
2. 托盘装好后用磁块压住固定。
元件托盘的固定
■ 1张托盘时 ■ 多张托盘时
托盘间距X
固定用磁块
托盘
托盘间距Y
载盘位置 (载盘原点)
插入方向
25225-KMG-00
3
确认元件托盘的固定状态。
用手指轻按托盘，确认托盘是否已由磁块固定牢固。
2-58
2
6.2 将载盘装入 sATS15
下面，介绍载盘的装入数与更换载盘的方法。
6.2.1 载盘装入数的设定
载盘的插入间距为 12.5mm 时，sATS15 最多可以装入 15 张载盘。载盘上装载的“元件＋元件托盘”厚度超过 8.5mm
时，可以隔 1 层插入载盘。此时最多可装入 7 张载盘。
n
要点
本机可贴装的最大元件高度 ( 元件＋元件托盘 ) 为 15mm。
载盘装入例
sATS15
2
4
6
8
10
12
14
12.5mm间距
（载盘间距Z：标准）
25mm间距
（载盘间距Z：×2 ）
可插入15张 可插入7张
25226-KMG-00
n
要点
载盘号码最上层为 1 号，从上向下按升序排列。
n
要点
‧
一般，“机器设置”-“托盘交换器”-“位置坐标”画面的“载盘间距”使用默认值“12.50”。需要隔 1 层才能装入装载柜中的
元件，可以将 [ 元件 ] -“托盘”画面的“载盘间距 Z”栏改为“×2”。
‧
本机无法使用隔 2 层或隔 3 层插入载盘，因此不使用“×3”或“×4”的“载盘间距 Z”设置。
[元件] -“托盘”选项卡画面
载盘间距Z
载盘间距Z 从下拉框中选择
26234-KMG-00
n
要点
关于盘装元件的基板程序的详细创建方法，请参照《程序设计手册》的“第 3 章 1.2 自动、外部托盘交换器”。
