1.从开机到关机

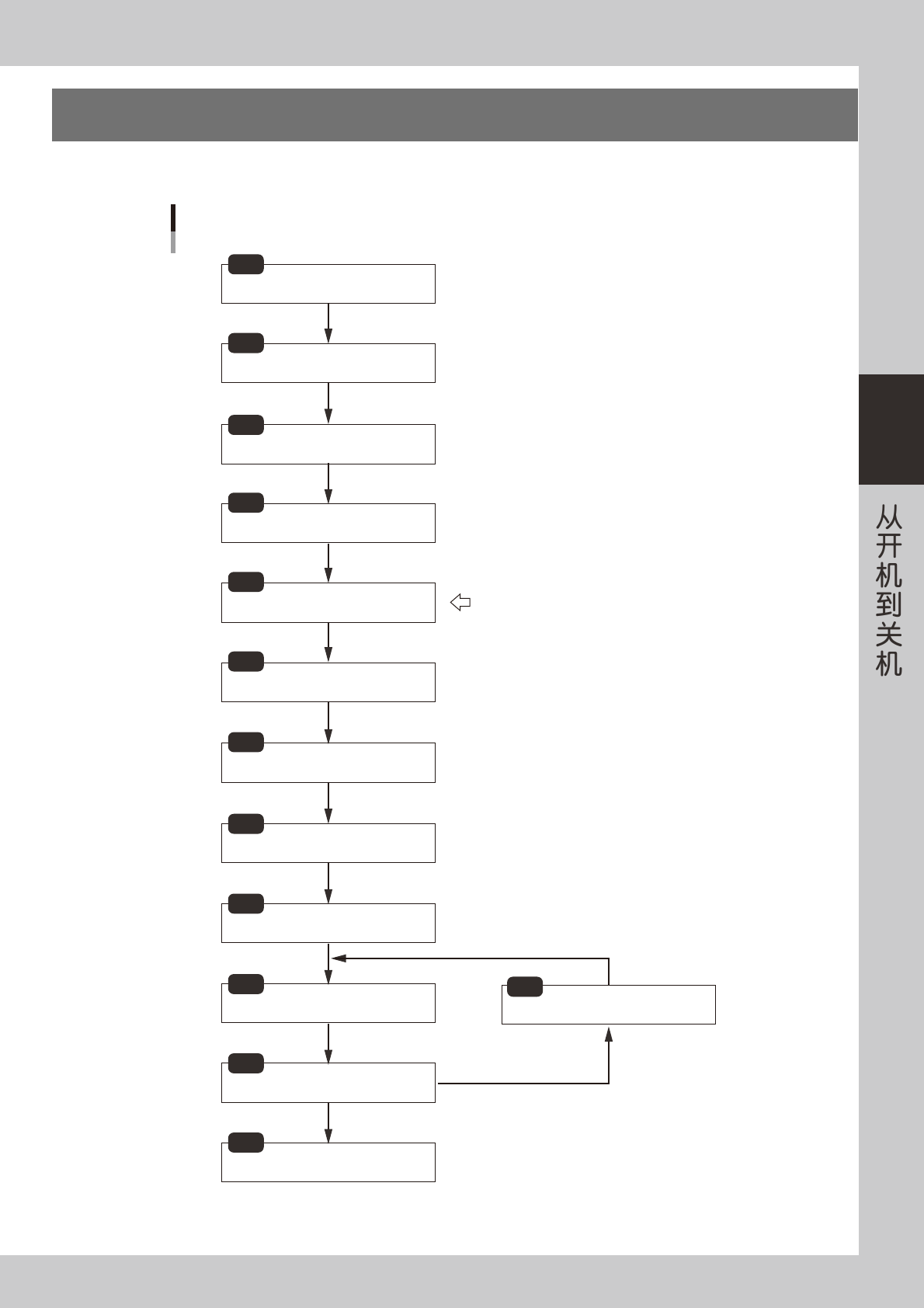

从开机〜生产〜关机的基本操作流程，如下图所示。
F接通电源
返回原点
开机
进行作业前的点检
选择操作人员
从中途开始运行
进行暖机运行
选择基板程序
调整传送装置
准备带装元件 (带式送料器)
准备盘装元件 (选配sATS15)
开始生产
结束生产
关机
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.10
1.11
1.12
2.
F排列顶针
调整基板压板
确认基板的固定状态
F确认运行速度
F返回原点
切断电源
F从中途开始运行
跳过拼板
生产过程中切换基板程序时，从本步骤开始
确认吸嘴
1.9
F确认吸嘴的种类
检查吸嘴前端是否有脏污
从开机到关机的基本操作流程
25300-KMG-00
3-2
3
1.1 进行作业前的点检
e
接通电源之前，必须确认下列内容。
w
警告
点检作业，请务必在关闭电源或按下紧急停机按钮的状态下进行。
■ 作业前点检一览表
点检部位 点检要点
电源 贴片机正面右下方的电源箱中连接着指定的电源。
机盖 已关闭。
送料器
已牢牢固定在送料器架上，没有翘起。
送料器与送料器架上没有异物。
送料器尾盖内没有盖带积存。( 送料器尾盖为关闭状态。)
传送轨 传送轨上没有异物。传送架下方没有顶针等。
贴装头 吸嘴的安装状态正常。
吸嘴 吸嘴没有缺损、黏附锡膏、回弹不良的现象。
sATS15 ( 选配 )
载盘已正确安装。载盘上无异物。
贴片机侧没有载盘残留。
柜门已关闭。
柜门开关已旋至“CLOSE”。
空料带回收箱 ( 选配 ) 没有空料带堆积。
