3-1 1 3 1.6.3 确认基板的固定状态 下面，以完成了本章前述“1.6.2 调整基板压板”为前提介绍确认基板固定状态的方法。 1 关闭贴片机的机盖。 2 解除贴片机的紧急停机状态。 向右转动紧急停机按钮并按 [RAEDY] 按钮，解除贴片机的紧急停机状态。 3 夹固基板。 按 [ 装置 ] -“传送装置”画面的 [ 基板固定夹 ] 按钮， 使基板固定夹上升托起基板边缘夹在基板压板之间。 4 使顶板上升。 1. 按 [ 装置 ] …
3-10
3
1.6.2 调整基板压板
下面，以完成了本章前述“1.6.1 排列顶针”为前提介绍调整基板压板的方法。
1
将基板放置在传送带上。
参照本章前述“1.6.1 排列顶针”的步骤，将基板放置在传送带上。
2
调整基板压板的位置。
1. 用十字螺丝刀拧松基板压板的螺丝 ( 无需拆卸 )。
2. 根据基板的大小与形状，向左或向右移动基板压板调整位置。
3. 固定基板压板。
参考
如下图所示，基板压板的顶点距传送轨的距离为 3mm。

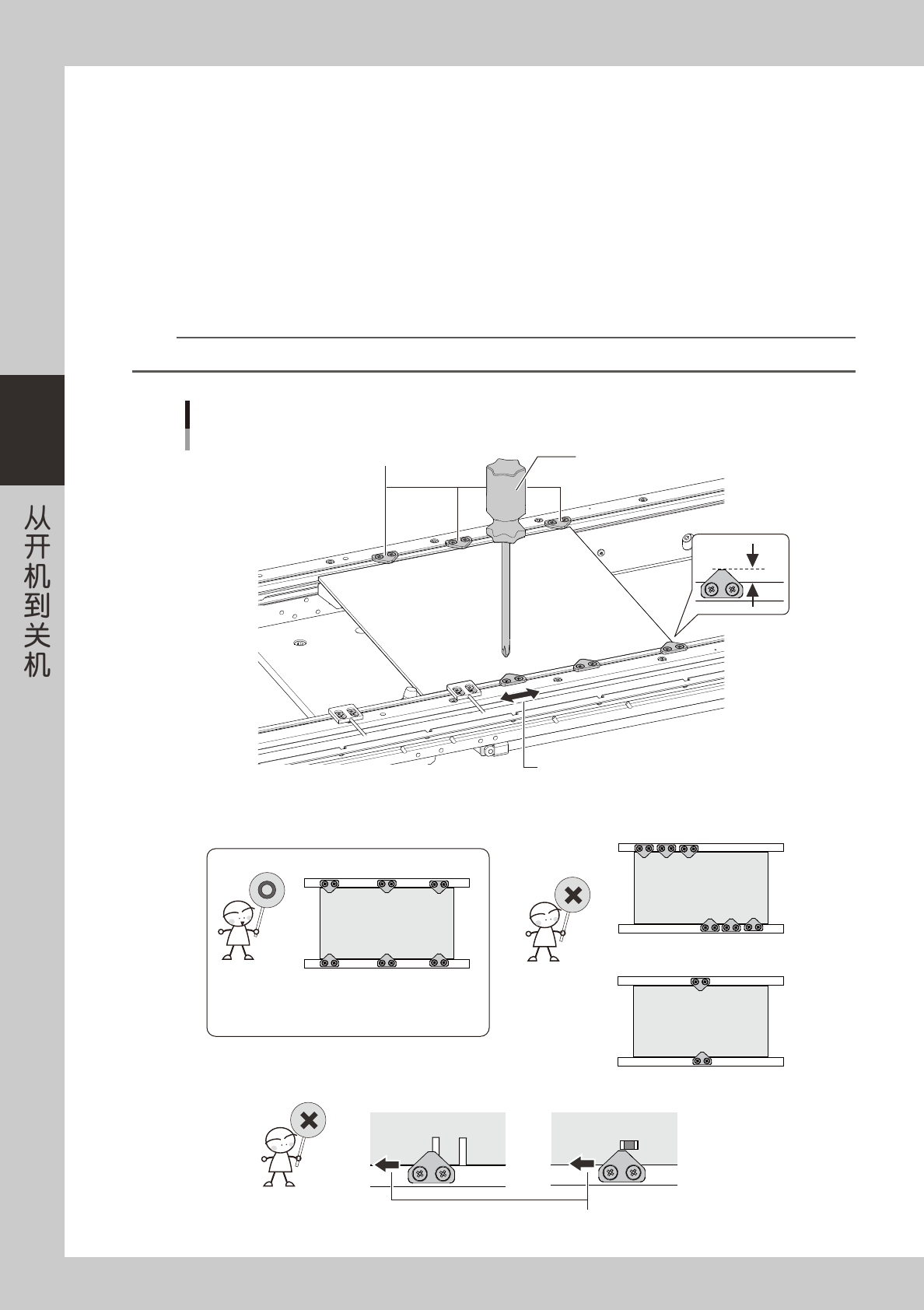

调整基板压板的位置
十字螺丝刀基板压板
拧松螺丝之后移动基板压板
- 基板压板排列不均匀
- 基板压板太靠近元件
■ 调整基板压板位置的要点
- 均匀排列基板压板
- 基板压板附近无切槽等
- 基板压板太少
- 基板压板压在了基板的切槽部
移动基板压板，避开这些部位。
3mm
25304-KMG-00
3-11
3
1.6.3 确认基板的固定状态
下面，以完成了本章前述“1.6.2 调整基板压板”为前提介绍确认基板固定状态的方法。
1
关闭贴片机的机盖。
2
解除贴片机的紧急停机状态。
向右转动紧急停机按钮并按 [RAEDY] 按钮，解除贴片机的紧急停机状态。
3
夹固基板。
按 [ 装置 ] -“传送装置”画面的 [ 基板固定夹 ] 按钮，使基板固定夹上升托起基板边缘夹在基板压板之间。
4
使顶板上升。
1. 按 [ 装置 ] -“传送装置”画面的 [ 顶板 ] 按钮，打开“传送装置顶板”画面。
2. “厚度”输入框中会显示基板程序中指定的基板厚度。若该基板厚度正确，按 [OK] 按钮，顶板会上升
到考虑该基板厚度的高度。
固定基板
[装置] -“传送装置”画面
[顶板]按钮
[基板固定夹]按钮
显示在基板程序中指定的基板厚度
26309-KMG-00
e
5
按紧急停机按钮之后，打开上部机盖。
3-12
3
6
确认基板的固定状态。
1. 用手指在基板上数处轻敲，从侧面目视检查基板，确认基板已被顶针均匀支撑。
2. 从侧面目视检查基板时，基板无向上或向下挠曲。
3. 尤其是左右基板边端附近，基板没有高出或低于传送轨托架面。
若在上述 1 〜 3 的检查中检出固定状态不良时，需重新调整顶针或基板压板的位置，或添加顶针、基板压
板之后，再次确认基板的固定状态。
确认基板的固定状态
用手指轻敲基板
■ 确认基板固定状态的要点
- 基板厚度的设定不正确
- 顶针的位置不适合基板的挠曲状态使用
- 基板压板的位置不正确
基板高出传送轨托架面
25305-KMG-00
参考
本机对生产基板允许挠曲的范围为 ：向上挠曲在 0.5mm 以下、向下挠曲在 1.0mm 以下
7
取出基板。
1. 关闭贴片机的机盖。
2. 向右转动紧急停机按钮并按 [READY] 按钮，解除紧急停机状态。
e
3. 按 [RESET] 按钮，使顶板下降，基板固定夹松开。
4. 按紧急停机按钮，在打开贴片机的机盖之后，用手取出基板。
