3-13 3 1.7 准备带装元件 ( 带式送料器 ) 传送装置的准备完成之后，准备带装元件。 下面，以读入了生产用的基板程序为前提介绍准备带装元件的方法。 1 打开“送料器列表”画面。 按“生产设计”画面的 [ 送料器列表 ] 按钮，打开“送料器列表”画面。 2 将已装好带装元件的送料器安装在贴片机上。 “送料器列表”画面中显示有“安装位置” 、 “元件名” 、 “元件号码”等内容。 边参照该画面，边在各个送料器安装位置安装已装好带装…
3-12
3
6

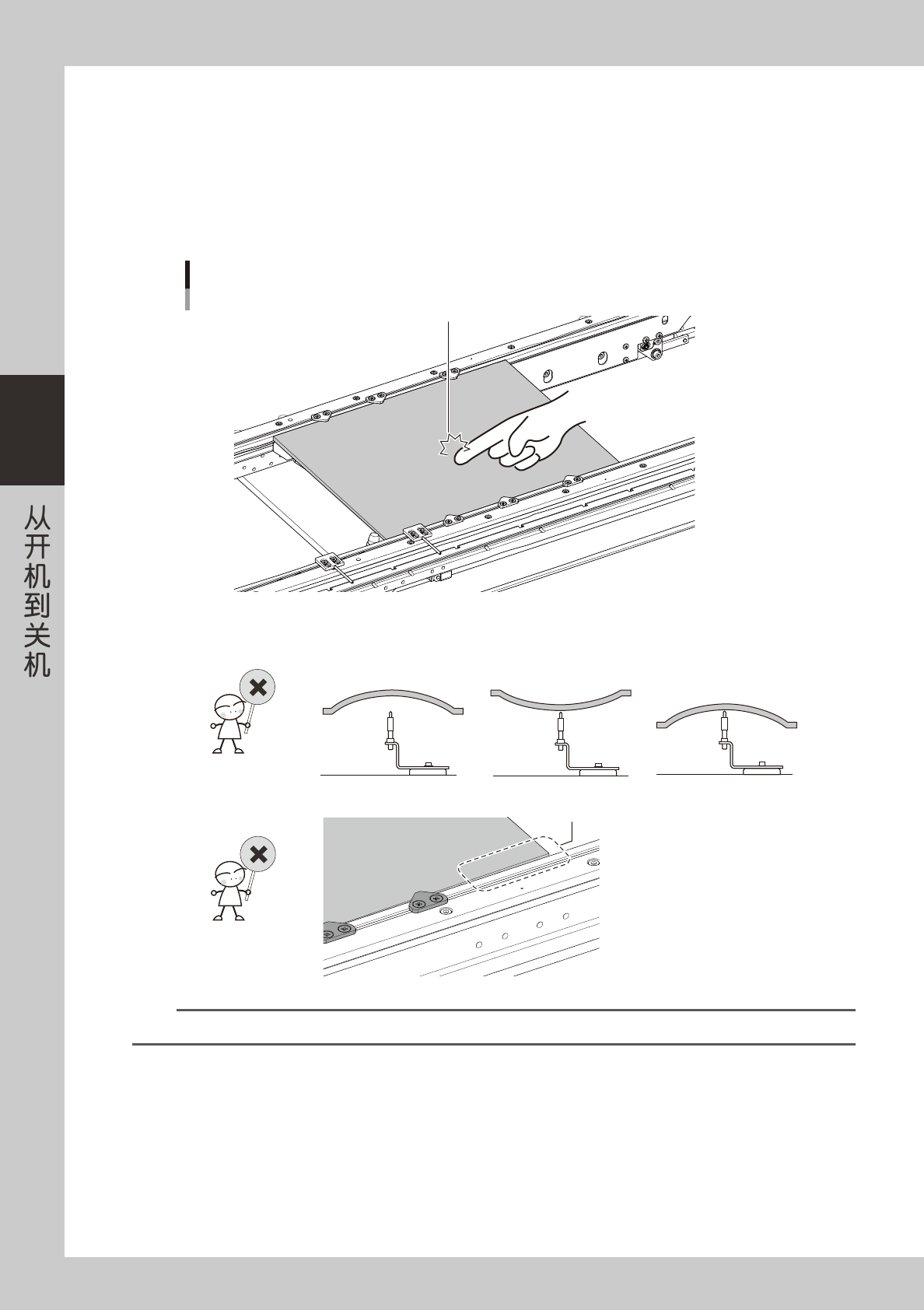

确认基板的固定状态。
1. 用手指在基板上数处轻敲，从侧面目视检查基板，确认基板已被顶针均匀支撑。
2. 从侧面目视检查基板时，基板无向上或向下挠曲。
3. 尤其是左右基板边端附近，基板没有高出或低于传送轨托架面。
若在上述 1 〜 3 的检查中检出固定状态不良时，需重新调整顶针或基板压板的位置，或添加顶针、基板压
板之后，再次确认基板的固定状态。
确认基板的固定状态
用手指轻敲基板
■ 确认基板固定状态的要点
- 基板厚度的设定不正确
- 顶针的位置不适合基板的挠曲状态使用
- 基板压板的位置不正确
基板高出传送轨托架面
25305-KMG-00
参考
本机对生产基板允许挠曲的范围为 ：向上挠曲在 0.5mm 以下、向下挠曲在 1.0mm 以下
7
取出基板。
1. 关闭贴片机的机盖。
2. 向右转动紧急停机按钮并按 [READY] 按钮，解除紧急停机状态。
e
3. 按 [RESET] 按钮，使顶板下降，基板固定夹松开。
4. 按紧急停机按钮，在打开贴片机的机盖之后，用手取出基板。
3-13
3

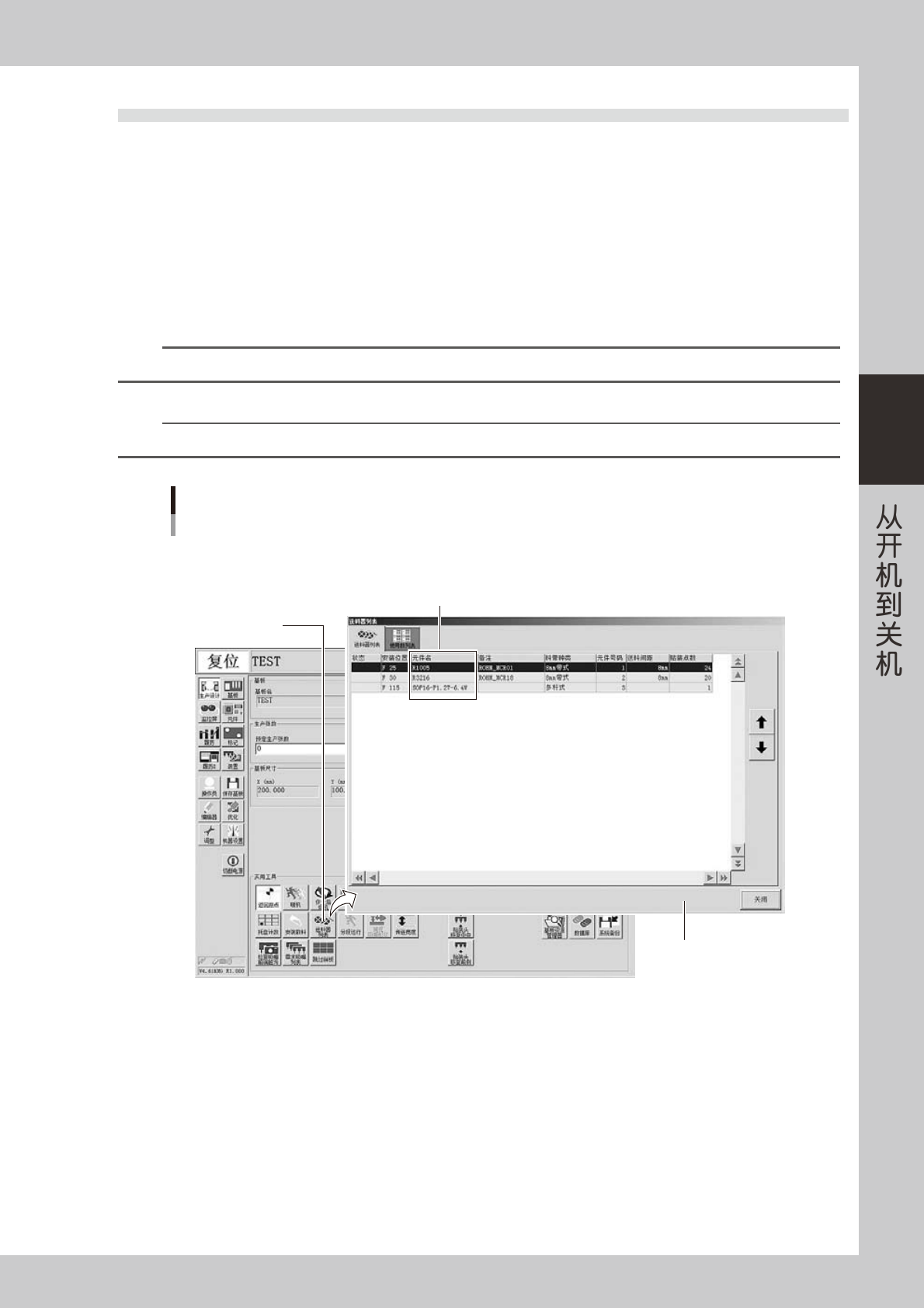

1.7 准备带装元件 ( 带式送料器 )
传送装置的准备完成之后，准备带装元件。
下面，以读入了生产用的基板程序为前提介绍准备带装元件的方法。
1
打开“送料器列表”画面。
按“生产设计”画面的 [ 送料器列表 ] 按钮，打开“送料器列表”画面。
2
将已装好带装元件的送料器安装在贴片机上。
“送料器列表”画面中显示有“安装位置”、“元件名”、“元件号码”等内容。
边参照该画面，边在各个送料器安装位置安装已装好带装元件的送料器。
n
要点
关于将带装元件装入送料器的方法与将送料器安装在贴片机上的方法，请参照前述第 2 章“4. 带装元件的准备”。
n
要点
F1 〜 F48 为前侧送料器架的安装位置，F101 〜 F148 为后侧送料器架的安装位置。P1 〜 P15 为 sATS15 的载盘号码。
带装元件的准备
“生产设计”-“送料器列表”画面
[送料器列表]按钮
送料器列表画面
安装位置：
F1〜F48时，将送料器安装在前侧送料器架上。
F101〜F148时，将送料器安装在后侧送料器架上。
P1〜P15时，将盘装元件安装在sATS15中。
26310-KMG-00
3-14
3

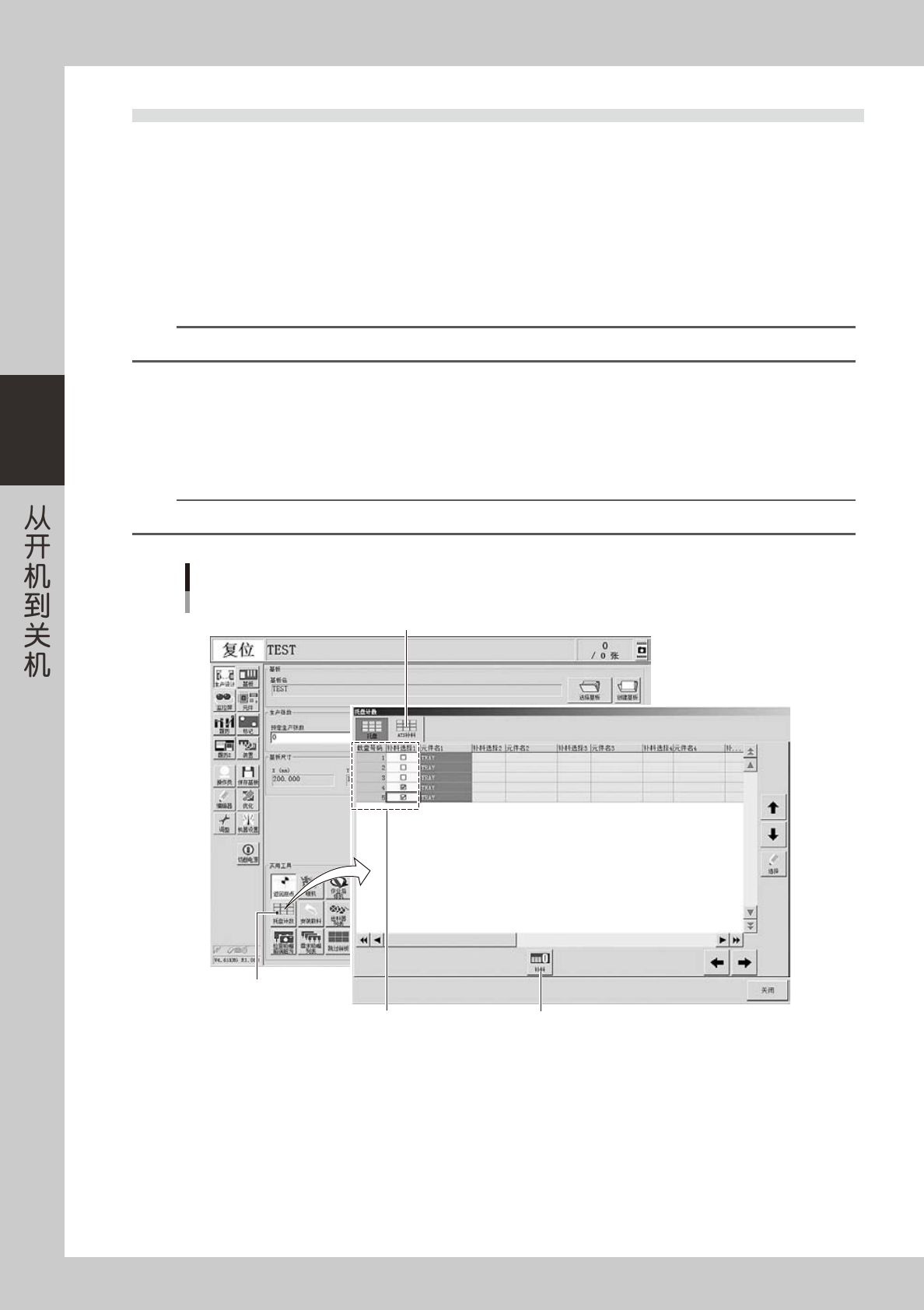

1.8 准备盘装元件 (sATS15)
下面，以读入了生产用的基板程序为前提介绍准备盘装元件的方法。
1
打开“送料器列表”画面。
按“生产设计”画面的 [ 送料器列表 ] 按钮，打开“送料器列表”画面。
2
将已装好盘装元件的载盘装入 sATS15。
“送料器列表”画面中显示有“安装位置”、“元件名”、“元件号码”等内容。盘装元件的安装位置显示为
“P1 〜 P15”。边参照该画面，边将已装好盘装元件的载盘插入 sATS15 的对象柜层中。
n
要点
关于将元件托盘装入载盘中的方法与将载盘装入 sATS15 的方法，请参照前述第 2 章“6. 盘装元件的准备 (sATS15)”。
■ “托盘计数”-“ATS 补料”画面
选配有 sATS15 的贴片机，若基板程序中有使用 sATS15 供给的元件时，按“生产设计”画面的 [ 托盘计数 ] 按钮，可以打开
“托盘计数”画面。在“托盘计数”画面的“ATS 补料”选项卡画面中，可以进行与载盘指示器按钮相同的操作。补充元件
之后，勾选“补料选择”单元格中的选择框并按 [ 补料 ] 按钮，可以完成盘装元件的补充。
参考
若盘装元件的补充完成，“补料选择”单元格的显示颜色会由黄色变为蓝色。
补充盘装元件
“托盘计数”-“ATS补料”画面
[托盘计数]按钮
“ATS补料”选项卡
勾选补充了元件的载盘号码的
“补料选择”单元格中的选择框
[补料]按钮
26311-KMG-00
