1.8 准备盘装元件 (sATS15)
下面，以读入了生产用的基板程序为前提介绍准备盘装元件的方法。
1
打开“送料器列表”画面。
按“生产设计”画面的 [ 送料器列表 ] 按钮，打开“送料器列表”画面。
2
将已装好盘装元件的载盘装入 sATS15。
“送料器列表”画面中显示有“安装位置”、“元件名”、“元件号码”等内容。盘装元件的安装位置显示为
“P1 〜 P15”。边参照该画面，边将已装好盘装元件的载盘插入 sATS15 的对象柜层中。
n
要点
关于将元件托盘装入载盘中的方法与将载盘装入 sATS15 的方法，请参照前述第 2 章“6. 盘装元件的准备 (sATS15)”。
■ “托盘计数”-“ATS 补料”画面
选配有 sATS15 的贴片机，若基板程序中有使用 sATS15 供给的元件时，按“生产设计”画面的 [ 托盘计数 ] 按钮，可以打开
“托盘计数”画面。在“托盘计数”画面的“ATS 补料”选项卡画面中，可以进行与载盘指示器按钮相同的操作。补充元件
之后，勾选“补料选择”单元格中的选择框并按 [ 补料 ] 按钮，可以完成盘装元件的补充。
参考
若盘装元件的补充完成，“补料选择”单元格的显示颜色会由黄色变为蓝色。
补充盘装元件
“托盘计数”-“ATS补料”画面
[托盘计数]按钮
“ATS补料”选项卡
勾选补充了元件的载盘号码的
“补料选择”单元格中的选择框
[补料]按钮
26311-KMG-00
3-15
3
■ “托盘计数”-“托盘”画面
在“托盘计数”-“托盘”画面，可以指定最先吸附的元件所在的载盘、托盘与元件的位置坐标。载盘中的元件全部用完并
补充了所有元件时，无需在本画面中进行指定。只有载盘中的元件用去部分并补充了该部分元件时，需在本画面进行指定。
需指定的对象参数如下 ：
‧
当前载盘号码：指定准备最先使用的载盘号码。
‧
元件 X、Y ：指定准备最先吸附的元件的位置坐标。
‧
托盘 X、Y ：同一载盘内有多个托盘时，指定准备最先吸附的托盘位置坐标。

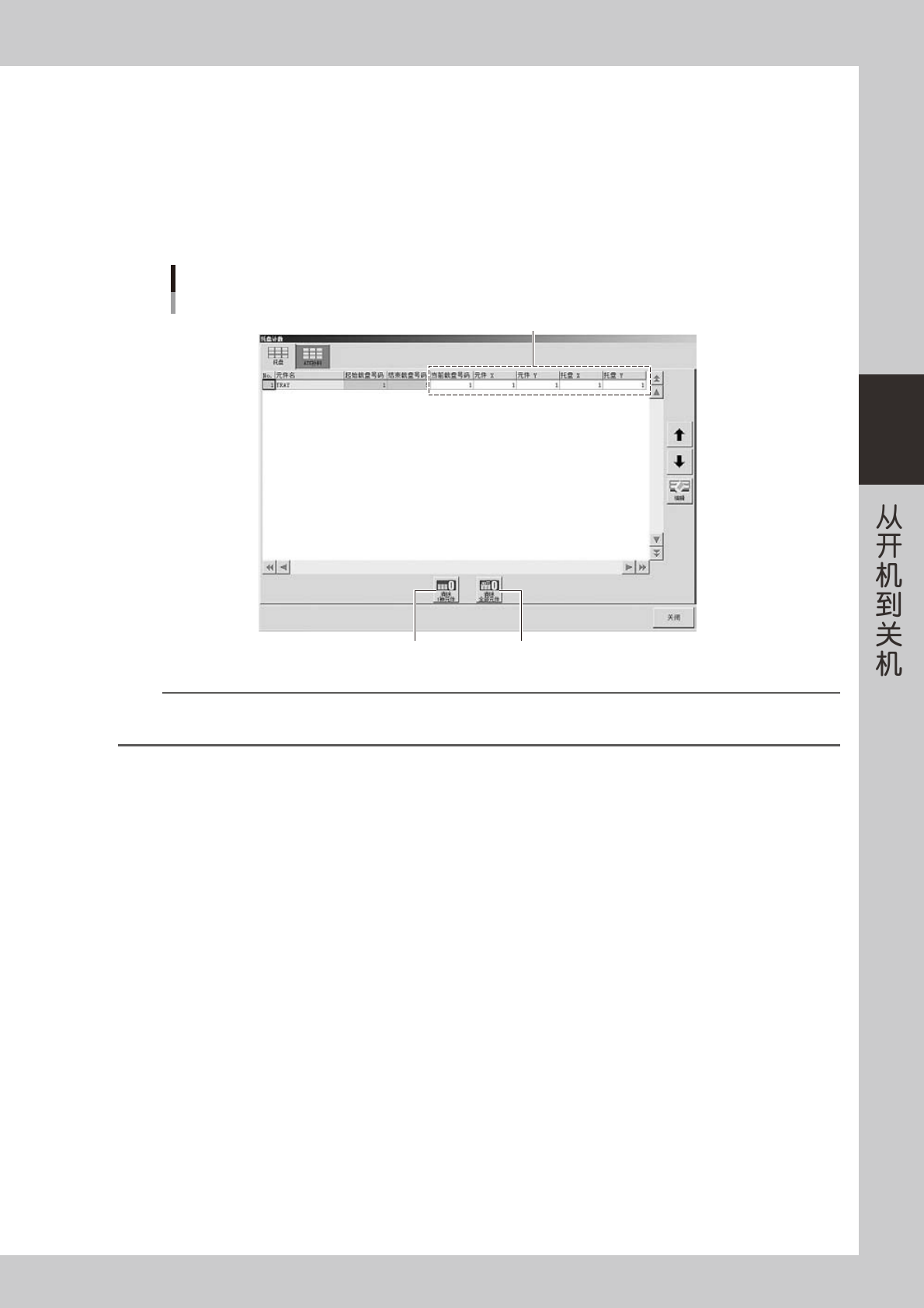

指定盘装元件的吸附开始位置
“托盘计数”-“托盘”画面
[清除1种元件]按钮
指定“当前载盘号码”“元件X、Y”“托盘X、Y”
[清除全部元件]按钮
26312-KMG-00
参考
若选择对象元件行并按 [ 清除 1 种元件 ] 按钮，该元件的“元件 X、Y”、“托盘 X、Y”的值会变为“1”。按 [ 清除全部元件 ] 按钮时，
则“托盘计数”-“托盘”画面的所有元件的“元件 X、Y”、“托盘 X、Y”的值全部变为“1”。(“当前载盘号码”不变。)
3-16
3
1.9 确认吸嘴
开始生产之前，需要确认准备在生产中使用的吸嘴是否有脏污。
下面，以读入了生产用的基板程序为前提介绍确认吸嘴的方法。关于 Step1、2，若所有贴装头的设置全部为自动
更换吸嘴时，无需进行 Step1、2 直接进入 Step3。
1
打开“需求吸嘴列表”画面。
按“生产设计”画面的 [ 需求吸嘴列表 ] 按钮，打开“需求吸嘴列表”画面。
2
确认吸嘴的类型。
没有选配吸嘴交换站或设置不是自动更换吸嘴时，“吸嘴类型”单元格中会显示吸嘴的类型。确认是否与
当前贴装头上安装的吸嘴相同。显示为“自动吸嘴”时无需确认。
参考
贴装头的设置为自动更换吸嘴时，该贴装头在“需求吸嘴列表”画面中显示为“自动吸嘴”。

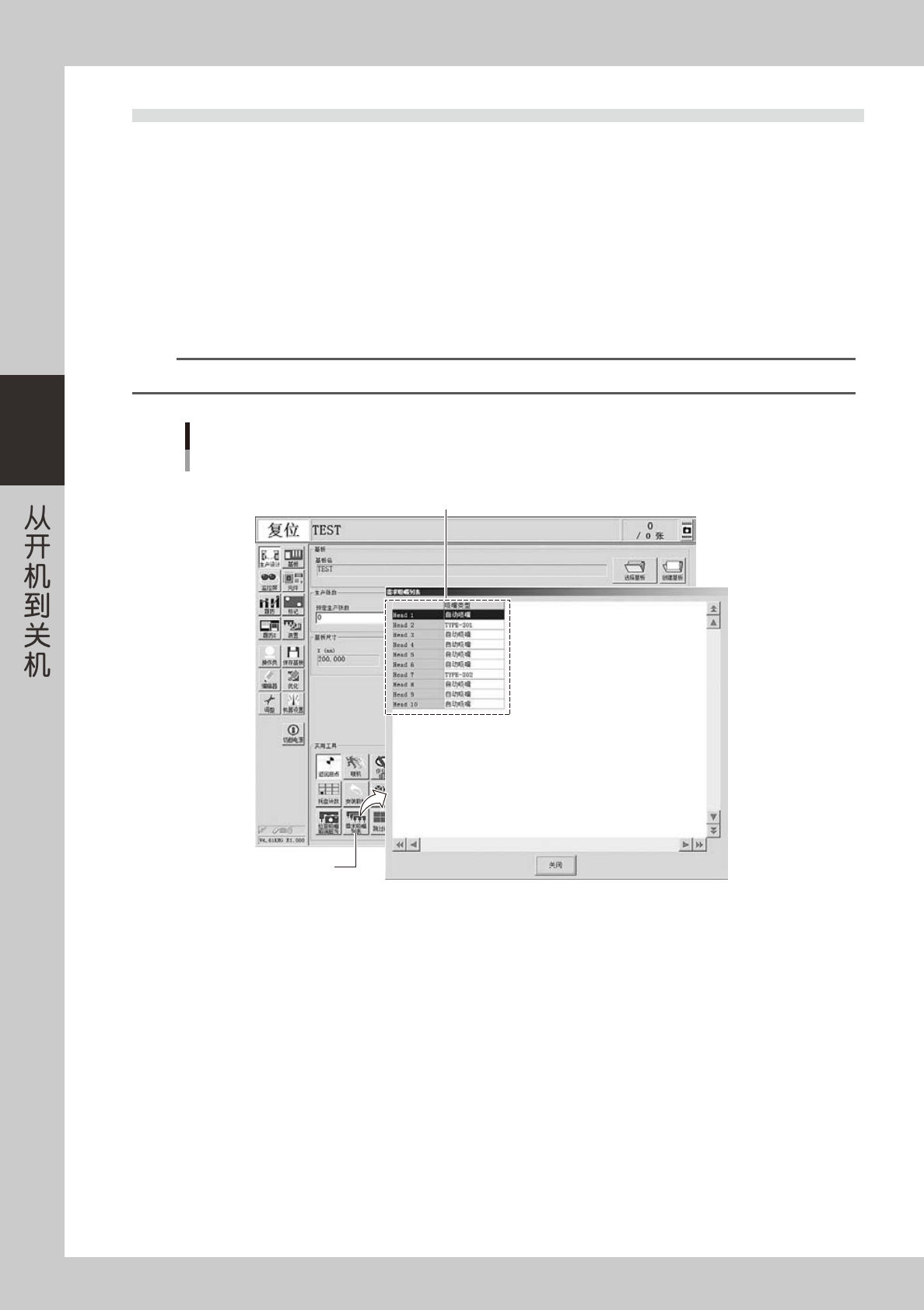

确认吸嘴的类型
“生产设计”-“需求吸嘴列表”画面
[需求吸嘴列表]按钮
确认显示的吸嘴类型与当前贴装头上的吸嘴相同
*“自动吸嘴”无需确认
26313-KMG-00
