3.4.2 手动进行吸嘴轴排气的方法
下面，介绍手动进行吸嘴轴排气的方法。
1

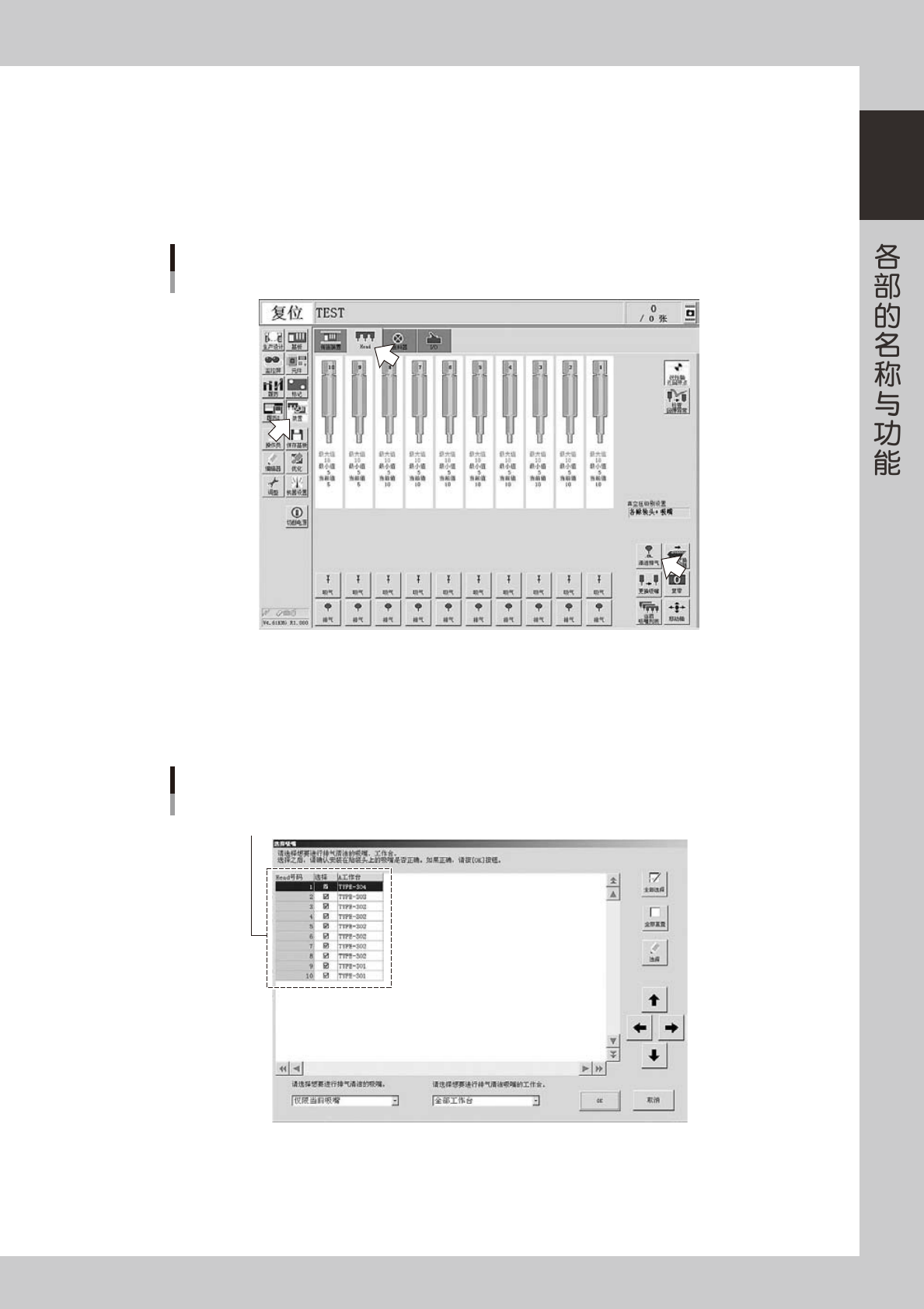

打开 [ 装置 ]-“Head”画面。
2
按 [ 清洁排气 ] 按钮。
吸嘴轴排气
以配备吸嘴交换器(选配)的贴片机画面为例
26100-KMG-00
3
选择准备进行排气清洁的贴装头与吸嘴。
‧
没有配备吸嘴交换站 ( 选配 ) 时
显示“选择吸嘴”的画面之后，从画面上部列表中勾选准备进行排气清洁的吸嘴之后，按 [OK] 按钮。
“选择吸嘴”画面
没有配备吸嘴交换站(选配)时
勾选准备进行排气清洁的吸嘴
26101-KMG-00
1-16
1
‧

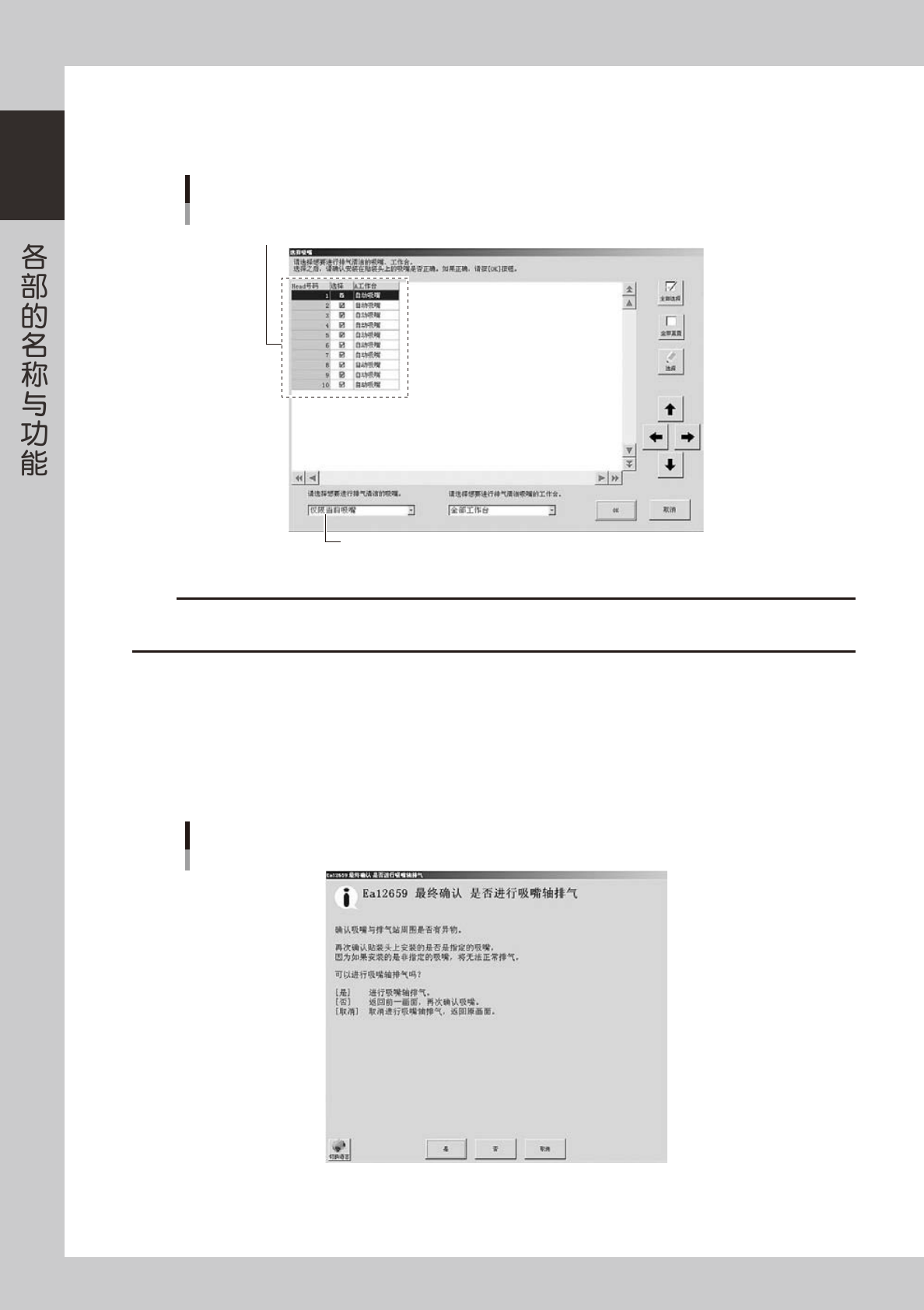

配备吸嘴交换站 ( 选配 ) 时
从“选择吸嘴”的画面上部列表中勾选准备进行排气清洁的吸嘴，再从下部的下拉框中选择“仅限当
前吸嘴”( 当前贴装头上装有的吸嘴 ) 或“所有对象吸嘴”之后，按 [OK] 按钮。
“选择吸嘴”对话框
配备吸嘴交换站(选配)时
勾选准备进行排气清洁的吸嘴
选择“仅限当前吸嘴”或“所有对象吸嘴”
26102-KMG-00
c
注意
若贴装头上装有无法使用排气清洁的吸嘴时，会与排气站发生碰撞而被损坏。因此，开始排气清洁之前，请务必确认贴装头上安装
的吸嘴是否与选定的吸嘴一致。
4
进行最终确认。
显示“最终确认 是否进行吸嘴轴排气”的画面之后，选择接下来的操作。
[ 是 ] 按钮 ：进行吸嘴轴排气。
[ 否 ] 按钮 ：返回“选择吸嘴”画面。
[ 取消 ] 按钮 ：取消进行吸嘴轴排气，返回 [ 装置 ] -“Head”画面。
“最终确认 是否进行吸嘴轴排气”对话框
26103-KMG-00
1-17
1
■ 安全检查功能
排气清洁吸嘴轴的功能中，还附带下列安全检查功能。
· 排气清洁吸嘴轴被中断警告
进行排气清洁吸嘴轴的过程中，若因紧急停机或联锁等原因迫使机器停机，贴装头会立即上升，这时如果还继续排气，
可能会导致吸嘴脱落。
因此，进行排气清洁吸嘴轴的过程中，如果机器停止了运行，会显示“确认吸嘴”的画面，请确认吸嘴的状态。
· 检查吸嘴是否被搁置
排气清洁吸嘴轴功能是通过高压排气进行清洁，因此清洁过程中一旦停止运行，吸嘴可能会从贴装头脱落。如果吸嘴从贴装
头脱落，机器任其置于排气站继续自动运行，脱落的吸嘴可能会与其它贴装头等发生碰撞。
因此，本贴片机通过排气站的吸嘴检查传感器检查吸嘴是否被搁置。排气清洁吸嘴轴结束之后，在 Z 轴上升完成时，进行检查。
若检查到吸嘴被搁置，则会显示错误警告，并使所有轴停止运行。
