Review 3 Aufstellen und Inbetriebnahme 3.3 Einbau des CAN-Switch 30 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se- ries S 03/2020 Abb.23: Stromversorgung an X121 ►…
Review
3 Aufstellen und Inbetriebnahme
3.3 Einbau des CAN-Switch
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
29

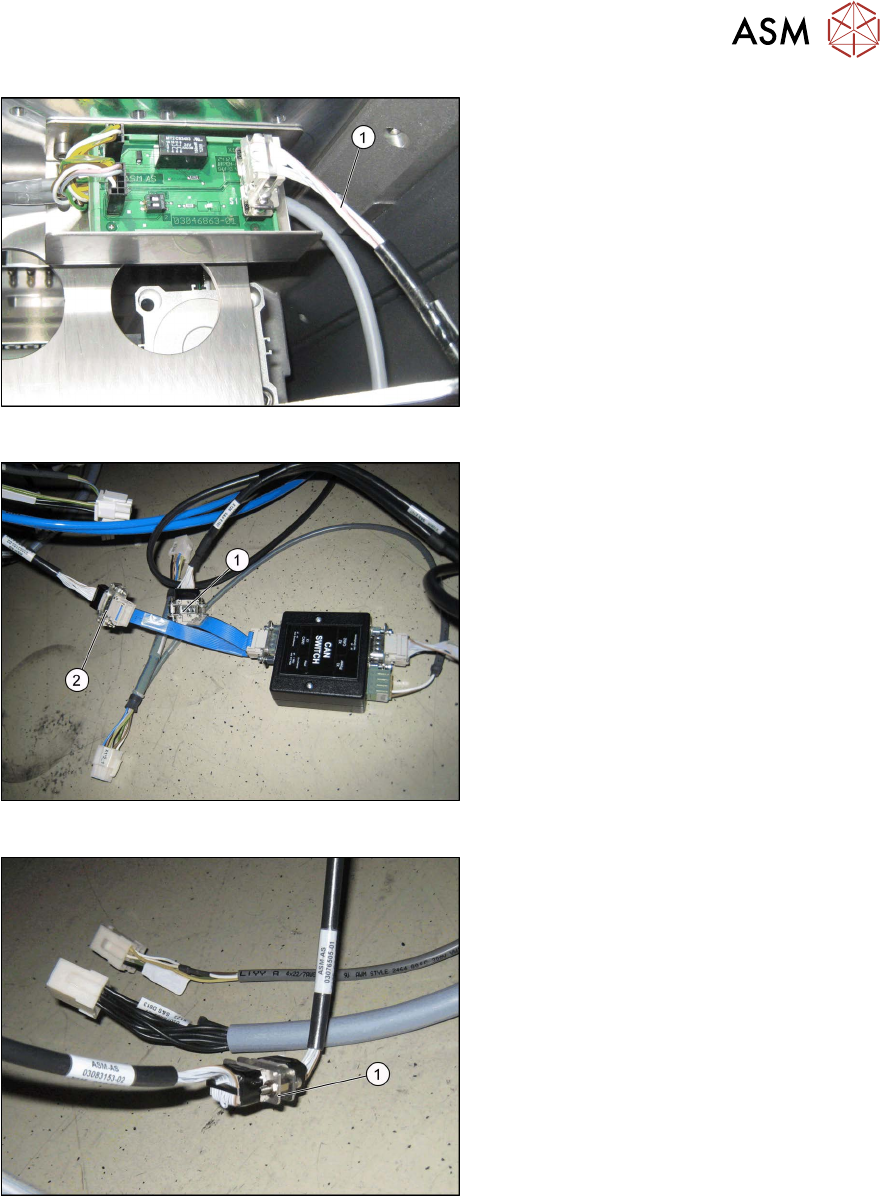

Abb.20: CAN-Bus an X1
► Befestigen Sie das Kabel
[03112552‑xx] (1)
für den CAN-Bus an
X1 am CAN-Bus-Terminator.
Abb.21: Anschluss Kabel [03105018-xx]
► Schließen Sie das Kabel [03105018-xx]
von X1 am CAN-Switch zu X3 (X1*6)
am COT-Insert (2)
an.
► Schließen Sie das Kabel [03105018-xx]
von X1 am CAN-Switch an X2
(X126)(1)
an.
Abb.22: COT-Insert an X125
► Schließen Sie das COT-Insert von
X1*5 auf X125 an(1)
.
Review
3 Aufstellen und Inbetriebnahme
3.3 Einbau des CAN-Switch
30 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020

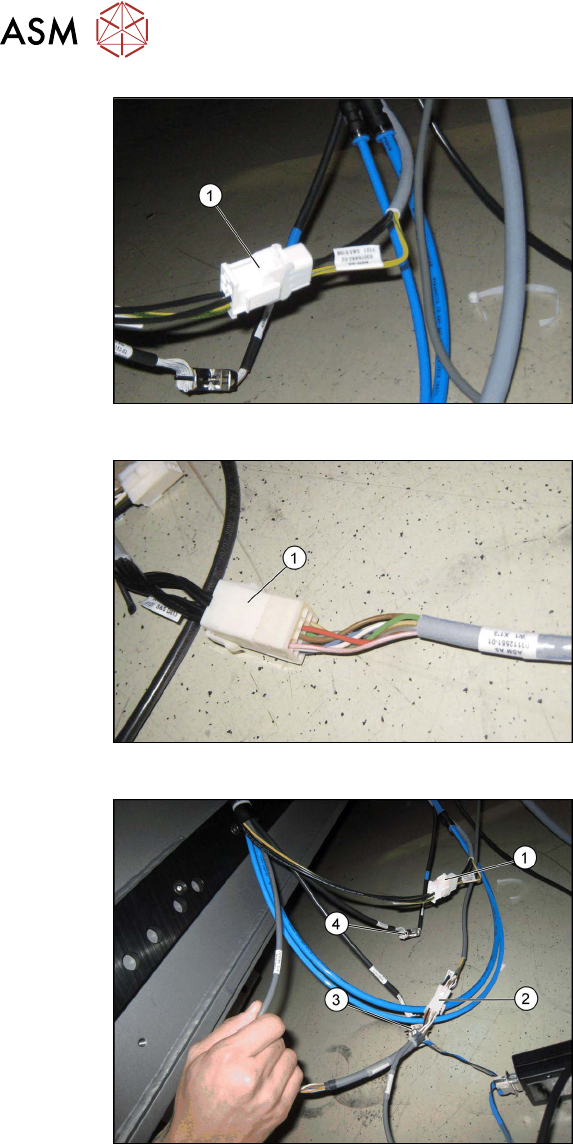

Abb.23: Stromversorgung an X121
► Schließen Sie die Stromversorgung
X1*1 auf X121 (1)
an.
Abb.24: Meldekreis X123 an X1*3
► Schließen Sie den Sicherheitskreis und
den Meldekreis X123 an X1*3
[03112551-xx](1)
an.
Abb.25: Zwischenstecker am CAN-Switch
1. Stromversorgung X1*1 auf X121
2. X122 auf X1*2
3. X3 zu X1*6
4. X125 auf X1*5
► Schließen Sie den Zwischenstecker
X122 zur Stromversorgung am CAN-
Switch mit X1*2 am Einzug (2)
an.
Review
3 Aufstellen und Inbetriebnahme
3.3 Einbau des CAN-Switch
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
31

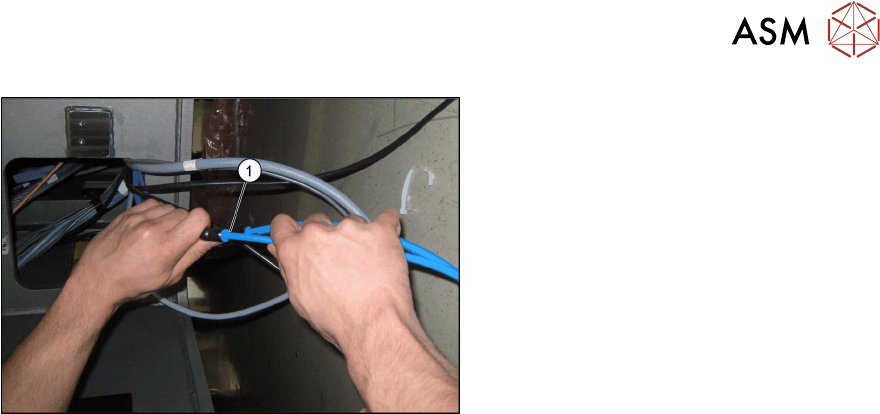

Abb.26: Pneumatikschläuche am festen Tisch
► Ziehen Sie dazu die blinden Pneuma-
tikschläuche aus der Maschine.
► Entfernen Sie die Deckel von den
Pneumatikschläuchen.
► Schließen Sie die Pneumatikschläu-
che(1)
des festen Tisches an.
Der Anschluss X10bn bleibt offen.
► Sichern Sie die Kabel mit Kabelbindern und befestigen Sie, so dass nichts quetschen oder
scheuern kann.
