Review
3 Aufstellen und Inbetriebnahme
3.5 Gurtabfallrutsche einbauen
34 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020

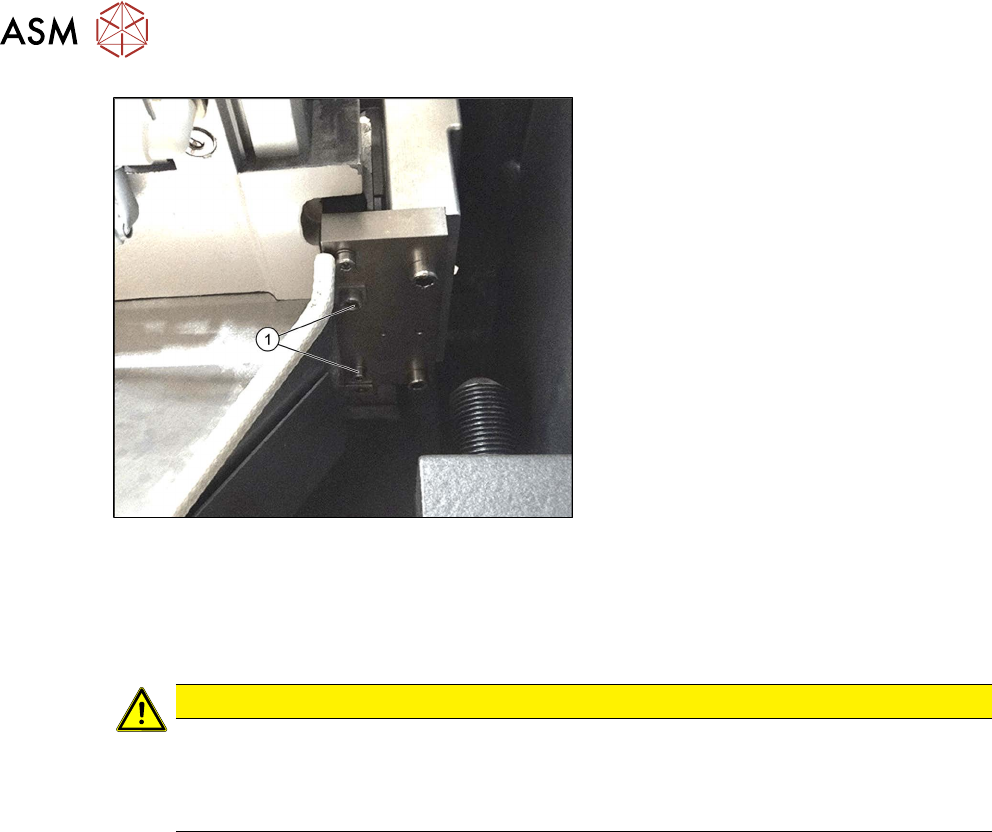

Abb.32: Befestigungsschrauben rechts
1. Befestigungsschrauben Gurtabfallrut-
sche rechts am Stellplatz
Ausbau
► Entfernen Sie die Befestigungsschrauben der Gurtabfallrutsche.
► Nehmen Sie die Gurtabfallrutsche nach unten ab.
VORSICHT
Schneidgefahr
Unter dem Gurtleitkanal befindet sich das Schneidgerät mit sehr scharfen Kanten.
► Fassen Sie nicht in das Schneidgerät und sorgen Sie dafür, dass dieses nicht für län-
gere Zeit frei zugänglich ist.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Review
3 Aufstellen und Inbetriebnahme
3.6 Haube anpassen
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
35
3.6 Haube anpassen
Bevor der SIPLACE WPC5/WPC6 an Position 2 versetzt werden kann, müssen Sie am entspre-
chenden Stellplatz die originale Schutzklappe durch die Schutzplatte kpl. ersetzen.
Abb.33: Haube mit originaler Schutzklappe bei Tischposition 1
Auf der Innenseite der Haube befinden sich
drei Stehbolzen (1)
, an denen die Schutz-
klappe eingehängt und befestigt ist.
► Entfernen Sie die drei Sechskantmut-
tern, mit denen die Schutzklappe
befestigt ist und nehmen Sie die origi-
nale Schutzklappe heraus.
► Entfernen Sie an Position (2) auf bei-
den Seiten das Befestigungsblech (3)
.
Abb.34: Befestigungspunkte für die Schutzplatte
► Hängen Sie die Schutzplatte kpl. an
den drei Stehbolzen ein und befestigen
Sie diese mit den zuvor entfernten
Unterlegscheiben und den Sechskant-
muttern (2)
.
► Sichern Sie die Schutzplatte zusätzlich
mit den Befestigungsblechen links (1)
und rechts (3).
Abb.35: Befestigungsbleche anschrauben
► Setzen Sie die Befestigungsbleche
links und rechts ein (1).
► Verschrauben Sie die Befestigungsble-
che (2)
mit den zuvor entfernten
Schrauben.
Review
3 Aufstellen und Inbetriebnahme
3.6 Haube anpassen
36 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
Abb.36: Spurlineal
Das Spurlineal muss einen Abstand von
5mm zur Metallkante (1)
haben.
► Kleben Sie das Spurlineal an allen
Stellplätzen zur Maschinenmitte (2)
.
