46 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020

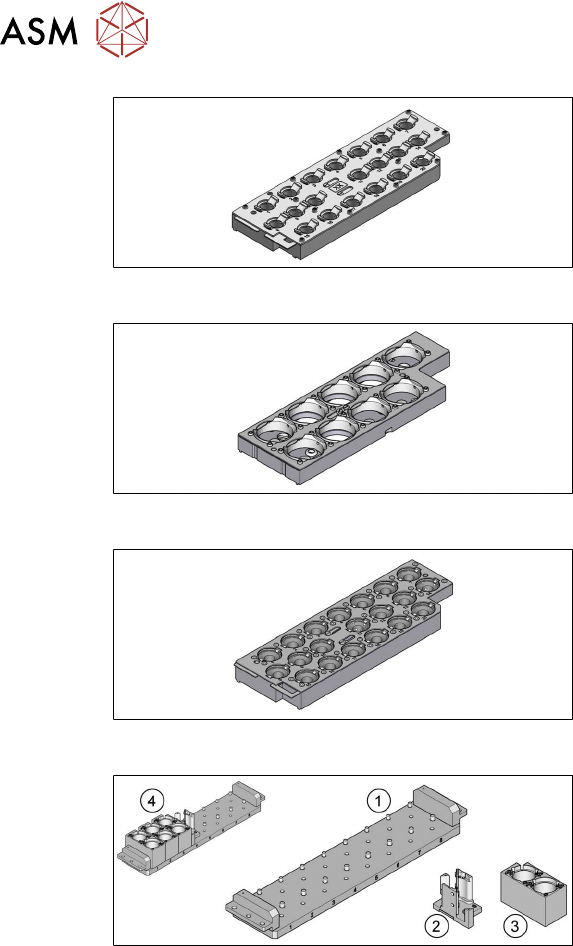

Abb.53: 20xx-Magazin [03135469-xx]
Magazin für 20 Pipetten der 20xx-Reihe
mit zwei Marken [03135469‑xx]
mit drei Marken [03226630‑xx]
Abb.54: 28xx-Magazin [03065782-xx]
Magazin für Pipetten der 28xx-Reihe
Abb.55: 40xx/60xx-Magazin [03101503-xx]
Magazin für Pipetten der 40xx/60xx-Reihe
mit zwei Marken [03101503‑xx]
mit drei Marken [03218226‑xx]
Abb.56: Pipettenwechsler TwinStar (kurz) [03062452‑xx]
1. Pipettenwechsler TwinStar (kurz)
[03062452‑xx]
2. Magazin für 1 Pipette [03001807-xx]
3. Magazin für 2 Pipetten [03005191-xx]
4. Pipettenwechsler in Standardkonfigu-
ration
1x Magazin für 1 Pipette
3x Magazin für 2 Pipetten
Review
5 Anhang
5.2 Stromlaufpläne
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
47
5.1.4 Untere Seitenverkleidung demontieren
Für viele Arbeiten ist es notwendig die untere Seitenverkleidung am Stellplatz zu demontieren.
Nachfolgend wird dies am Beispiel von Stellplatz 2 gezeigt. Die Vorgehensweise an anderen Stell-
plätzen ist analog.
Teile, Hilfsmittel und Werkzeug
●
Ggf. gekürzter Inbusschlüssel
Seitenverkleidung demontieren

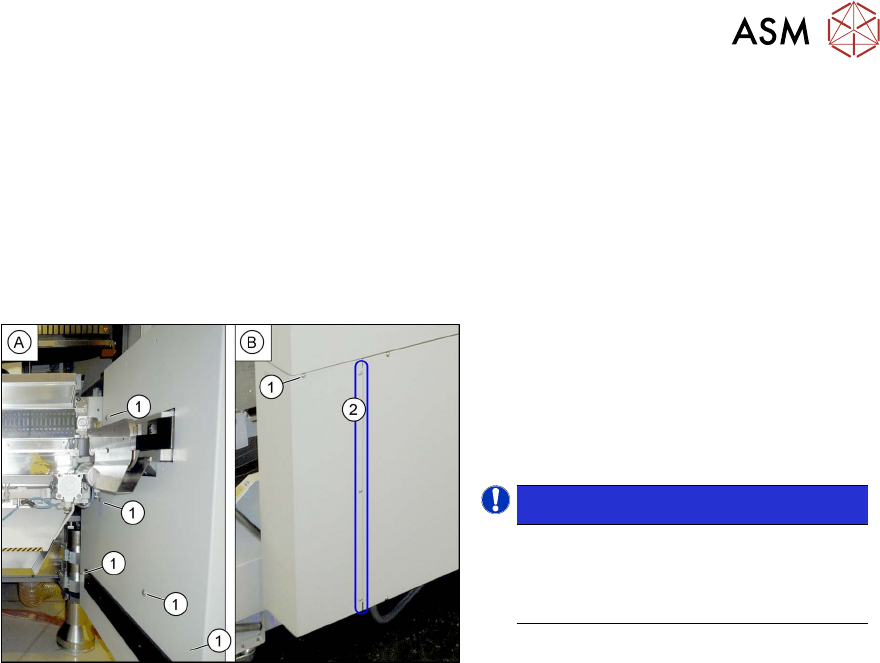

Abb.57: Untere Seitenverkleidung demontieren
► Halten Sie die Seitenverkleidung wäh-
rend des Abschraubens fest, so dass
diese nicht herunterfallen kann.
► Entfernen Sie die sechs Befestigungs-
schrauben(1)
an der Innen-(A) und
Außenseite(B)
der Seitenverkleidung.
HINWEIS!
Die drei Befestigungsschrauben(2) an
der Außenseite sind standardmäßig
gelockert. Die Seitenverkleidung kann
hier herausgezogen werden.
.
► Nehmen Sie die Seitenverkleidung ab.
Seitenverkleidung montieren
► Die Montage erfolgt in umgekehrter Reihenfolge.
5.2 Stromlaufpläne
Weitere Informationen finden Sie in der Wirkschaltplanmappe:
●
Wirkschaltplanmappe SIPLACE X-Serie S (bis Gxxxx) [DEEN:00197021‑xx]
●
Wirkschaltplanmappe SIPLACE X-Serie S (ab Hxxxx) [DEEN:00197920‑xx]
Review
5 Anhang
5.2 Stromlaufpläne
48 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
5.2.1 Aufrüstsatz WPC M2 CAN-Switch X-Serie S

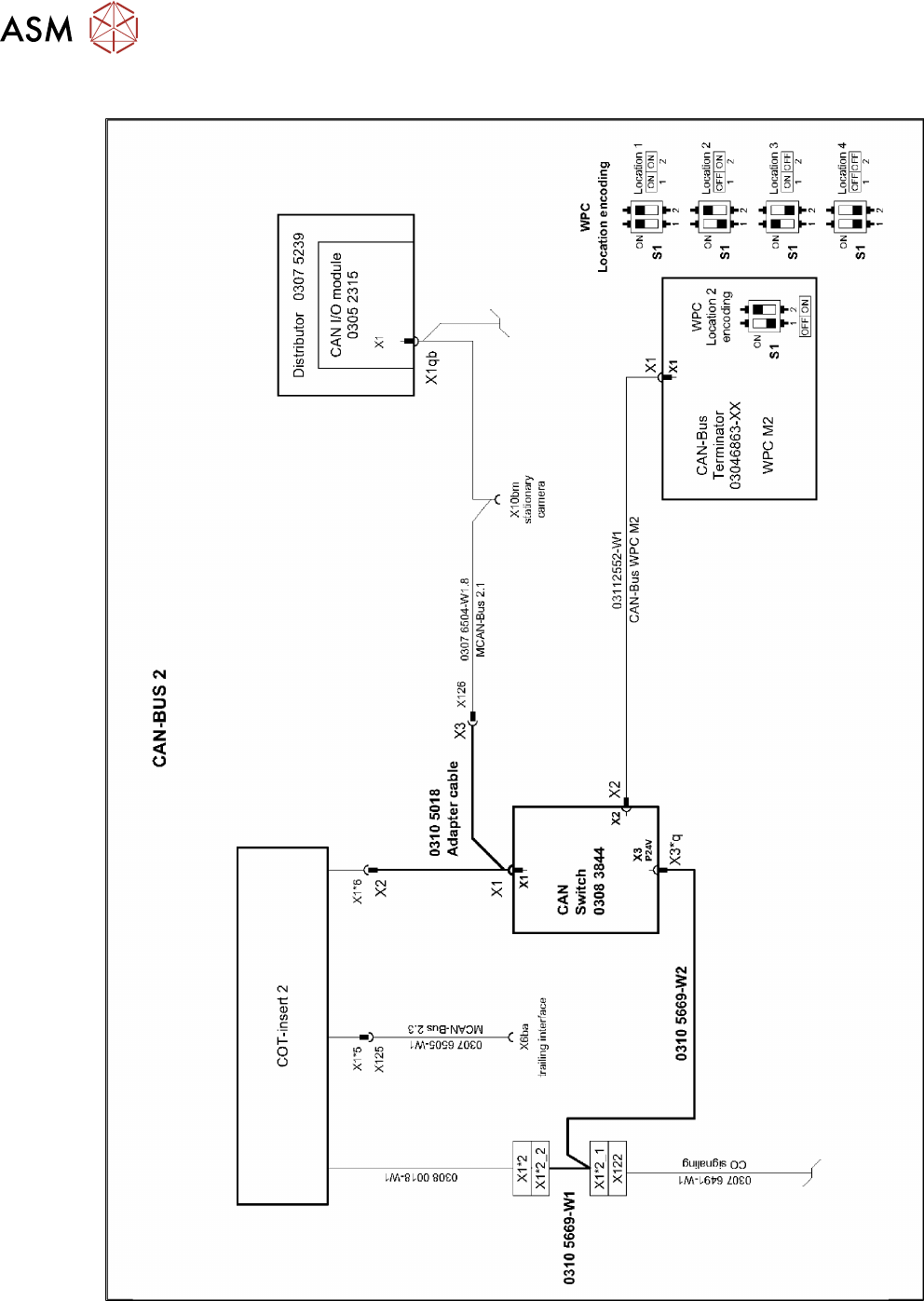

Abb.58: Aufrüstsatz WPC M2 CAN-Switch X-Serie S
