9 其反黑，否則不會進板。 u 二維條碼 : 若有裝設二維條碼，需將 2D 設為反黑 u 雙螺桿輸送帶 : 若輸送帶為雙螺桿，需將 2S 設為反黑 u 三段式輸送帶 : 若輸送帶為三輸式，需將 3 _ C O V. 設為反黑 * 若為單段式輸送帶，不可設定此選擇，則否 P LC 可能會當機，若當機請將總電開關重新開機，再設回反白…

圖1.17 高速設定

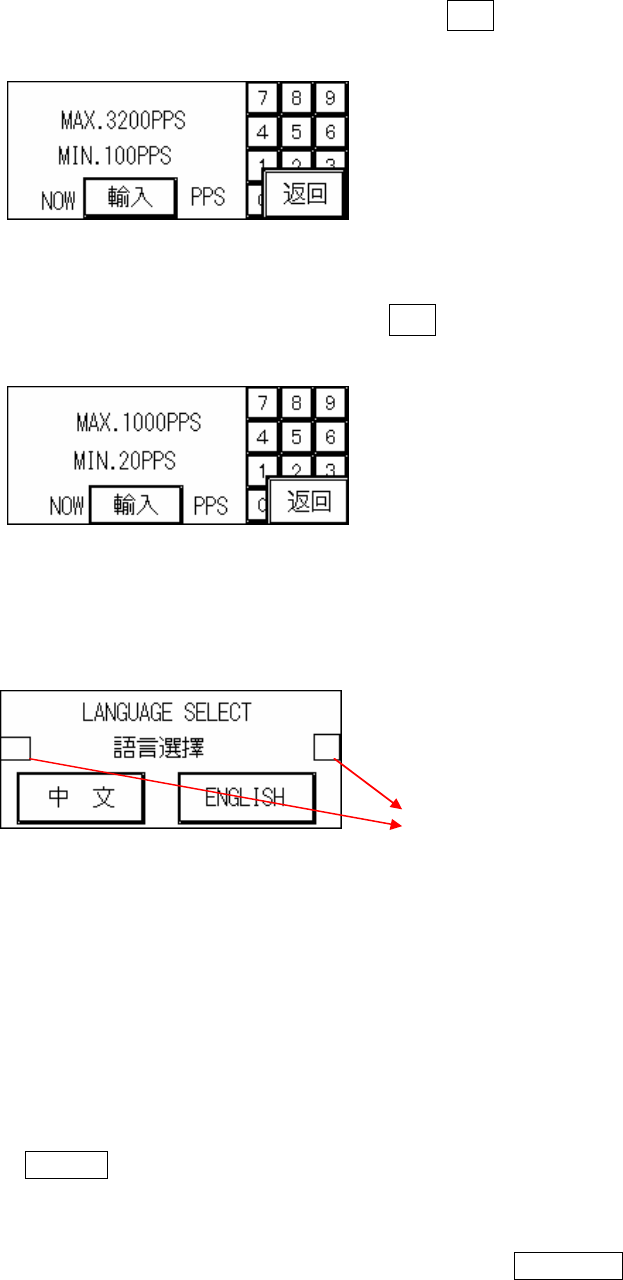

1.3.4.3.2 通過速度(圖 1.18)：即 BYPASS 速度，在圖 1.18 按輸入便可設定此段的

速度，速度的範圍為上限：2600 PPS ，下限：100PPS。

圖1.18 通過速度

1.3.4.3.3 低速設定(圖 1.19)：即減速速度，在圖 1.19 按輸入便可設定此段的速度，

速度的範圍為上限：1000 PPS，下限：20PPS。

圖1.19 低速設定

1.3.4.3.4 語言(圖 1.20)：可由圖 1.20 選擇中文或英文操作介面，設定完成後會自

動記憶儲存，下次開機不需再重新設定。

圖1.20 語言

u 機型及條碼檢測設定：在圖 1.20 中分別按下位於畫面中央兩側之隱藏

鍵(需間隔兩秒內)，則可顯示出機型及條碼設定畫面如圖 1.22。

u 機型設定：目前共有五款機型，若新機第一次安裝，一開機會顯示圖

1.21，請先設定機型，由圖 1.22 設定該機的機型，若設定完成之後，

要再重新設定，可由圖 1.20 語言選擇畫面中間的兩側各有一個隱藏鍵

同時按下，即可跳至圖 1.22 做選擇，設定完成後會在圖 1.22 及圖

1.23TR-**** 處顯示設定機型。

u 條碼檢測設定：此功能為條碼讀取失敗時不進板，若不使用此功能時

請務必將PC 的軟體設定為條碼不檢測，或按圖 1.22 中 BARCODE 使

隱藏鍵(機型選擇用)

其反黑，否則不會進板。

u 二維條碼:若有裝設二維條碼，需將 2D 設為反黑

u 雙螺桿輸送帶:若輸送帶為雙螺桿，需將 2S 設為反黑

u 三段式輸送帶:若輸送帶為三輸式，需將 3_COV. 設為反黑

*若為單段式輸送帶，不可設定此選擇，則否 PLC 可能會當機，若當機

請將總電開關重新開機，再設回反白

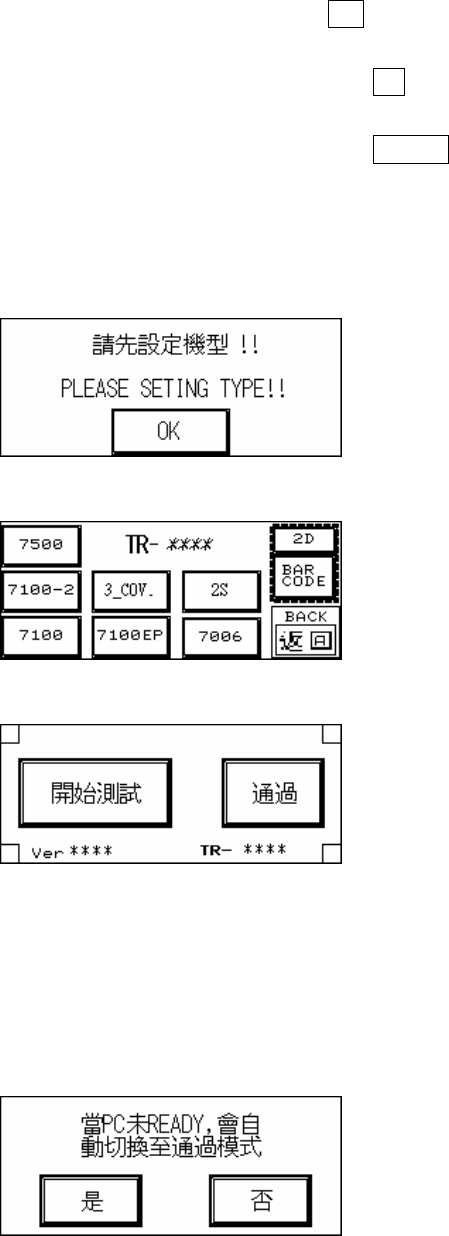

圖1.21 第一次開機畫面

圖1.22 設定機型

圖1.23 開始測試

1.3.4.4 上頁：回到圖 1.5 其他設定頁面。

1.3.4.5 通過(圖 1.24)：確認是否當 PC 未 READY，PLC 會自動切換為通過模式，以免

造成前站塞板。

圖1.24 通過

1.3.4.6 返回：返回圖 1.1 起始畫面。

1.3.5 後站(圖 1.25)：選擇有無後站，在連線模式，測試完成且後站送出 READY 訊號時就

會自動出板，選擇無後站，在測試完成後板子會停在出口，等人工取出板時，才進

行下一板的測試。

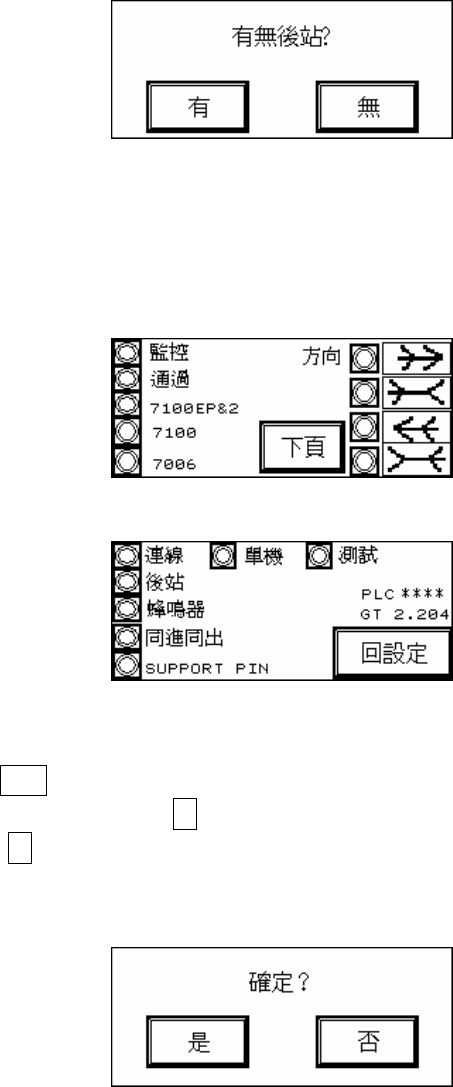

圖1.25 後站

1.3.6 返回：返回圖 1.1 起始畫面。

1.4 顯示：可由圖 1.26 及圖 1.27 觀察目前所有的模式參數設定。

圖1.26 顯示 1

圖1.27 顯示 2

1.5 復歸：按下復歸後，畫面會出現詢問視窗，復歸完成後進入開始測試。

1.5.1 復歸確認(圖 1.28)，按下是，即會做復歸動作，並且畫面會顯示系統復歸中（圖 1.29）；

若按下否，則會跳回前畫面。第一次開機或系統緊急停止後，復歸動作，X-Y TABLE

會回至原點，PCB 會送至出口端（依方向設定而異），其餘時候，X-Y TABLE 不動

作，PCB 仍會送至出口端。

圖1.28 是否復歸
