TR7500_Hardware_ch - 第18页
17 圖 2 . 15 支撐 設定 圖 2 . 16 是否開 啟支撐 功能 2 .6 復歸： 按 下 復歸 按鈕 後 可 回 到開始 測試畫面 ( 圖 1 . 30 、圖 1 . 31 或圖 1 . 3 2 ) 1 .3 人機介面 警 示畫 面 及原因 1 緊急停 止 ：發生 原因如下 。 1 .1 按 緊急停 止按鈕 。 1 .2 門 上 蓋 或後 蓋掀 起 ， 若 不 想 啟 動 此 功 能， 可 將上 蓋 內側 搖 頭 開關 切 …
16
X9C(IN) PC ABORT (from pc)
X9D(IN)
清除通知 PC 測試 (from pc)
X9E(IN)
2D LED2(from PC,TR-7006/L 使用)
X9F(IN)
LASER ON(from PC,TR-7006/L 使用)
Y100(OUT)
紅燈
Y101(OUT)
黃燈
Y102(OUT)
綠燈
Y103(OUT)
BUZZER
Y104(OUT)
向前站要板 (to unloade---port1 黑綠)
Y105(OUT)
TEST OK (to unloade---port1 黃白)
Y109(OUT)
BARCODE START
Y110(OUT)
輸送帶馬達啟動(TR-7100 使用)
Y111(OUT)
輸送帶馬達停止(TR-7100 使用)
Y112(OUT)
輸送帶馬達減速(TR-7100 使用)、2D LED2(TR-7006/L 使用)
Y113(OUT)
輸送帶馬達反轉(TR-7100 使用)、2D LED1(TR-7006/L 使用)
Y114(OUT)
DRCH POWER(TR-7100 使用/ TR-7100EP)
Y115(OUT)
DOS PC POWER(TR-7100 使用/ TR-7100EP)
Y116(OUT)
板寬煞車
Y117(OUT)
通知 PC 測試(TR-7100EP/TR-7006 使用)
Y118(OUT)
通知 PLC 緊急停止(TR-7100EP/TR-7006 使用)
Y119(OUT)
通知 PC READ BARCODE(TR-7100EP/TR-7006 使用)
2.5 夾板(圖 2.14)：按夾板上升或夾板下降可分別測試夾板是否動作正常；按返回畫面會跳回
圖 2.1DEBUG 畫面。
圖2.14 夾板
2.5.1 支撐設定 (圖2.15)：將待測板放在進板 Sensor 處，然後按輸入，待測板會進入到定
位，再按 上升/下降按鈕，寸動調整上/下，首先需調至下限位置(下限指示燈亮)，
然後按下歸零，再按上升調至待測板所要支撐的位置，如下圖 2.15 所示，同時在
-******處顯示設定值，設定完成後需按返回鈕即可，若無選購此配備或不使用時，
請務必按開啟，並在圖 2.16 選擇否(否則會無法復歸)，在上升/下降按鈕的右側各為
上升及下降的極限 SENSOR 指示燈，若該燈亮即表示已到達極限。
17
圖2.15 支撐設定
圖2.16 是否開啟支撐功能
2.6 復歸：按下復歸按鈕後可回到開始測試畫面(圖 1.30、圖 1.31 或圖 1.32)

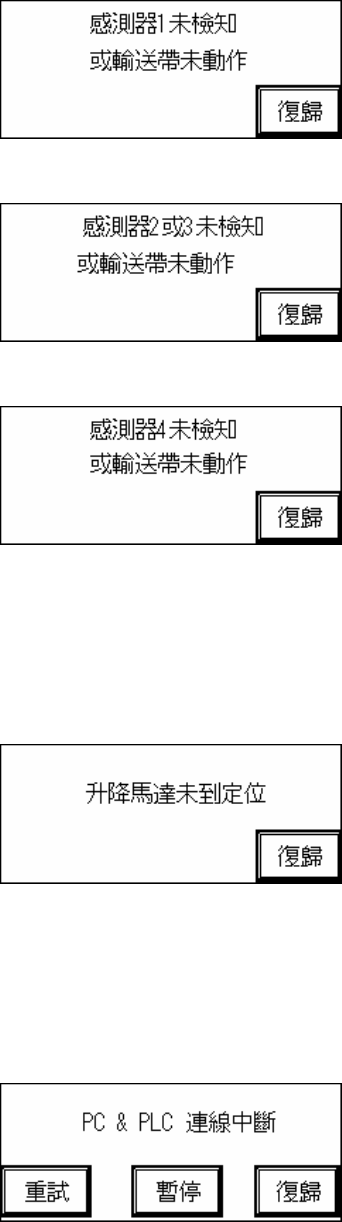

1.3 人機介面警示畫面及原因
1 緊急停止：發生原因如下。
1.1 按緊急停止按鈕。
1.2 門上蓋或後蓋掀起，若不想啟動此功能，可將上蓋內側搖頭開關切至 OFF，但請注意安全。
2 PC 放棄測試:PC 送出 ABORT 訊號
3 感測器或輸送帶動作不正常
3.1 感測器常 ON：
3.1.1 感測器調整感測距離太長。
3.1.2 待測板處於感測器上方逾時，可能塞板或輸送帶未動作。
3.2 感測器常 OFF：
3.2.1 感測器調整感測距離太短。
3.2.2 待測板未處於感測器上方，可能塞板或輸送帶未動作。
18
3.3 輸送帶動作不正常:馬達或馬達驅動器故障或皮帶脫落。
感應器 1 不正常
感應器 2 或 3 不正常
感應器 4 不正常
4 夾板馬達未動作
4.1 感測器 5 或 6，ON/OFF 不正常：檢知高度調整不正確。
4.2 馬達未動作：馬達或馬達驅動器故障。
夾板馬達未動作
5 PC & PLC 連線中斷：待測板夾起時即通知 PC 進行測試，通知後 10 秒內未動作
5.1 PC & PLC 連接線路故障。
5.2 PC 程式未執行或故障。
PC&PLC 連線中斷
