20 u 人機介面程式更 新 步驟如下 ： 步驟 1 ： 先將 P LC － PC 傳輸線連接 好 ， P S2 端 連接人機介面後方， R S 2 32 連接 M a i n P C C O M1 。 步驟 2 ：開 啟 程式 集 中的 G T W IN （如下圖所示） 步驟 3 ： 進 入 G T W IN 軟 體程式，如下圖所示， 點 選 R e a d f r o m GT （ 讀取 人 機介面的 資料 ） 。
19

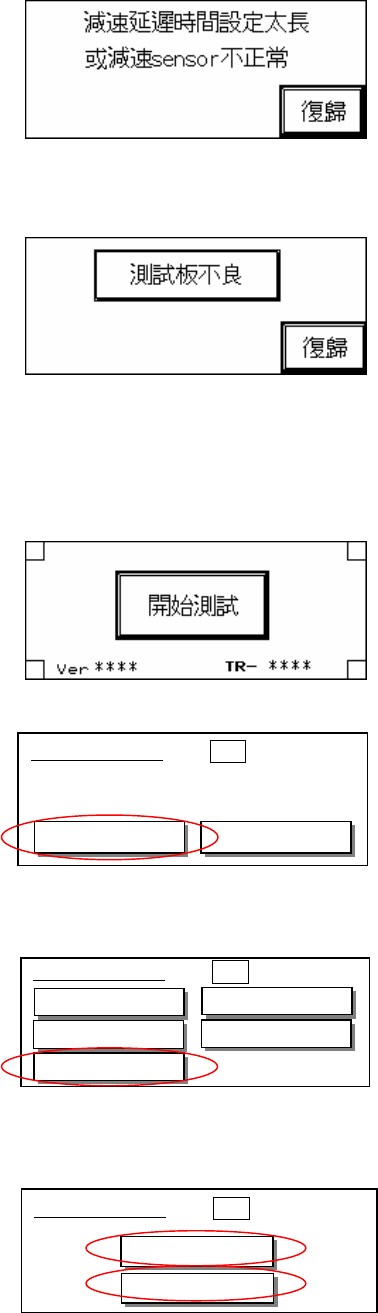

6 減速異常：當進板速度過快或 SENSOR1 與 SENSOR2 位置相距太近時，可能會來不及減速，
故作此保護以防造成掉板。
7 測試板不良：當測試檢測不良時 PC 會送出 FAIL 的信號，此時需等 PC 確認後才會回到系統運
轉中的畫面。
1.4 人機介面程式更換
在更新 PLC 及人機介面程式前須先將原先的檔案清除，步驟如下：
步驟1 ：在開始測試畫面同時按下人機介面四個角落。
步驟2 ：進入畫面後，按下 Setting。
步驟3 ：按下 Memory。
步驟4 ：分別按下[SRAM]及[FROM]清除 Memory。
■System Menu ESC
System Ver 2.02
Setting
Test
■System Menu ESC
Clock
Contrast
Memory
TOOL Port
COM. Port
■System Menu ESC
SRAM
FROM
20
u 人機介面程式更新步驟如下：
步驟1 ：先將 PLC－PC 傳輸線連接好，PS2 端連接人機介面後方，RS232 連接 Main PC COM1。

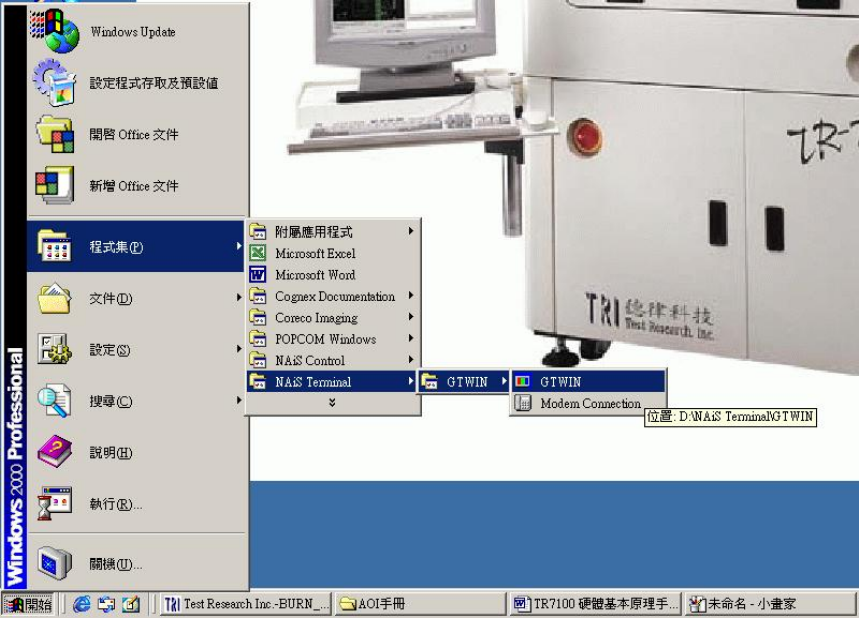

步驟2 ：開啟程式集中的 GTWIN（如下圖所示）

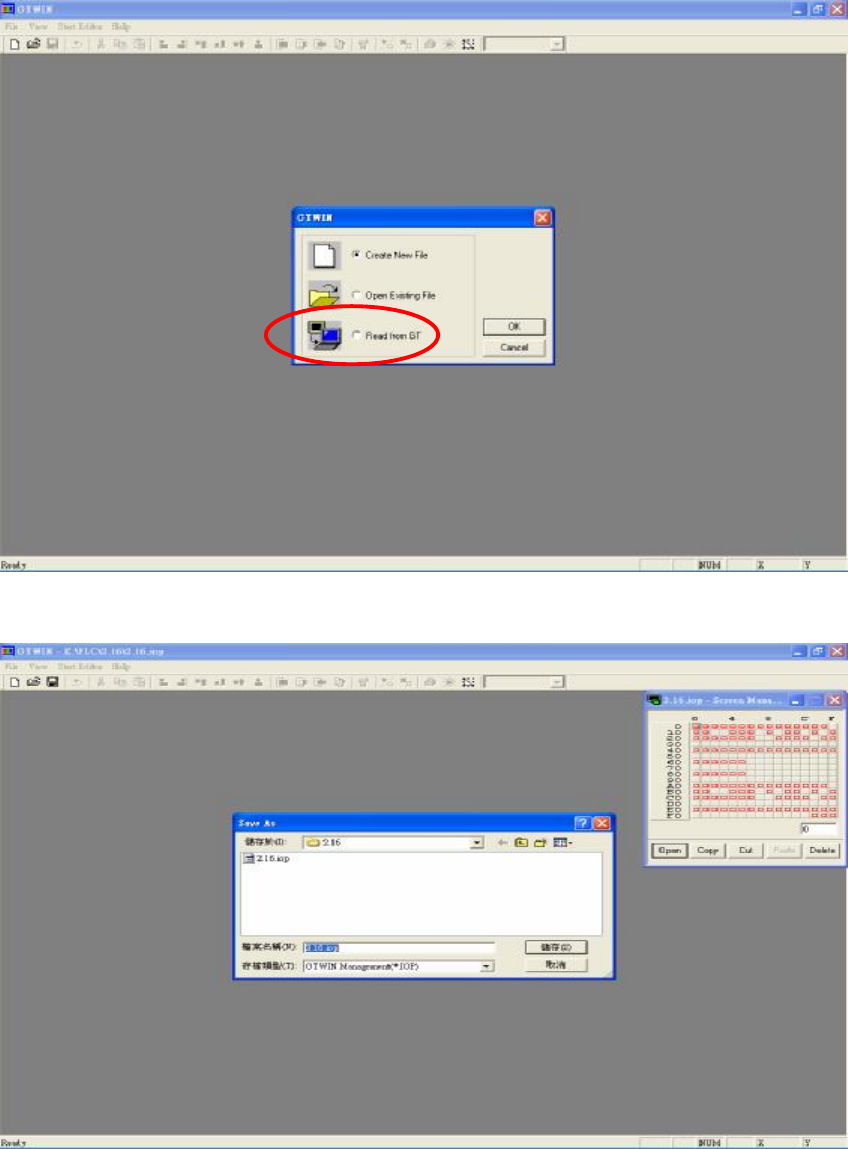

步驟3 ：進入 GTWIN 軟體程式，如下圖所示，點選 Read from GT（讀取人機介面的資料）。
21
步驟4 ：讀取後(需一段時間，請耐心等候)，點擊 File 選擇 Save as，把原先舊檔案先備份儲存，如
下圖所示
步驟5 ：備份後，將原本的人機介面程式關閉，再點擊 File 選擇 Open 開啟欲更新的人機介面程式
（*.iop），如下圖所示：
