23 步驟 1 ： 先將 P LC － PC 傳輸線連接 好 ， PS2 端 連接人機介面後方， R S 232 連接 M a i n P C C O M1 。 步驟 2 ：開 啟 程式 集 中的 FP W I N GR 。 步驟 3 ： 進 入 FP W I N GR 軟 體程式，如下圖所示， 點 選 U p l o a d fr o m P LC （ 讀取 P LC 的 資料 ） ： 步驟 4 ： 讀取 後， 點 擊 F ile 選…
22

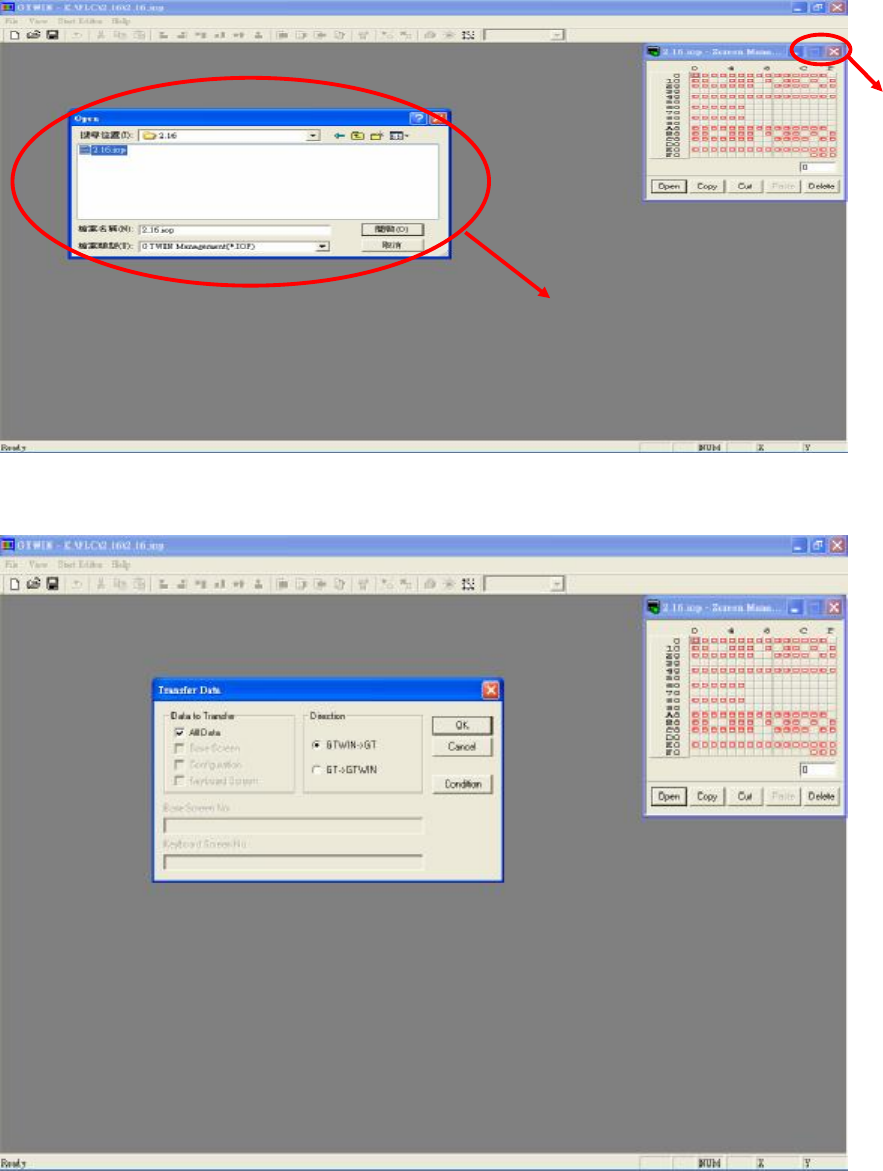

步驟6 ：點擊 File 選擇 Transfer，在 Transfer Data 對話框內，選擇 All data >WIN->GT，點選 ok，
如下圖所示
步驟7 ：等候 PC 傳輸資料至人機介面後(需一段時間，請耐心等候)，程式即可更新完成。
1.5 PLC 程式更換
步驟如下：
CLOSE
選擇欲更新的程式檔案（*.iop）
23
步驟1：先將 PLC－PC 傳輸線連接好，PS2 端連接人機介面後方，RS232 連接 Main PC COM1。
步驟2：開啟程式集中的 FPWIN GR。

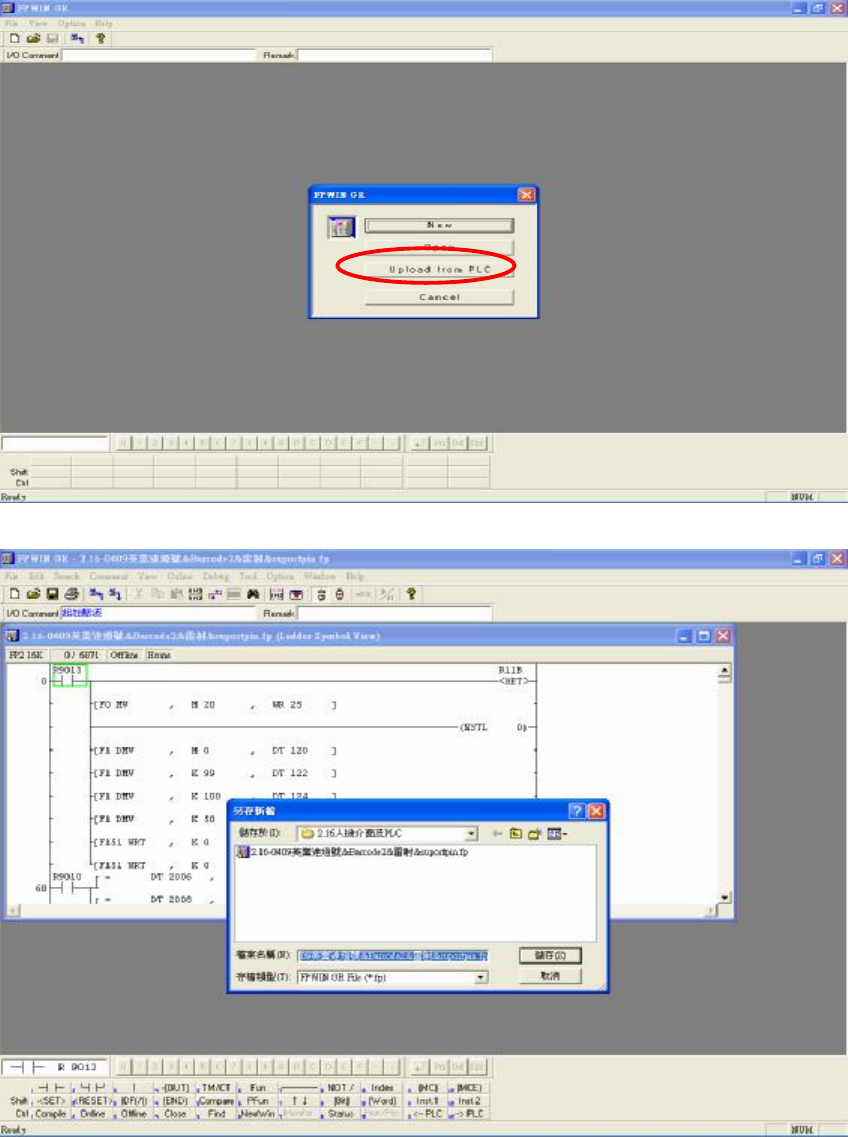

步驟3：進入 FPWIN GR 軟體程式，如下圖所示，點選 Upload from PLC（讀取 PLC 的資料）：
步驟4：讀取後，點擊 File 選擇 Save as，把原先舊檔案先備份儲存，如下圖所示：

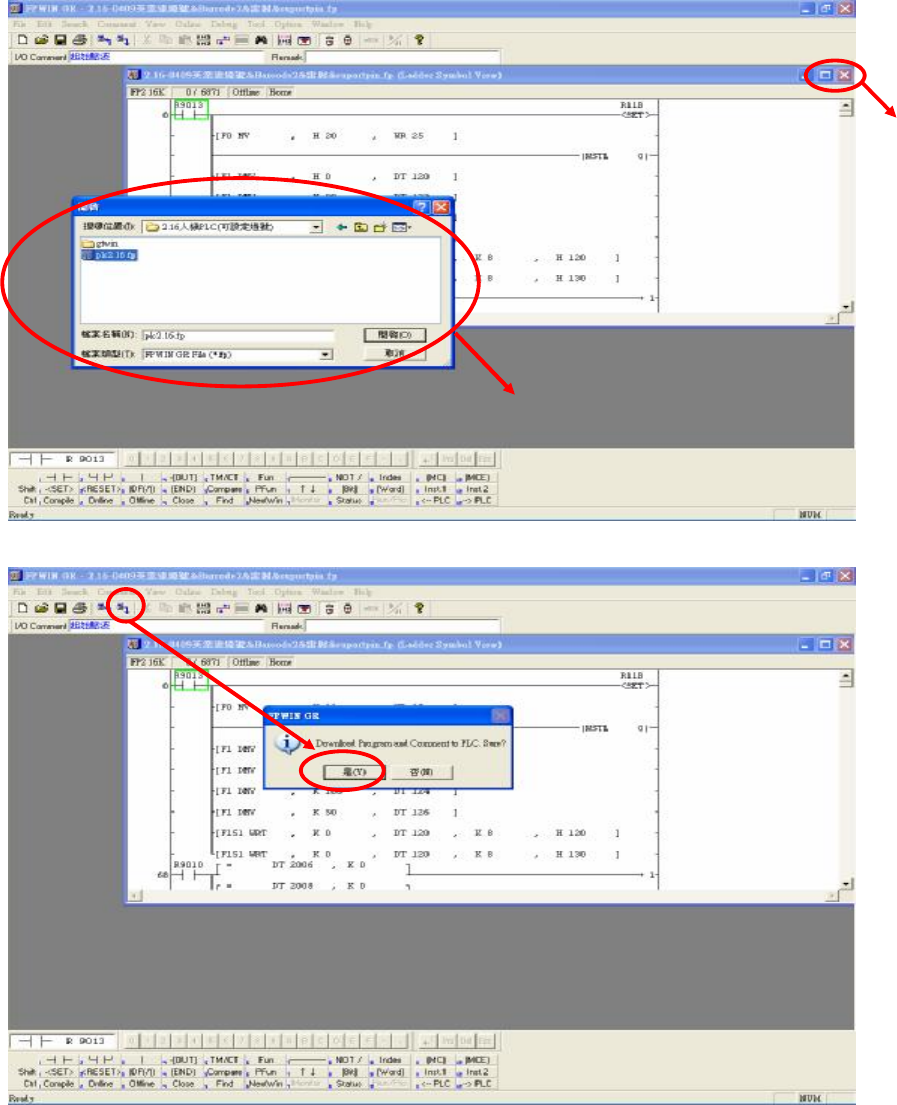

步驟5：備 份 後，將 原 本 的 PLC 程式關閉，再點擊 File 選擇 Open 開啟欲更新的人機介面程式（ *.fp），
如下圖所示：
24
步驟6：點擊選單中的圖示 (Download to PLC)，點選是，確認覆蓋現有的程式，如下圖所示：
步驟7：等候 PC 傳輸資料至 PLC 後，程式即可更新完成。
1.6 PLC 硬體簡介
1.6.1 CPU(FP2-C1)單元
1.6.1.1 Status indicator LEDs
CLOSE
選擇欲更新的程式檔案（ *.fp）
