46 5 自 動 板 寬調整 5 .1 架構及功能 自動板寬調整功能 可 由 直 接操作人機介面 按鈕來 調整板 寬， 且 程式 製 作 時可 把 板寬調整 結果 記 錄 在主程式 當 中， 當 下 次開 啟 程式 時 ， 可 自動調整板寬 至 之 前程式 製 作 時 所 儲存 的 位置。 u 馬達 D r i v e r 指 撥 開關跳至 1 ,2 處 5 .2 自動板寬 設定 P LC 設定 請 參照 1 . 2- 1 . 3 .1…
45
Y2A3
X2A3

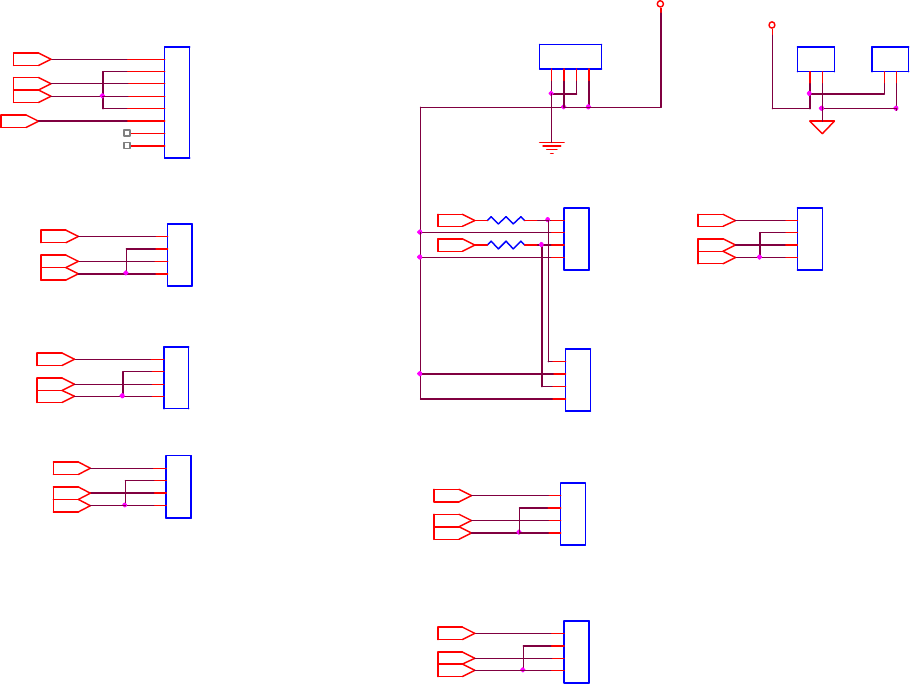

Front conveyor
DIR(-)_white
J18
TER2
1
2
X1B13
DIR(-)_yellow
J15
MOLEX4
1
2
3
4
Board with
control
PLS(+)_brown
PLS(-)_blue
PLS(+)_brown
X1B4
A_W_OFF
J11
MOLEXSIP4
1
2
3
4
J63
MOLEXSIP4
1
2
3
4
J41
MOLEX2
1
2
SUPORT PIN
A_W_OFF
X1A12
X1B3
Y2B12
Y1B12Y1B3
PLS(-)_red
PLS(-)_red
PLS(-)_red
PLS(-)_red
DIR(-)_yellow
X2B4
DIR(-)_yellow
Left conveyor
PLS(+)_brown
DIR(+)_orange
J64
MOLEXSIP4
1
2
3
4
Y1A12
J62
MOLEXSIP4
1
2
3
4
PLS(-)_red
Y2B13
PLS(+)_brown
J8
MOLEXSIP4
1
2
3
4
X2B12
DIR(-)_yellow
X1B12
Y2B4
DIR(+)_orange
Y2B3
Up-Holder
Up-Holder
X2B13
J9
MOLEXSIP4
1
2
3
4
PLS(-)_red
Up-Holder
+5V
R341.2K
X2B3
Right conveyor
DIR(+)_yellow
Y2A12
Spare
+24V
X2A12
PLS(+)_red
Up-Holder
DIR(+)_orange
J61
MOLEXSIP8
1
2
3
4
5
6
7
8
DIR(-)_yellow
Y1B13
Y1A3
R332.4K
J10
MOLEXSIP4
1
2
3
4
Rear up-holder
- + - +
DIR(+)_orange
PLS(+)_brown
DIR(+)_orange
Front up-holder
PLS(+)_brown
X1A3
J7
MOLEXSIP4
1
2
3
4
Rear conveyor
DIR(+)_orange
DIR(-)_yellow
46
5
自動板寬調整
5.1 架構及功能
自動板寬調整功能可由直接操作人機介面按鈕來調整板寬，且 程式製作時可把板寬調整結果記
錄在主程式當中，當下次開啟程式時，可自動調整板寬至之前程式製作時所儲存的位置。
u 馬達 Driver 指撥開關跳至 1,2 處
5.2 自動板寬設定
PLC 設定請參照 1.2-1.3.1。
47
6
維修
6.1 PC/PLC 連線中
先確認主程是否已開啓檢測，若未開啓，請開啓後並將 PLC 復歸再重測一次，如果還是有問題，
請執行主程式及 PLC I/O TEST，用手動方式測試，看是否 I/O 正常(設定步驟如下圖)，若完全没有
反應請做步驟 2 及步驟 3 的線路和系統檢查，若手動測試正常，請確認程式版本或連絡服務人員處
理。
6.1.1 開啓 PC I/0 測試畫面
