48 6 . 1 .2 開啓 P L C I /0 測試 畫面 l 二個隱藏鍵 要 同時 按 6 . 1 .3 測試 方 法 l 開 啓 P C 及 P L C I /0 測試畫面後， 勾 選 PC 的 輸出， 看 P LC 的輸 入 是否 有 反 應 ; 按 P LC 的輸 出， 看 PC 的輸 入 是否 有 反 應。 隱 藏鍵 隱 藏鍵
47
6
維修
6.1 PC/PLC 連線中
先確認主程是否已開啓檢測，若未開啓，請開啓後並將 PLC 復歸再重測一次，如果還是有問題，
請執行主程式及 PLC I/O TEST，用手動方式測試，看是否 I/O 正常(設定步驟如下圖)，若完全没有
反應請做步驟 2 及步驟 3 的線路和系統檢查，若手動測試正常，請確認程式版本或連絡服務人員處
理。

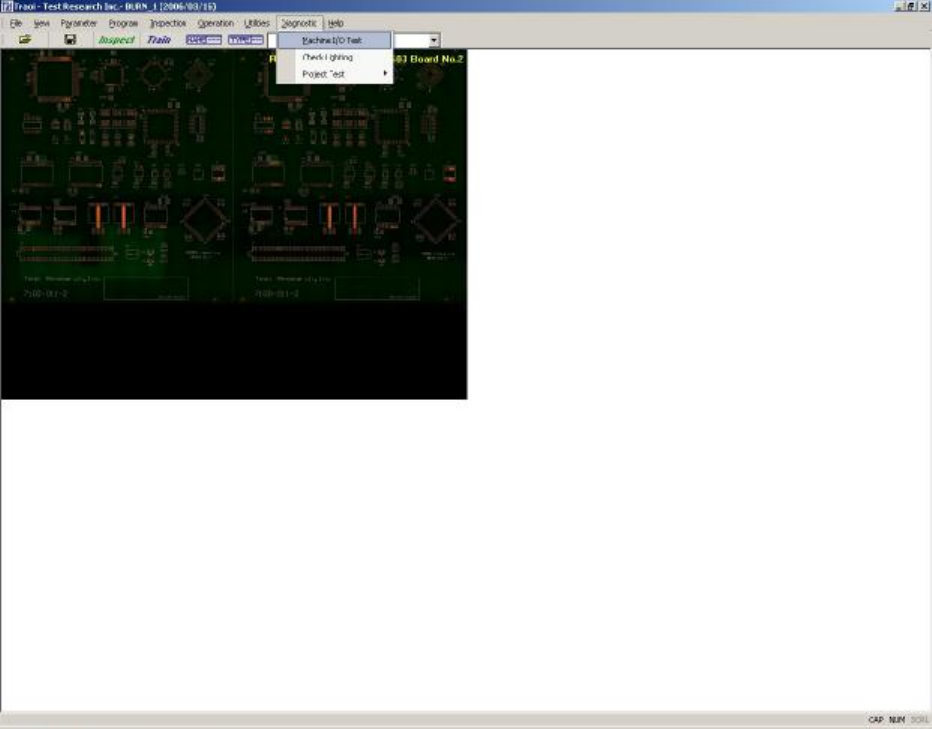

6.1.1 開啓 PC I/0 測試畫面
48
6.1.2 開啓 PLC I/0 測試畫面
l 二個隱藏鍵要同時按
6.1.3 測試方法
l 開啓 PC 及 PLC I/0 測試畫面後，勾選 PC 的輸出，看 PLC 的輸入是否有反應; 按 PLC 的輸
出，看 PC 的輸入是否有反應。
隱藏鍵 隱藏鍵
49
6.1.4 硬體線路
l 確認或更換 PLC 及 PC 連接線。
P2
CONNECTOR DB9
5
9
4
8
3
7
2
6
1
PLC()
公
USB TO PC
P1
CONNECTOR DB9
5
9
4
8
3
7
2
6
1
