50 6 . 1 .5 系 統 設定 l 檢 查 控制台 / 系統 / 硬體 / 裝 置 管理 員 / 連接 埠 看 U SB 轉 R S - 2 3 2 ( C O M 8) 的裝 置是否正常。
49
6.1.4 硬體線路

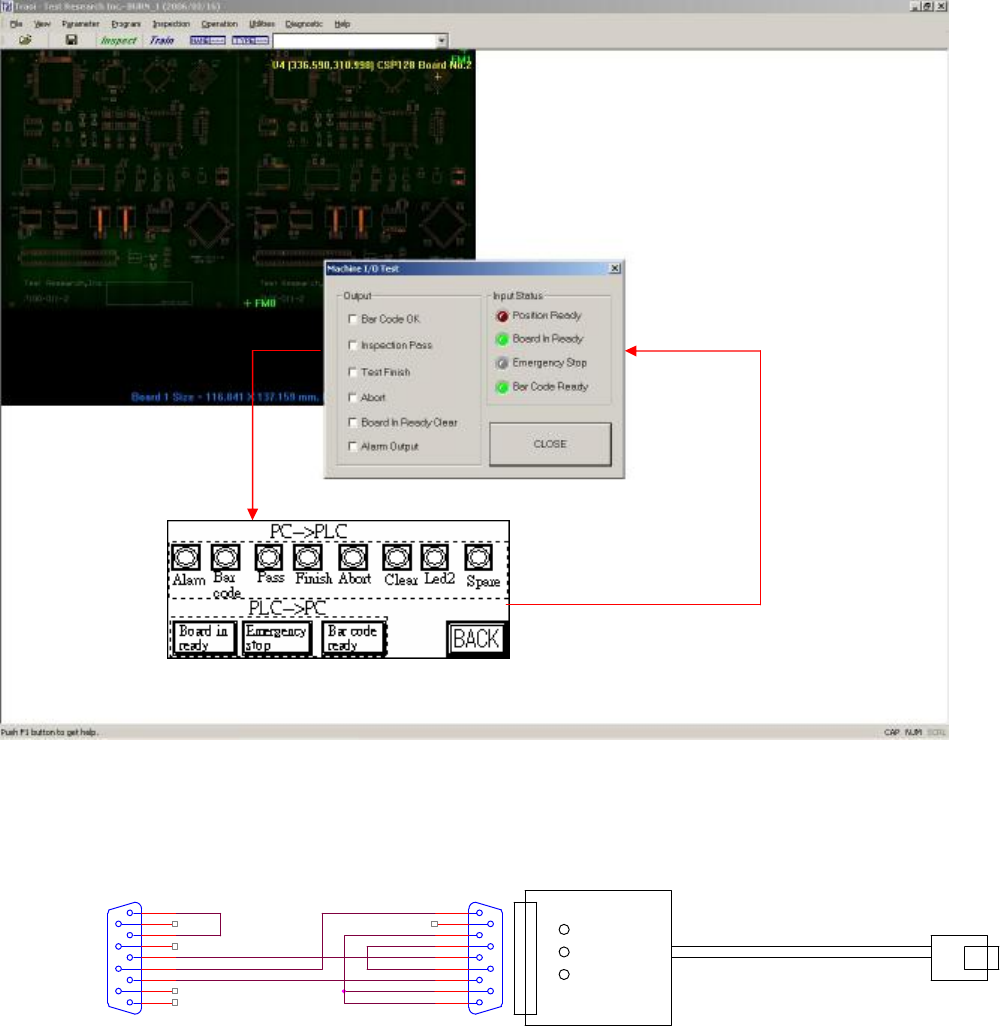

l 確認或更換 PLC 及 PC 連接線。
P2
CONNECTOR DB9
5
9
4
8
3
7
2
6
1
PLC()
公
USB TO PC
P1
CONNECTOR DB9
5
9
4
8
3
7
2
6
1
50
6.1.5 系統設定

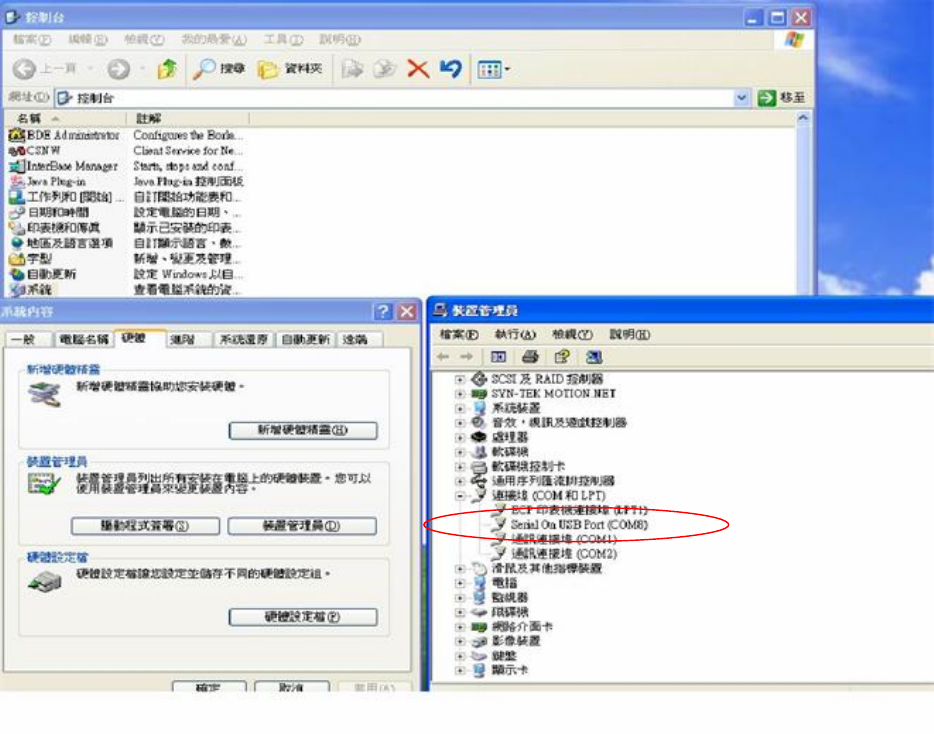

l 檢查控制台/系統/硬體/裝置管理員/連接埠 看 USB 轉 RS-232(COM8)的裝置是否正常。
51
6.2 自動板寬

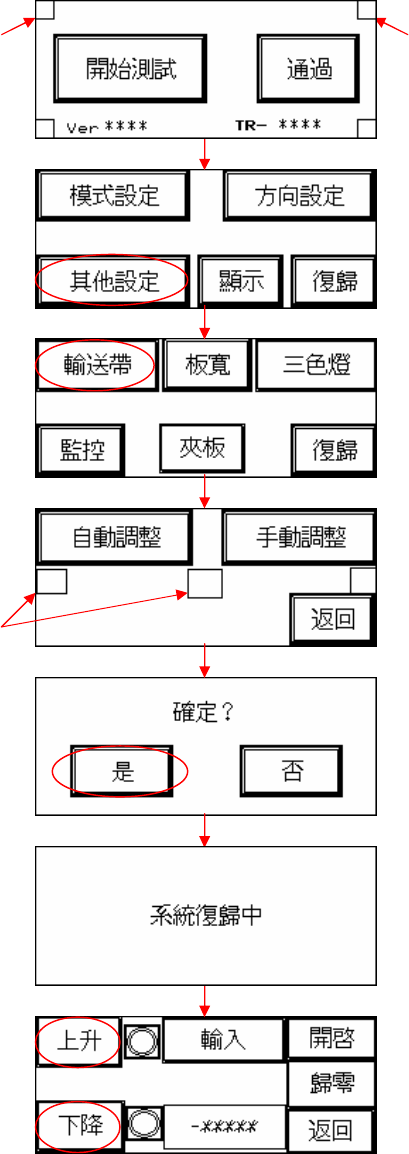

l 自動板寬：先用手動測試(二個隱藏鍵要同時按，設定步驟如下圖)，觀查其狀態並參考下表，
做故障排除。
隱藏鍵
隱藏鍵
隱藏鍵
