5 圖 1 .7 手動板寬調整 1 . 3 . 1 .2 自動調整：為了預防未安裝自動板寬裝置，又誤將 P LC 設定為自動板寬模式，而造成 P L C E r r or ，所以在圖 1 .7 中設二組隱藏鍵做為 E n a b l e / D i s a b le 用，設為 E n a b le 狀態時才可選擇自動調整。 1 . 3 . 1 .3 按下圖 1 .7 中的自動調整…

憶，並於下次開機時自動設定)。

1.2.1 連線模式方向設定：若選擇連線模式，畫面會出現(圖 1.3)，有左進右出、左進左出、

右進左出與右進右出四種。

1.2.2 單機模式方向設定：若選擇單機模式，畫面會出現左進右出、左進左出、右進左出

與右進右出四種。

1.2.3 測試模式方向設定: 若選擇測試模式，畫面會出現(圖 1.4)，則有左進左出與右進右

出兩種。

1.2.4 注意事項：在出廠時預設為左進模式，若方向改為右進模式時，需將 Sensor 2(減速

檢知器)與 Sensor 3(定位檢知器)固定位置連同金屬接頭對調。

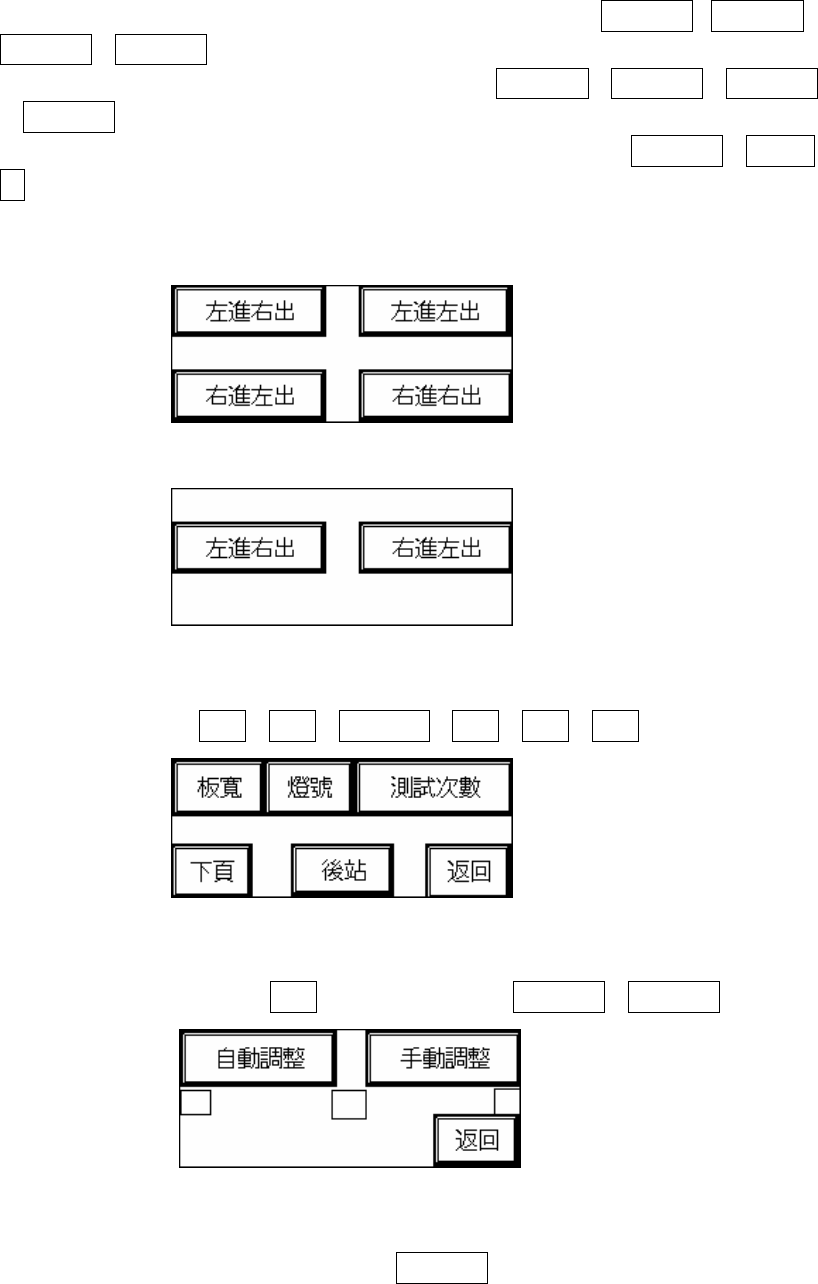

圖1.3 連線與單機模式方向設定

圖1.4 測試模式方向設定

1.3 其他設定(圖 1.5)：可選擇板寬、燈號、測試次數、下頁、後站、返回六種。

圖1.5 其他設定

1.3.1 板寬(圖 1.6)：按下圖 1.5 的板寬，可在圖 1.6 中選擇自動調整或手動調整。

圖1.6 板寬設定

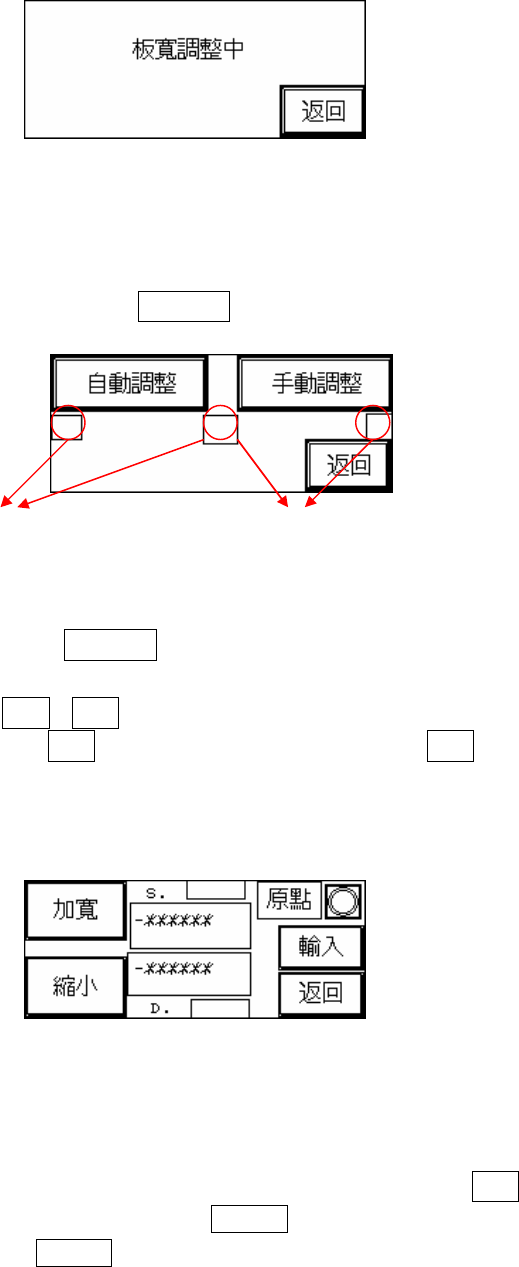

1.3.1.1 手動調整(圖 1.7)：按下圖 1.7 中的手動調整，即可使用旋轉輪設定板寬。

圖1.7 手動板寬調整

1.3.1.2 自動調整：為了預防未安裝自動板寬裝置，又誤將 PLC 設定為自動板寬模式，

而造成 PLC Error，所以在圖 1.7 中設二組隱藏鍵做為 Enable/Disable 用，設為

Enable 狀態時才可選擇自動調整。

1.3.1.3 按下圖 1.7 中的自動調整，板寬會先作歸原點(機械原點)的動作，若為出廠初

次設定時，歸原點完成後，需先設定(電氣原點)，在圖 1.8 中的原點會閃爍，

此時可按加寬或縮小設定該機種的最大可測板寬度，如：TR-7006L為 460mm，

設定完成後按輸入，PLC 會自動記憶設定值，然後按返回並做復歸，下一次再

進入此畫面時原點的字型就不會再爍閃，此時即可設定待測板寬度，設定方法

同上述，板寬的設定值也可以由 PC 設定或讀取，若要重設電氣原點，可在圖

1.8 中同時按下 S.及 D.後方的隱藏鍵

圖1.8 自動板寬調整

1.3.1.4 注意事項：

u 所有的定設值有防呆功能，防止輸入負數，。

u 圖 1.8 中右上角的指示燈為機械原點的 SENSOR，當按加寬調整至該燈亮

時，即無法再加寬；S.的下方-******為目前板寬的位置(單位:0.008mm/pps)；

D.的上方-******為設定板寬的位置(單位:0.008mm/pps)。

u 執行板寬復歸時，若 SENSER1.2.3.4 上有待測板時，會警報並顯示圖 1.9 的

畫面，請將待測板取出再復歸。

自動板寬 Enable 隱藏鍵，

需二個鍵同時按

自動板寬 Disable 隱藏鍵，

需二個鍵同時按

u 若板寬動作的時間過久而未到定位時，會警報並顯示圖 1.10 的畫面，請檢查

板寬的相關零件是否安裝確實或故障。

u 若未安裝自動板寬裝置時誤設，造成 PLC Error 時會無法復歸，且 PLC 上的

ERROR 指示燈會亮紅燈，此時需重新啓動電源開關，然後再將 PLC 上的選

擇開開撥到 RUN 再撥回 PROG，然後再將自動板寬設為 Disable，設為手

動。

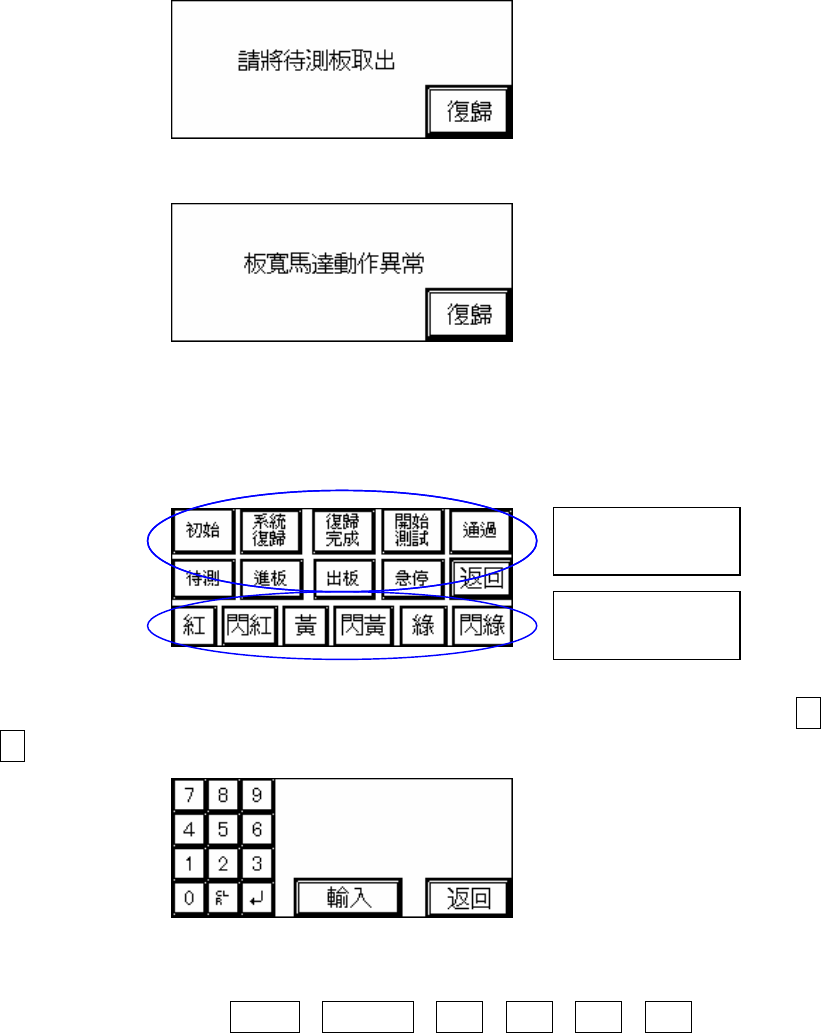

圖1.9 請將待測板取出

圖1.10 板寬馬達動作異常

1.3.2 燈號(圖 1.11)：三色燈燈號顯示設定。先按下要設定的狀態位置，使其反黑，再按下

該步驟所要顯示的燈號，若不設定將顯示出廠的預設值。

圖1.11 燈號

1.3.3 測試次數(圖 1.12)：設定測試模式之測試次數，若設定為 0 次，即為無限次，按下返

回畫面會跳回起始頁（圖 1.1）。

圖1.12 測試次數

1.3.4 下頁 (圖1.13)：可選擇蜂鳴器、同進同出、上頁、下頁、通過、返回六種。

狀態位置

顯示的燈號
