60 6 .6 X - Y T A B L E A L AR M l X Y T A B EL ： 在 D r i v er 上 的 顯 示 器 得 知 是否 有 異 常 ，有 則 為 硬體 異 常 ， 並 參 考 表 格 中 A l a r m c o de ， 做 故障排除 ； 若 無， 則 操作 E z L I NK ， 若 可以 操控， 則 硬體無 問題 ，有 可 能 是 軟 體 問題 造成 X - Y T A B LE 異 常…
59
板訊號，黃白（Y105）TEST PASS 訊號接頭。將黑綠接頭與後站發出接受 READY 要板訊號
之接頭相結合，在將黃白接頭與後站接收 TEST PASS 訊號接頭相結合即可。（我們為標準
SMEMA 訊號，若各廠家有不相同，在連線時，可與後站廠家聯繫，取得連線資料）
l EXPLAIN：
GO IN TRI-PORT1
Y 104 ( OUT ) Main station request to insert board could be used as " not busy "
X8A ( IN ) missing in documentation!!! "board available"
GO OUT TRI-PORT2
X98 ( IN ) Backward station READY could be used as " not busy"
Y106 ( OUT ) missing in documentation!!! "board available"
Y105 ( Out ) TEST OK "pass"

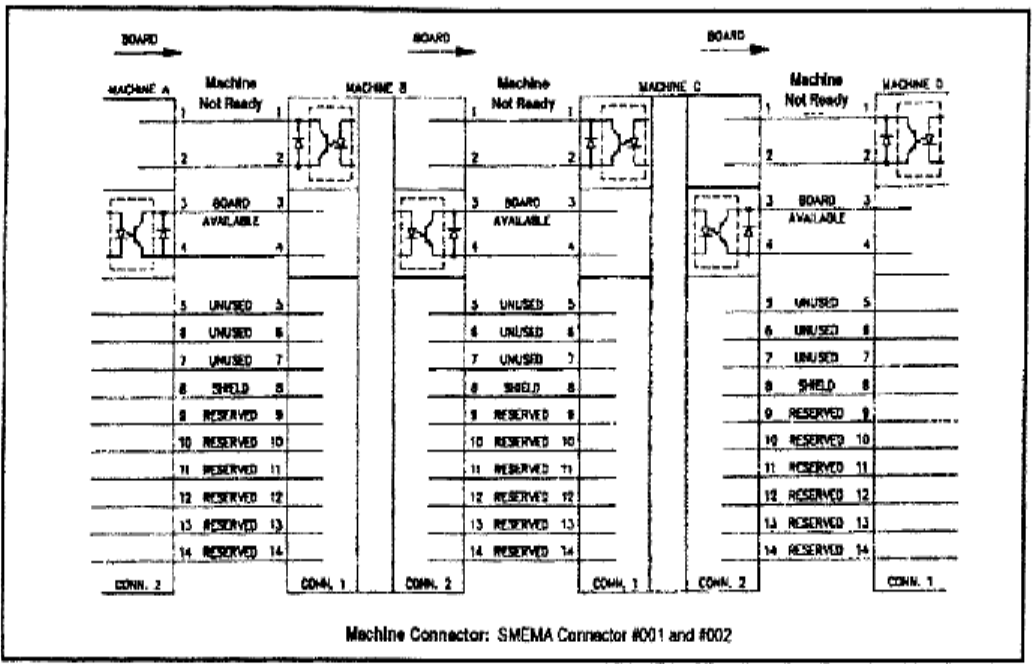

l 標準的 SMEMA 信號連線如下圖：
60
6.6 X-Y TABLE ALARM
l XY TABEL：在 Driver 上的顯示器得知是否有異常，有則為硬體異常，並參考表格中 Alarm
code，做故障排除；若無，則操作 EzLINK，若可以操控，則硬體無問題，有可能是軟體問題
造成 X-Y TABLE 異常，請洽詢 FAE 人員。確認步驟如下:
6.6.1 檢看 DRIVER ERROR CODES
l 若 LED 不是顯示這個畫面，請按 MODE 鍵切換
61
