6.6.2 EzLINK
l Motion.NET 連線工具
6.6.2.1 EzLink 簡介
l EzLink 是一套串列控制的輔助工具，用來測試串列接線的功能是否正常。
l 當 EzLink 程式執行後，由系統偵測掃瞄目前已經存在線上的擴充功能模組，之後將在線上的
擴充模組自動歸類成 I/O 類別或 Motion 類別的分類，由列出的模組可得知目前系統上串列控
制模組的使用是否正常，配合點選各個擴充模組進行模組上的功能測試。
l EzLink 是作為一套系統建置所使用的輔助工具，藉由這套工具，可以釐清硬體端或軟體端的
錯誤輔助工具。
6.6.2.2 功能簡介
68

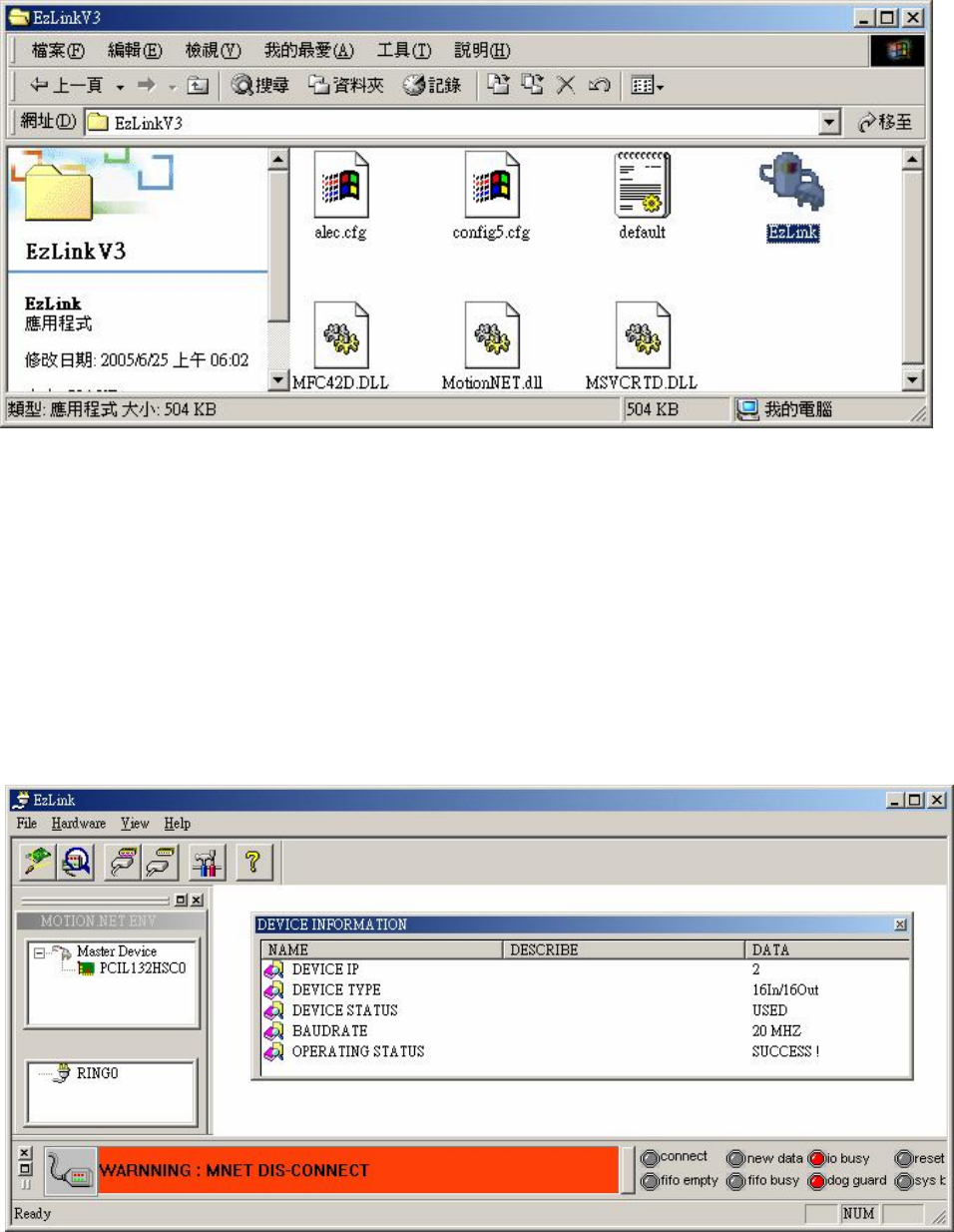

l 如下圖所示，當您啟動 D:\SYNTEK\EzLinkV3\EzLink
l 之後，系統會自動掃瞄，來定義目前 PC 系統中所有的 Motion.NET 的 Master 數量與配置狀況。
當主控裝置掃瞄完成後，會在裝置列表中顯示所擷取的裝置狀態，如下圖所示。即可得知目前
PC 系統中所裝設的主控裝置數量與各裝置的配置方式。
l 在程式畫面，最上面的為功能選單區域，視窗中的部分為一個 SDI 的操作模式，此區域中可
以顯示多個相關資訊的對話框。顯示區上方是工具列，可以進行基本的狀態操作。左方是顯示
主控系統與擴充功能模組列表的區域，右方則是擴充功能的基本訊息與操作控制對話框所在區
域，顯示畫面的下方為程式系統狀態顯示區，除了系統的基本連線狀態，也會顯示連線的細部
狀態功能。
6.6.2.3 擴充裝置連線功能
69

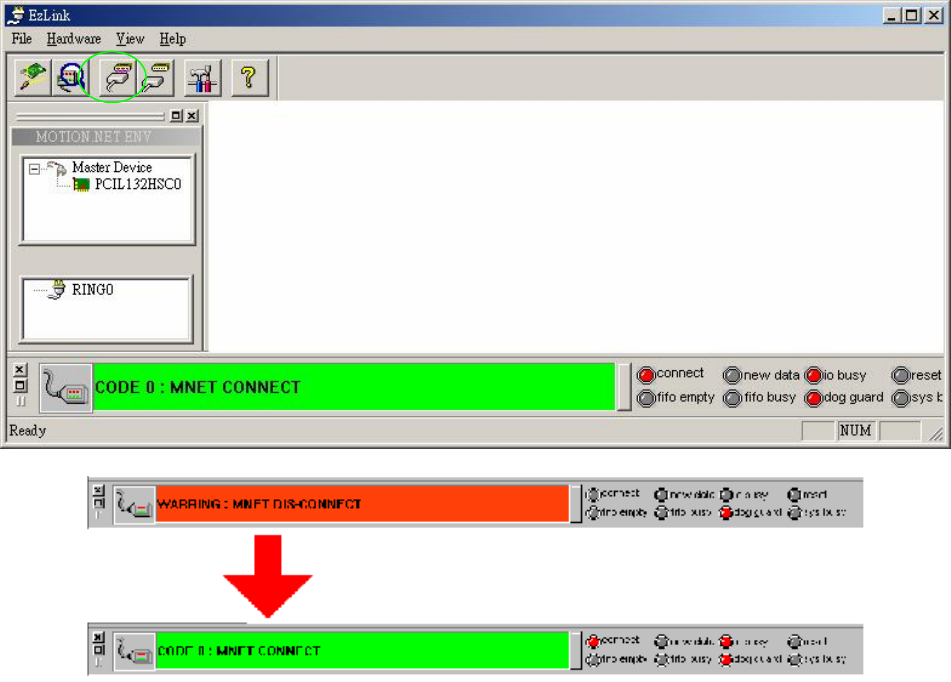

l 當 EzLink 完成主控裝置掃瞄後，程式端已經瞭解目前 PC 系統上的主控裝置配接狀態，接著
擴充裝置連線功能，驅動各個主控裝置進行裝置連線的動作。裝置由未連線狀態進入已經連線
狀態，可以由程式顯示畫面的下方狀態顯示列可以得知，整個未連線到已連線的狀態變化，如
下圖所示。
6.6.2.4 擴充裝置掃瞄功能
l 確定整個串列通訊機制已經完成建立與連線後，接 著 就 必 須 去掃瞄目前有多少個串列擴充模組
在線上使用。擴充裝置掃瞄功能就是用來瞭解目前線上可供使用與運作正常的模組數量，以及
這些擴充模組本身的屬性。
