76
l 請參考錯誤! 找不到參照來源。 DSP Motion 接線及指撥開關設定

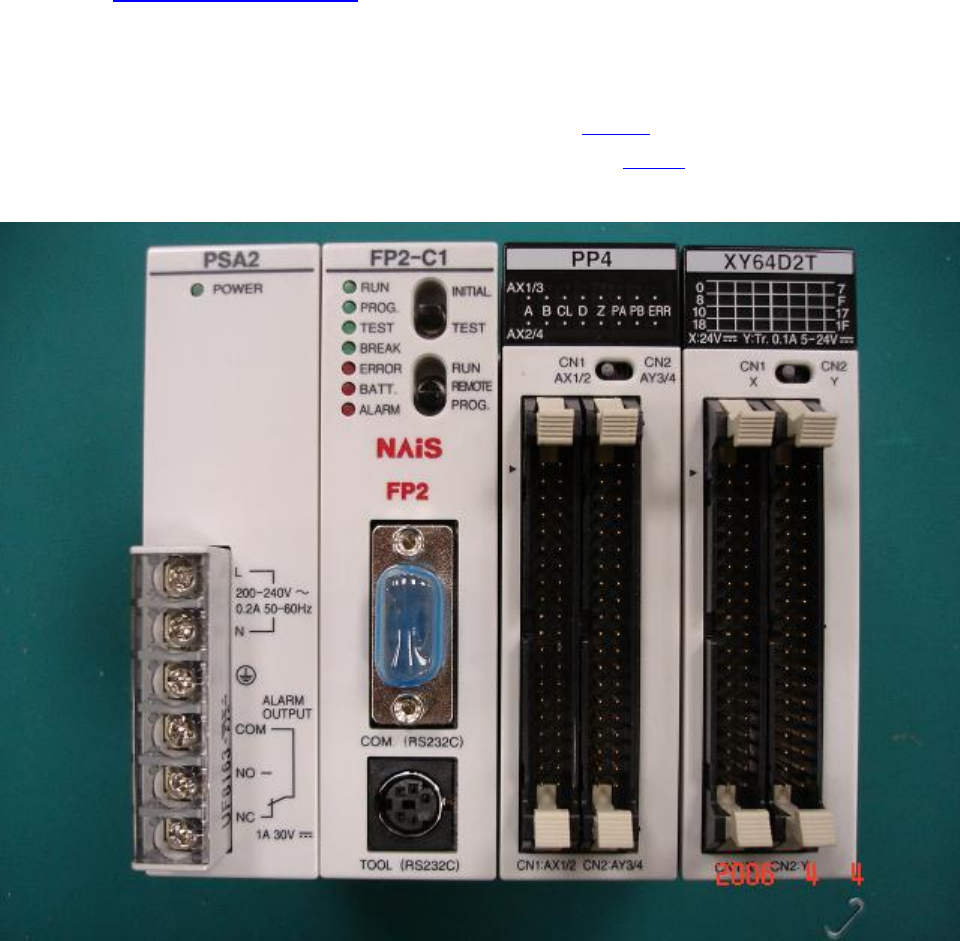

6.7 PLC ERROR
l 若 PLC 上 ERROR 燈號亮起，請先確認是否在步驟 1.2-1.3.1.4 所造成，若不是請重新開關再測
試，若還是異常，請洽詢相關人員。PLC 燈號說明請參考 1.6.1.1 Status indicator LEDs。
77
l TR7500 之 PLC 有自檢功能，可由 PC 上得知是否有異常，並參考表格中錯誤代碼，進行故障
排除。
錯 誤 訊 息 原因 對策
ERR E 01
文法錯誤,PLC 內程式有文法上之錯誤
請切換至 PROG 模式更正錯誤
ERR E 02
雙重輸出錯誤,有多次使用同一個線圈
做輸出之錯誤
請切換至PROG模式,檢查程式內之,R,T,C
線圈是否僅有一次輸出.或者在系統暫存
器 NO.20 選擇雙重輸出許可
ERR E 03
成對命令不成立錯誤.如跳躍指令(JP
與 LBL)必須一起使用.缺一則程式無
法執行
請切換至 PROG 模式,將缺少之指令輸入.
ERR E 04
參數時機不配合錯誤.寫入與系統暫存
器之設定不符合之命令語
請切換至 PROG 模式,確認系統暫存器之
內容,設定與命令語合適一致.
ERR E 05
命令位置錯誤.有一定寫入範圍(主程
式範圍,副程式範圍)之命令,在其範圍
外寫入等
請切換至 PROG 模式,在所定之範圍內輸
入命令.
ERR E 08
命令位置錯誤.有一定寫入範圍(主程
式範圍,副程式範圍)之命令,在其範圍
外寫入等
請以正確的寫入 OPRAND 組合.
ERR E 20
CPU異常錯誤
ERR E 21
RAM 異常錯誤 1
ERR E 22
RAM 異常錯誤 2
ERR E 23
RAM 異常錯誤 3
ERR E 24
RAM 異常錯誤 4
ERR E 25
RAM 異常錯誤 5
ERR E 26
RAM 異常錯誤 檢查 ROM 內資料
ERR E 27
編排單元之數值超過限制錯誤 減少編排單元之數值.
ERR E 28
系統暫存器異常錯誤 系統暫存器設定正確值.
ERR E 29
系統 BUS 時間輸出錯誤
78
ERR E 30
中斷異常錯誤 0.並無中斷要求,但中斷
確發生
必須考慮硬體異常及因雜訊所產生之誤
動作將電源切斷,檢查雜訊環境,執行維修
動作
ERR E 31
中斷異常錯誤 1.並無中斷要求,但中斷
確發生
必須考慮硬體異常及因雜訊所產生之誤
動作將電源切斷,檢查雜訊環境,執行維修
動作
ERR E 32
中斷異常錯誤 2.並無中斷要求,但中斷
確發生
必須考慮硬體異常及因雜訊所產生之誤
動作將電源切斷,檢查雜訊環境,執行維修
動作
ERR E 34
I / O 模組狀態錯誤
ERR E 35
裝置在子局上的模組,無法安裝在子局
上
請移開此模組.
ERR E 36
所使用的槽數或I / O點數,超過所允許
的極限
ERR E 37
所使用的槽數或I / O點數,超過所允許
的極限
ERR E 38
所設定的I / O配置,所指定的子局點數
與實際點數不符
ERR E 39
未裝置 IC 記憶卡或 IC 記憶卡已損壞
ERR E 41
高階模組錯誤(如 A/D、D/A…)
ERR E 42
I / O校對異常.目前連接的I / O模組與
初期狀態不同
ERR E 43
WDT 操作干擾.程式很耗時的被執行. 再試一次.
ERR E 45
操作異常. 檢查無法操作之指令.
ERR E 46
遙控 I / O 系統中的子局有未連線的情
況.
ERR E 47
遙控 I / O 系統中的 I / O 配置異常.
ERR E 50
電池異常 更換新電池.
ERR E 51
遙控 I / O 系統的終端站設定錯誤
ERR E 52
遙控 I / O 系統,I / O 更新同步錯誤
