图-4.12
表-4.3
脱模子程式编辑
Seg 指令序号
Motion Type 慢速脱模模式，分为三种“Continuous Move”连续模式；“Stepped Down”步进模式；“Stepped
Down/Up”上下步进模式。
Distance 慢速脱模距离
Speed 慢速脱模速度
Step Size 步进模式与上下步进模式时单步移动的幅度
Down Steps 上下步进模式时单次下降的步数
Up Steps 上下步进模式时单次上升的步数
Step Delay (msec) 步进模式与上下步进模式时单步之间的延迟时间（单位：毫秒）
Add Segment 增加指令
Remove Segment 删除指令
指令排序，上移
指令排序，下降

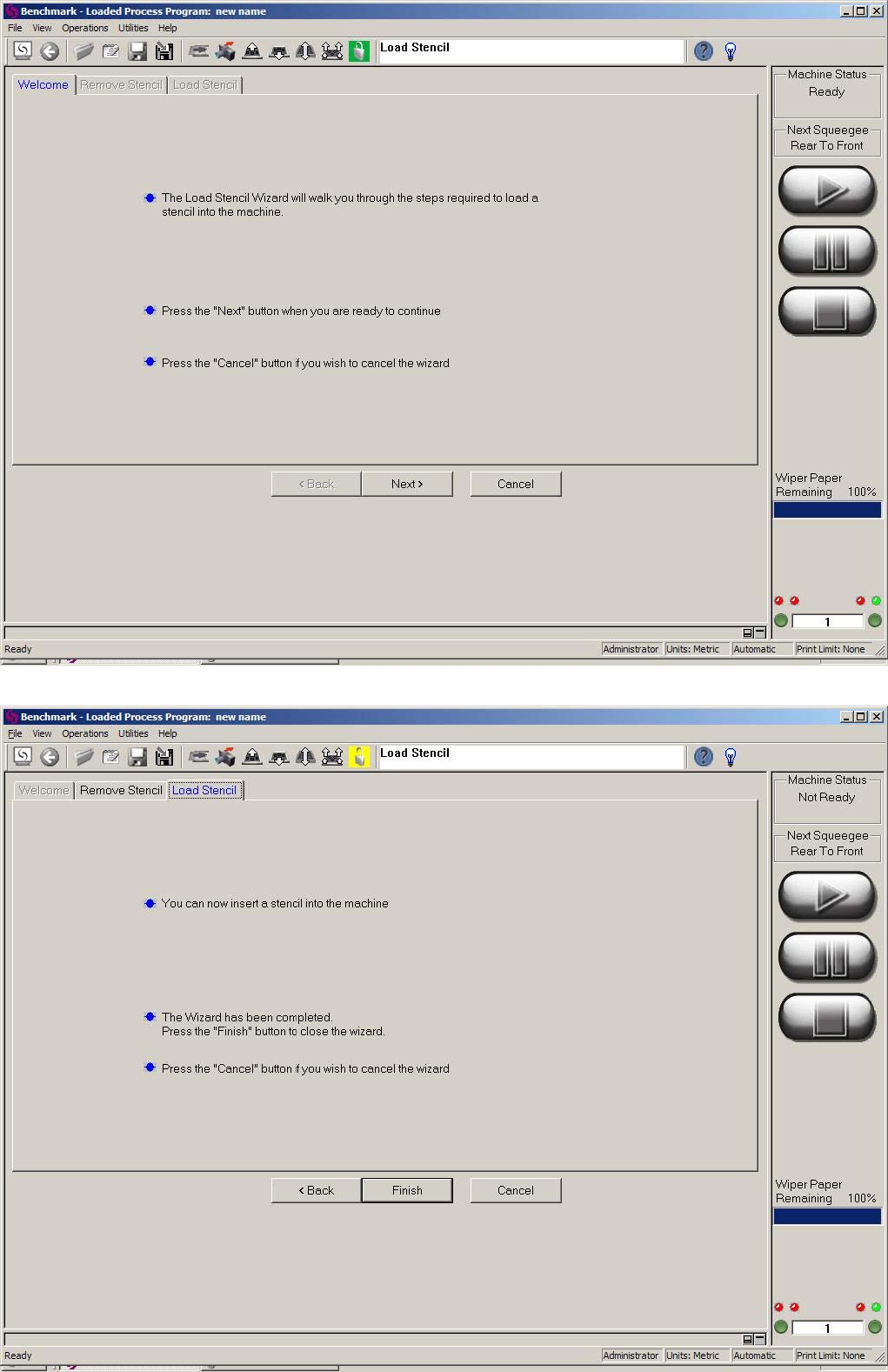

4.7. Load Stencil: 图-4.13 提示下一步必须要钢网才能进行，询问你是否现在放入。选择“Yes”进入放钢网步骤
的欢迎页面(图-4.14)，直接点击“Next”至 Load Stencil 页面，这时将钢网放入机台并注意要将钢网靠到钢网定
位柱上, 点击“Finish”进入下一步 Squeegee 页面（图-4.16）。
图-4.13
Momentum 中文操作说明 24/61
图-4.14
图-4.15
Momentum 中文操作说明 25/61
4.8. Squeegee: 刮刀相关设定，相关说明参见表-4.4,设定完成“Next”至 Wiper 页面（图-4.17）。
图-4.16
Squeegee Parameters
Teach Stroke
设定刮前后行程
Stroke (+)
刮刀行程
(+)
Stroke (-)
刮刀行程
(-)
Base Speed
刮刀速度
Force
刮刀压力
Blade Gap
（保持默认值：-2.0 mm）
Post Print Up Delay
刮刀上升延时
Post Print Lift Height
刮刀上升高度
Number of Strokes
印刷行程数
Squeegee Hop Amount
跳跃印刷
Normal 正常
Flood/Print 先舖材料再印刷
Stroke Type
Print/Flood
先印刷再舖材料
Flood Gap
舖材料间隙
Flood Speed
舖材料速度
Rheopump Parameters
Force
(选项，暂无效)
Base Speed
(选项，暂无效)
Zero Height Offset
(选项，暂无效)
Target Chamber Pressure
(选项，暂无效)
Paste Viscosity
(选项，暂无效)
Knead Parameters
