图 -4.21 表 -4.6 擦拭子程式编 辑 Profile Name 子程式名 Stroke Graphi c 擦拭步骤图示 Segment 指令 Dry S troke Rear T o Front 干擦由后往前 Dry S troke Front T o Rear 干擦由前往后 Solvent Stroke Rear T o Front 湿擦由后往前 Solvent Stroke Front T o Rear 湿擦由前往后 V …
图-4.20

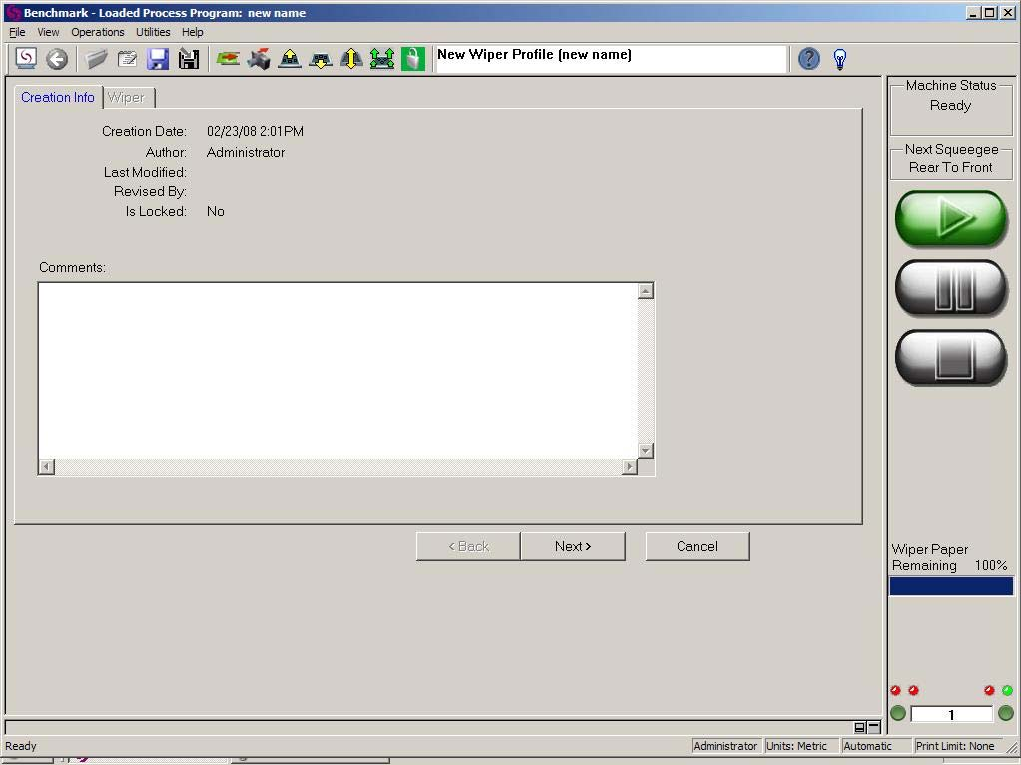

4.9.1.3 Wiper: 擦拭编辑设定相关说明如下（表-4.6），根据当前需要设定完成点击“Finish”返回 Wiper 页面，继
续点击“Next”下一步至图-4.22
Momentum 中文操作说明 29/61
图-4.21
表-4.6
擦拭子程式编辑
Profile Name 子程式名
Stroke Graphic 擦拭步骤图示
Segment 指令
Dry Stroke Rear To Front 干擦由后往前
Dry Stroke Front To Rear 干擦由前往后
Solvent Stroke Rear To Front 湿擦由后往前
Solvent Stroke Front To Rear 湿擦由前往后
Vacuum Stroke Rear To Front 真空擦由后往前
Type 类型
Vacuum Stroke Front To Rear 真空擦由前往后
Speed 擦拭速度
Index 定量值
Add Segment 增加指令
Remove Segment 删除指令
Test Profile 测试擦拭子程式
指令排序，上移
指令排序，下降
4.10. Dispenser: 自动加锡膏,该选项一般都未备配。保持默认值“Next”跳出图-4.23 提示下一步要进行 Vision 设
定,必须准备钢网与 PCB 并询问是否在现进板，点击“Ye s”完成进板步骤后至图-4.24。
Momentum 中文操作说明 30/61
图-4.22
图-4.23
4.11. Vision: Mark 识别设定相关项目说明如下表-4.7。首先将“Enable Alignment”选中，然后点击“Add”开始
Mark 的编辑步骤（图-4.25）。
