图 -4.22 图 -4.23 4.1 1. V ision: Mark 识别设定相关项目说明如下表 -4.7 。首先将“ Enable Alignment ”选中，然后点击“ Add ”开始 Mark 的编辑步骤（图 -4.25 ） 。 Momentum 中文操作说明 3 1 / 6 1
图-4.21
表-4.6

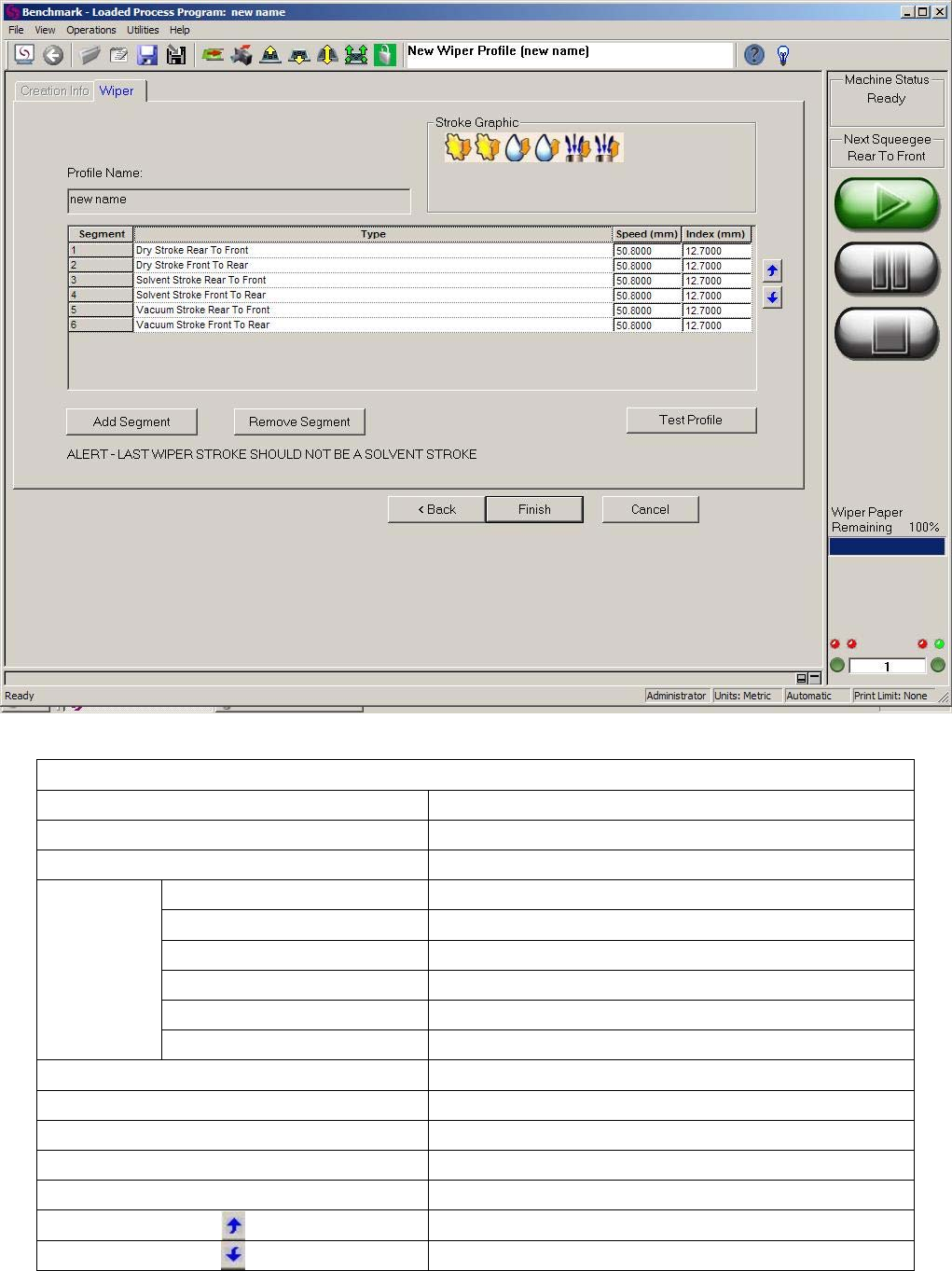

擦拭子程式编辑
Profile Name 子程式名
Stroke Graphic 擦拭步骤图示
Segment 指令
Dry Stroke Rear To Front 干擦由后往前
Dry Stroke Front To Rear 干擦由前往后
Solvent Stroke Rear To Front 湿擦由后往前
Solvent Stroke Front To Rear 湿擦由前往后
Vacuum Stroke Rear To Front 真空擦由后往前
Type 类型
Vacuum Stroke Front To Rear 真空擦由前往后
Speed 擦拭速度
Index 定量值
Add Segment 增加指令
Remove Segment 删除指令
Test Profile 测试擦拭子程式
指令排序，上移
指令排序，下降

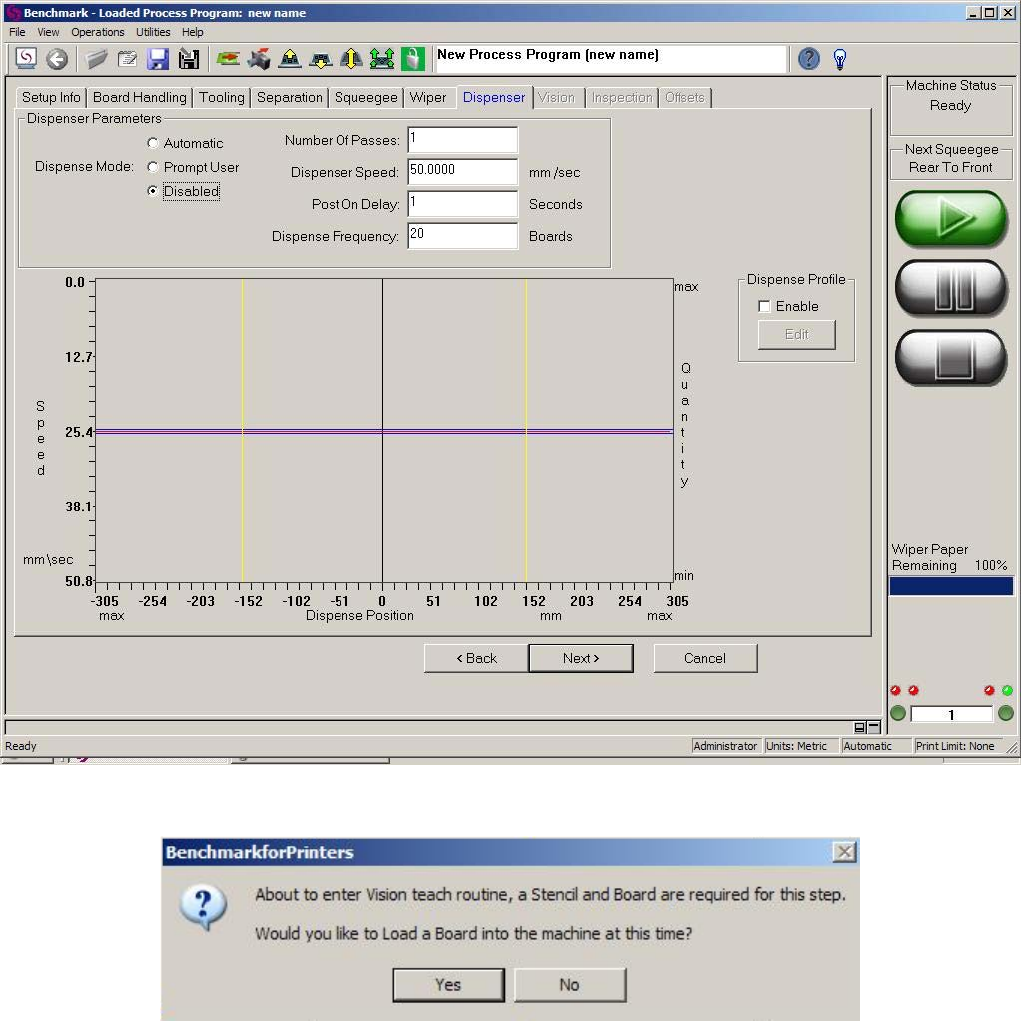

4.10. Dispenser: 自动加锡膏,该选项一般都未备配。保持默认值“Next”跳出图-4.23 提示下一步要进行 Vision 设
定,必须准备钢网与 PCB 并询问是否在现进板，点击“Ye s”完成进板步骤后至图-4.24。
Momentum 中文操作说明 30/61
图-4.22
图-4.23

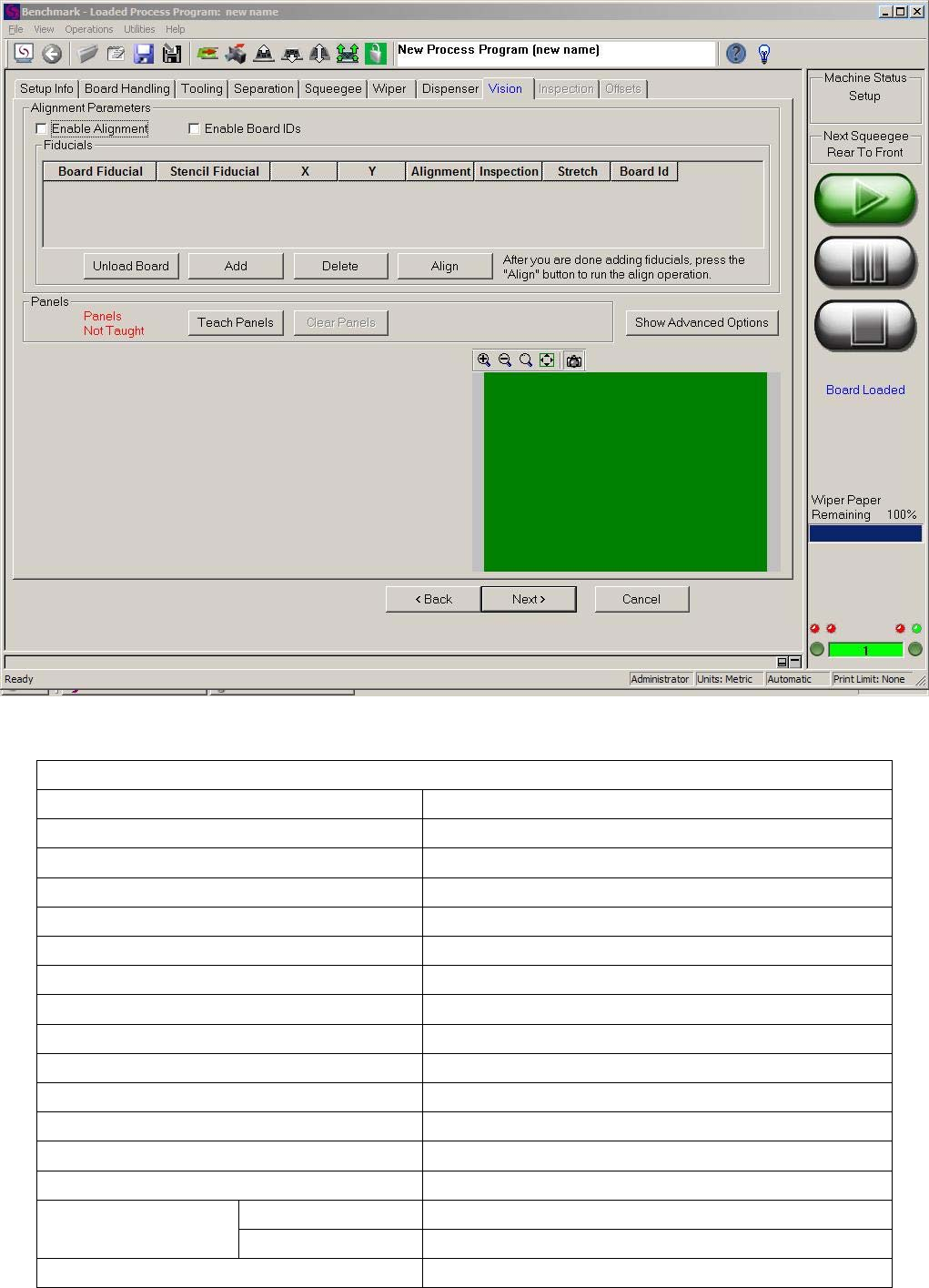

4.11. Vision: Mark 识别设定相关项目说明如下表-4.7。首先将“Enable Alignment”选中，然后点击“Add”开始
Mark 的编辑步骤（图-4.25）。
Momentum 中文操作说明 31/61
图-4.24
Alignment Parameters
Enable Alignment Mark 对位功能选项
Enable Board IDs PCB ID 识别功能选项
Board Fiducial PCB Mark 子程式名
Stencil Fiducial 钢网 Mark 子程式名
X X 坐标
Y Y 坐标
Alignment Mark 对位
Inspection 2D 检查
Stretch Mark 误差
Board Id PCB ID 识别
Load/Unload Board 进/出板
Add 增加 Mark 点
Delete 删除 Mark 点
Align 对位
Teach Panels （使用较少，暂不说明）
Panels
Clear Panels （使用较少，暂不说明）
Show /Hide Advanced Options 显示/隐藏 高级选项
表-4.7
4.11.1 Mark 编辑
4.11.1.1 Mark 用途选择：图-4.25 左上角为 Mark 用途选择，通常保持默认值选择前三项即可，“Next”下一步至
图-4.26。
