图 -4.26 图 -4.27 4.1 1.1.3 定义图像框 ：首 先移动相机对准 PCB Mark 中心，这里说一下 Benchmark 相机移动方式。可以在两个区 域进行，第一是左下角绿色区域代表 PCB, 在这里双击鼠标可以让相机移动至 PCB 相应位置（主要用于粗调） ； 第二为右边图像区域， 在图像区域内任意位置双击相机中心将移至该点， 如果在图像区域任意位置长按鼠标左键 相机将朝该方向连续移动并且该位置离十字坐标中心距离越…
图-4.25

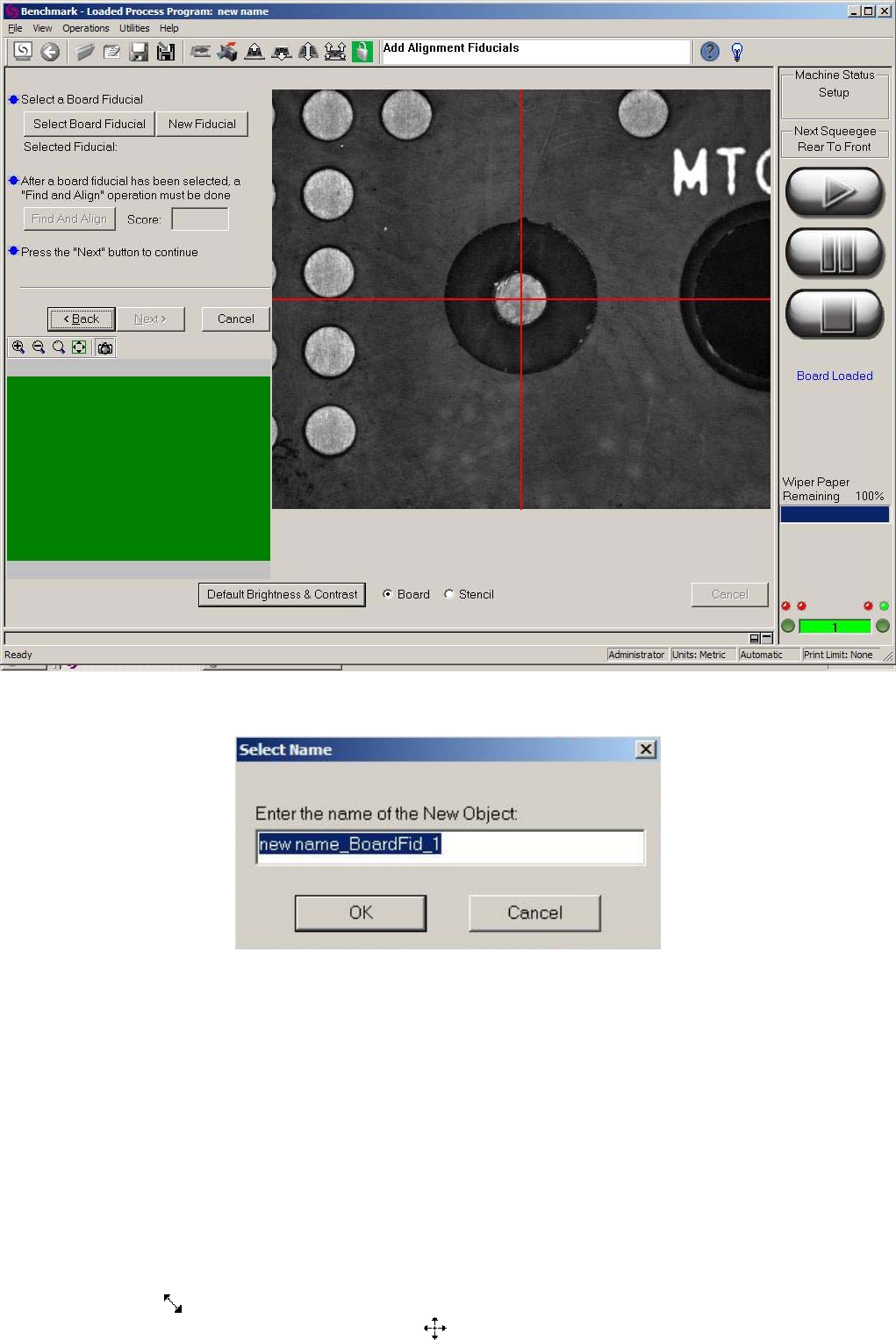

4.11.1.2 选择 Mark 子程式：可以点击“Select Board Fiducial”选择已有的或点击“New Fiducial”新建一个。我
们点击“New Fiducial”新建一个吧，要不就没什么说头了。这时会跳出图-4.27 设定新 Mark 子程式名，可以保
持其默认名或自定一个，“OK”到了图-4.28。
Momentum 中文操作说明 33/61
图-4.26
图-4.27

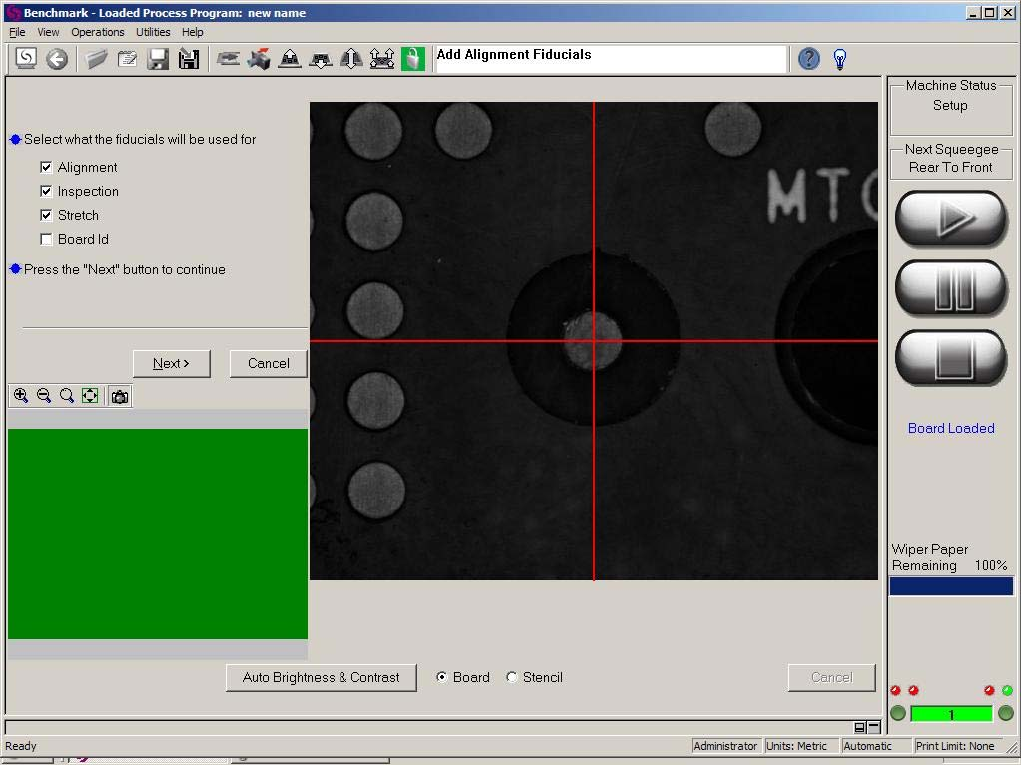

4.11.1.3 定义图像框：首先移动相机对准 PCB Mark 中心，这里说一下 Benchmark 相机移动方式。可以在两个区
域进行，第一是左下角绿色区域代表 PCB,在这里双击鼠标可以让相机移动至 PCB 相应位置（主要用于粗调）；
第二为右边图像区域，在图像区域内任意位置双击相机中心将移至该点，如果在图像区域任意位置长按鼠标左键
相机将朝该方向连续移动并且该位置离十字坐标中心距离越远速度越快、距离越近速度越慢，直至松开鼠标左键
停止。
其次选择 Mark 类型，有“Generic”普通“Circle-Synthetic Model”圆形-自定义“Rectangle-Synthetic Model”
矩形-自定义“Diamond-Synthetic Model”菱形-自定义四种，如果 Mark 不是非常特别全部使用默认值“Generic”
即可。

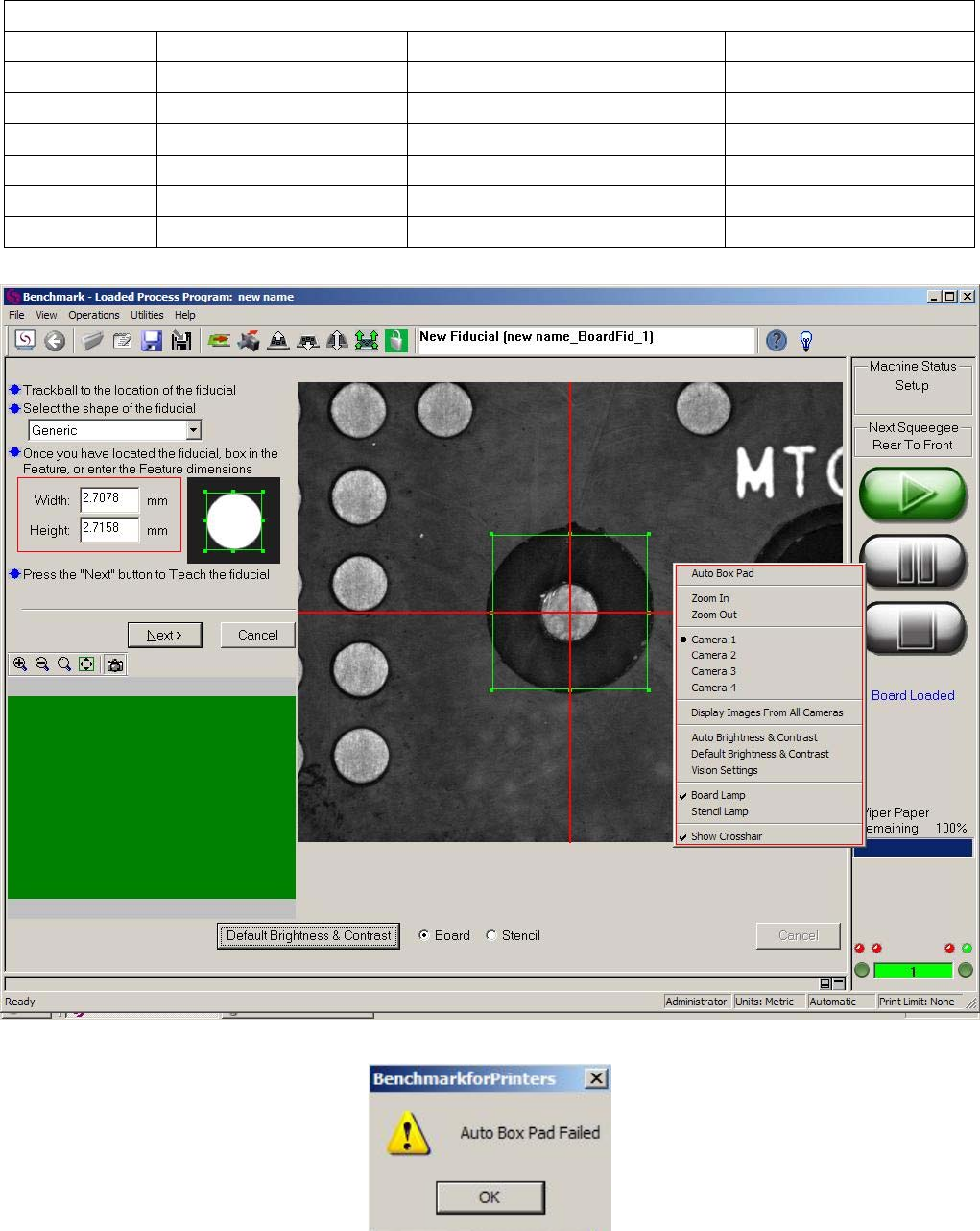

然后定义图像框的大小，定义图像框大小有三种方式。第一种对准 Mark 中心在图像区域点击鼠标右键会出
现图-4.28 中右边红色框中所示菜单，选择“Auto Box Pad”进行自动识别。这种方式最快捷，但并不是每次都能
通过（如图-4.29 所示）或识别的不是很精准这时就可以使用第二与第三种方式。第二种手动调整图像框大小并
移动图像框对准 Mark，调整图像框大小时将鼠标移动至图像框（即图像区域的绿色框）四角的任意一角当鼠标
指针变成双向箭头“
”时常按左键即可调整图像框大小，完成后松开左键。调整图像框位置方式为鼠标移动到
图像框范围内这时鼠标指针变成上下左右四向箭头“
”时常按左键即可移开图像框，完成后松开左键。第三
种方式是如果知道 Mark 点的大小可直接在图-4.28 左边红色框内的“Width”宽度“Height”高度输入数值设定
图像框大小并将其对准 Mark 中心。
好了，定义图像框步骤完成，“Next”至图-4.30。顺便一起把图像区域鼠标右键菜单说明一下：
Momentum 中文操作说明 34/61
Vision 右键菜单
Auto Box Pad 自动识别 Display Images From All Cameras (选项，暂无效)
Zoom In 缩小图像 Auto Brightness & Contrast 自动调整亮度与对比度
Zoom Out 增大图像 Default Brightness & Contrast 默认亮度与对比度
Camera 1 PCB 图像 Vision Settings 手动设定亮度与对比度
Camera 2 钢网图像 Board Lamp PCB 灯泡
Camera 3 (选项，暂无效) Stencil Lamp 钢网灯泡
Camera 4 (选项，暂无效) Show Crosshair 显示十字坐标线
表-4.8
图-4.28
图-4.29
4.11.1.4 定义搜寻框：现 在 图 -4.30 可以看到两个方框，里面蓝色的是已经定义好的图像框，外面绿色的是现在需
要定义的搜寻框。搜寻框的大小调整与位置移动方式与图像框一样不再重复了,修改了搜寻框的默认状态后
“Teach/Locate”会由灰色变为黑色而“Test Locate”会由黑色变为灰色,需要点击一下“Teach/Locate”才能恢复
和进行下一步。如果你保持搜寻框的默认状态那么上一步就不必了，直接点击“Test Locate”看看分值如何，还
不错的话就“Save”吧! 下一步图-4.31。
