4.1 1.1.7 对位： 终于完成 Mark 子程式的编辑回到 Vi s i o n 页面了，别急！ 还有些步骤需要完成。 点击“ Align ”让 机台识别一下 Mark 并进行对位调整，这时会跳出图 -4.35 让你确认。选择“ Ye s ”自动进行，完成时跳出图 -4.36 的提示让你重新放一次钢网，记住要让钢网的边靠到钢网定位柱。 “ OK ”回到 Vi s i o n 布面。 图 -4.34 图 -4.35 Momentum…

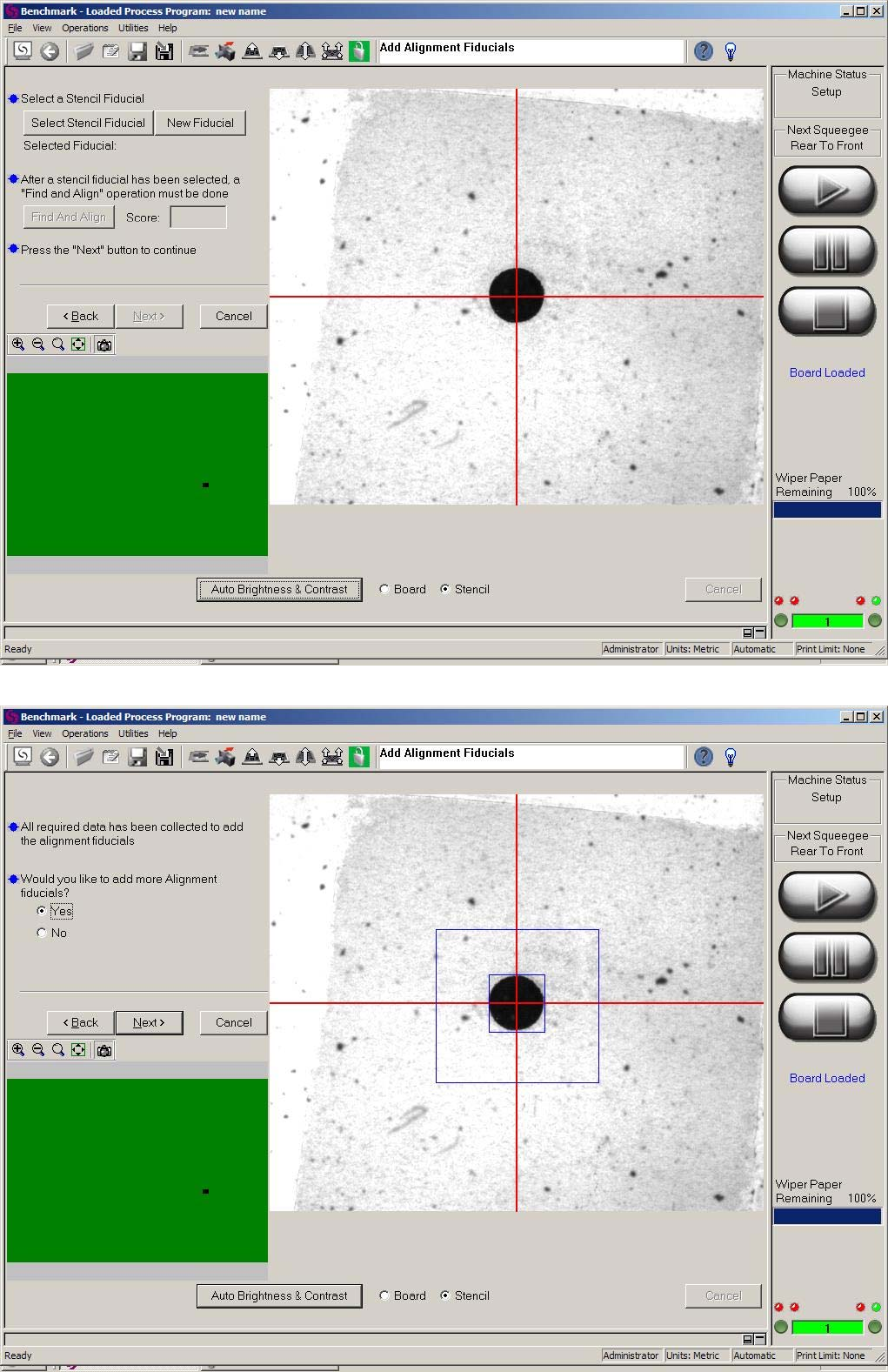

图-4.32
图-4.33
Momentum 中文操作说明 38/61

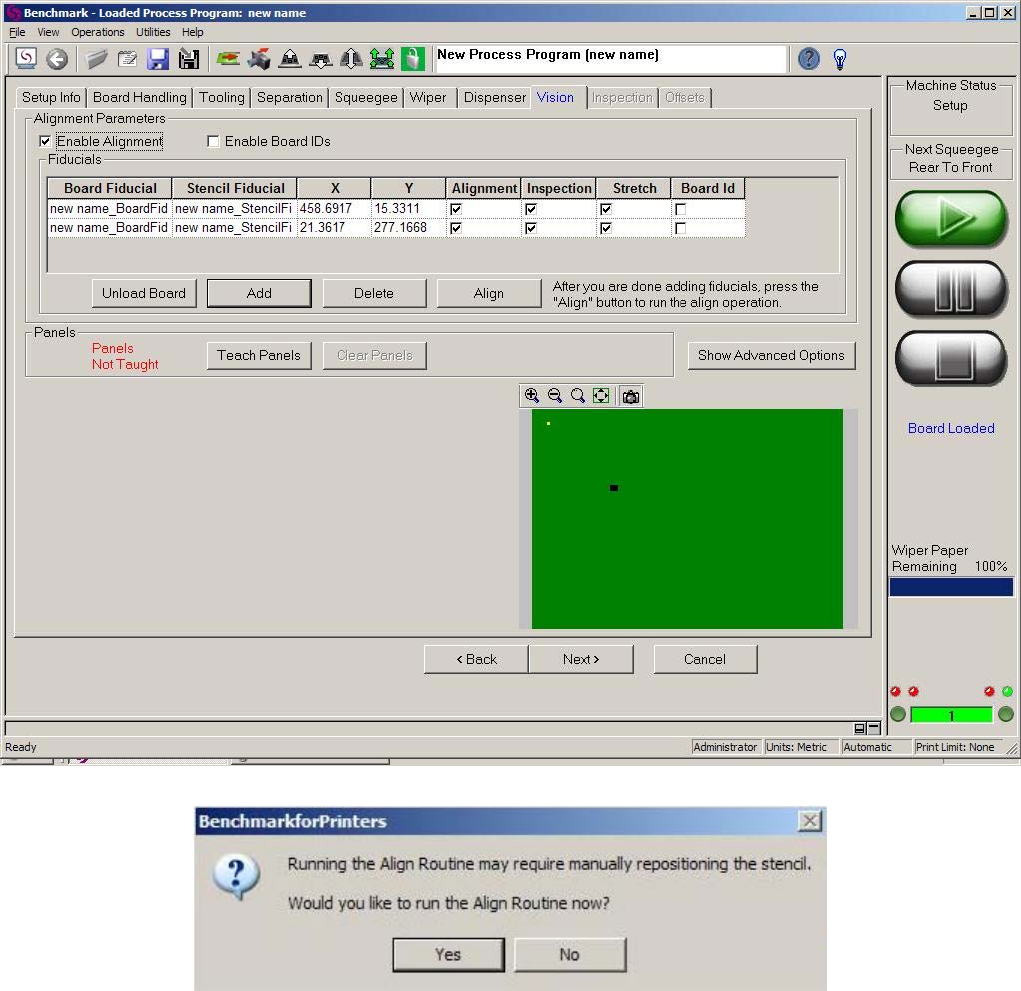

4.11.1.7 对位：终于完成 Mark 子程式的编辑回到 Vision 页面了，别急！还有些步骤需要完成。点击“Align”让
机台识别一下 Mark 并进行对位调整，这时会跳出图-4.35 让你确认。选择“Yes”自动进行，完成时跳出图-4.36
的提示让你重新放一次钢网，记住要让钢网的边靠到钢网定位柱。“OK”回到 Vision 布面。
图-4.34
图-4.35
Momentum 中文操作说明 39/61

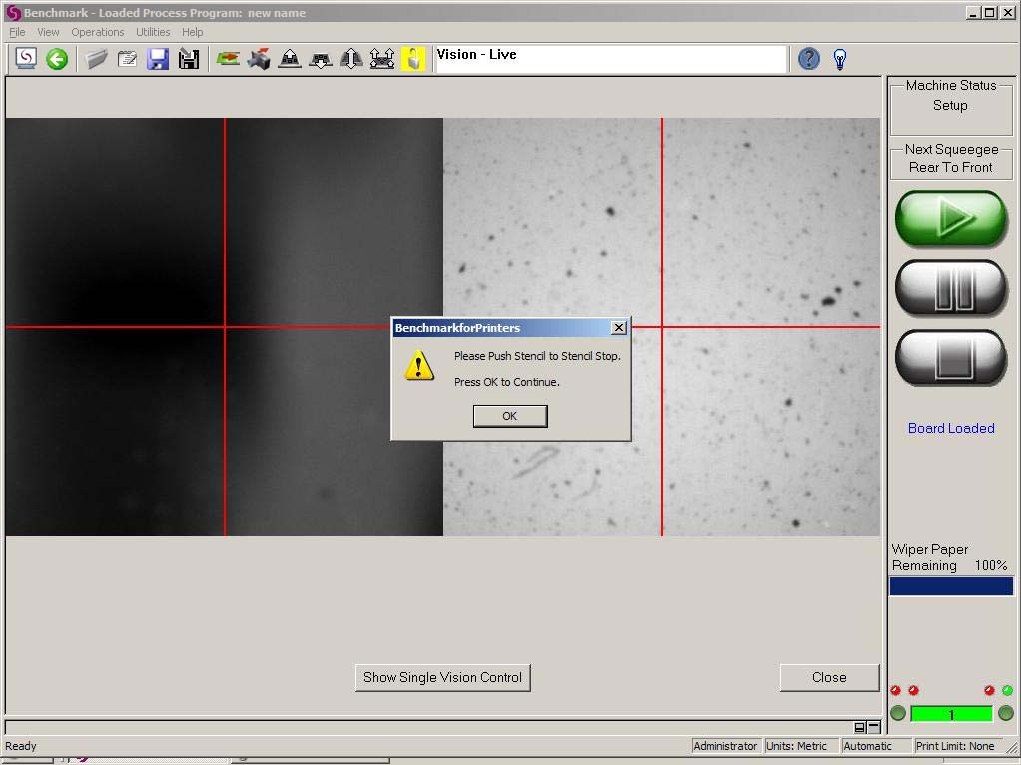

图-4.36
4.11.1.8 高级选项：恭喜各位，看完下面的表-4.8 高级选项说明后你就已经读完 Momentum 操作最长的部分，辛
苦了！下一步图-4.38。
