图-5.7

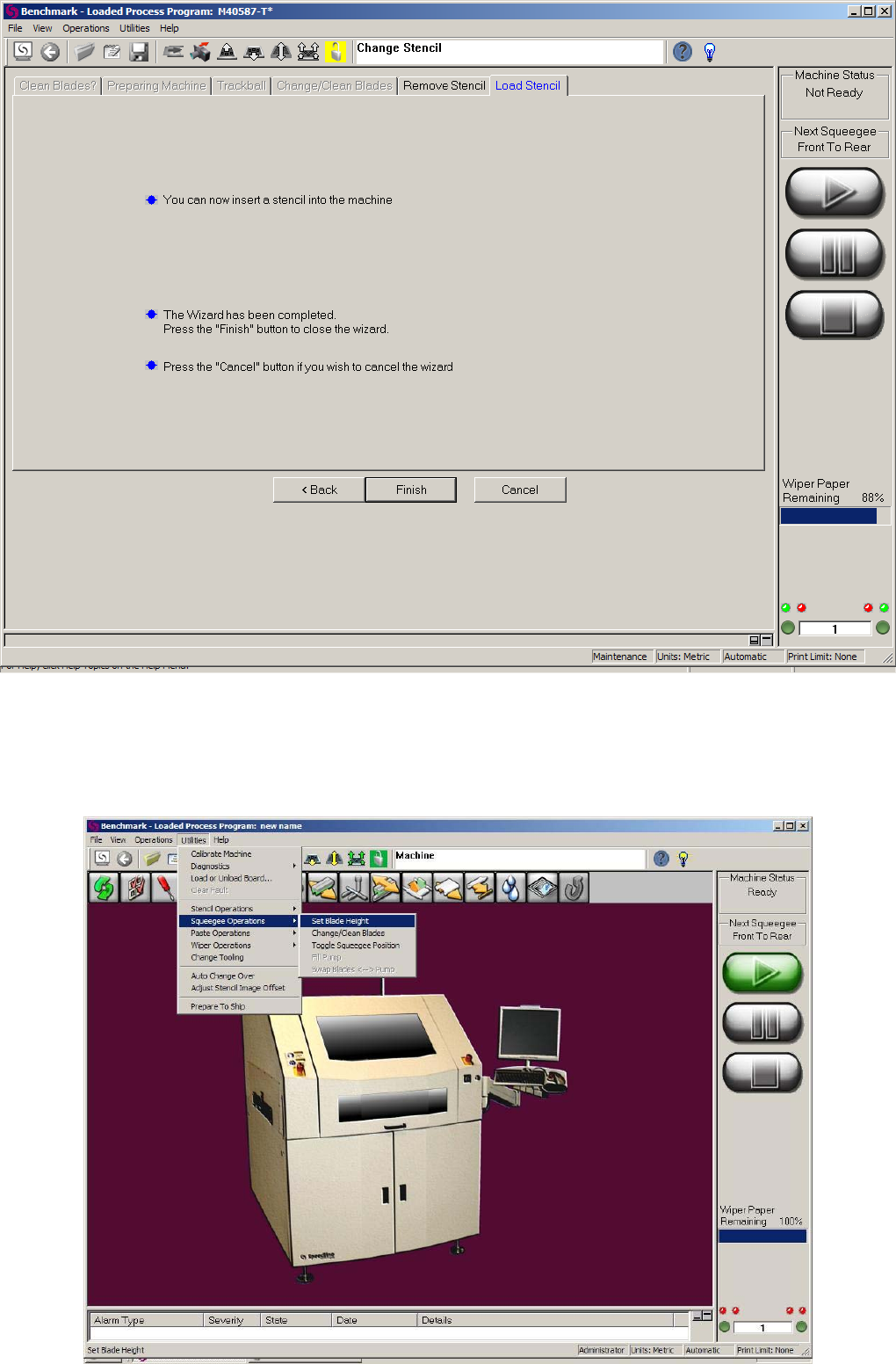

5.2.5. 将钢网靠上钢网定位柱，点击“Finish”完成。
图-5.8
5.3 Momentum 测刮刀高度（手动）
5.3.1.在 Benchmark 主画面菜单栏依次选择“Utilities→Squeegee Operations→Set Blade Height”或相应快捷
键进入图-5.10。
Momentum 中文操作说明 49/61
图-5.9

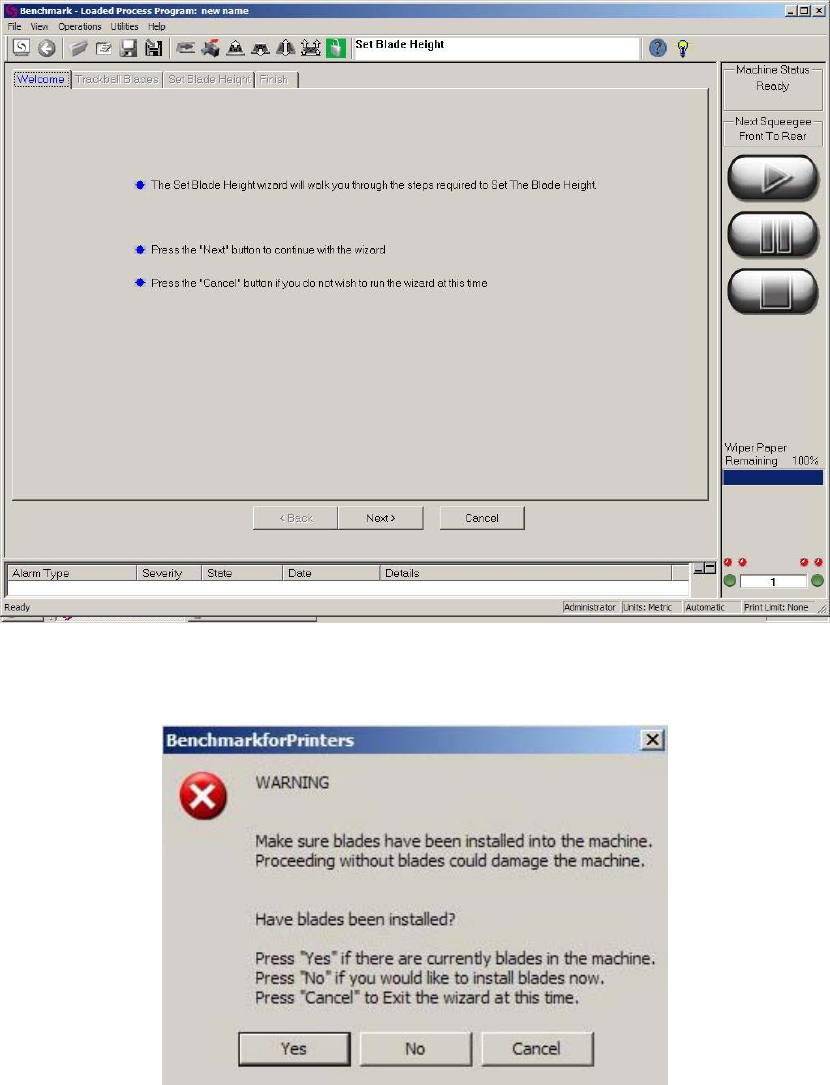

5.3.2. Set Blade Height 欢迎页面，“Next”下一步图-5.11。
图-5.10
5.3.3. 提示这个步骤必须要安装刮刀才能进行，询问刮刀是否已经装好？“Yes”确认已装好刮刀、“No”现在开
始装刮刀、“Cancel”取消。
图-5.11
Momentum 中文操作说明 50/61
5.3.4. 左键长按“Trackball”并移动鼠标调整刮刀位置。
图-5.12
5.3.5. 测刮刀高度开始了，先看看表-5.2 对图-5.13 中项目的说明。首先左键长按“Trackball”向下移动鼠标降下
刮刀接近钢网表面，再点击“Step +” “Step –”移动刮刀使得刮刀与钢网刚好接触为准，上下步进的幅度可以
更改“Step Amount”进行设定。关于刮刀与钢网刚好接触如何判断有个方法，事先准备一张纸放于刮刀与钢网
之间，慢慢降下刮刀并来回抽动纸当感觉到有点紧时就差不多了，点击“Set Blade Height”即可。前后刮刀都完
成此步骤后“Lower Front Blade”“Lower Rear Blade”两处将会由灰色变成黑色可用，点击它们可以看已设定好
的刮刀高度，恢复时点击“Raise Blade”。好了，依次点击“Next”“Finish”刮刀高度就设定完成了。
图-5.13
Set Blade Height
Step Amount 单步动作幅度 Set Blade Height 设定刮刀高度
