Momentum 中文操作说明 - 第53页
图 -5.15 5.4.2. 首先进入“ We l c o m e ”页面直接“ Next ”至“ Load Board ”页面。这里可以进行“ Change S tencil ”更换钢 网与“ Load Board ”进板两项操作，如果你没有放错钢网的话我们就点击“ Load Board ”吧，到图 -5.17 了。 Momentum 中文操作说明 5 3 / 6 1
Trackball 刮刀上下连续移动 Lower Front Blade 下降至前刮刀高度
Step + 单步向上 Lower Rear Blade 下降至后刮刀高度
Step - 单步向下 Raise Blade 刮刀复位
表-5.2
5.3.6. 关于自动测刮刀高度说明，在 Benchmark 主画面菜单栏依次选择“View→Configuration→Machine”（如
图-5.14），将“Enable Auto Compliance Connection”选中，这时测刮刀高度的页面内将不会有“Trackball Blades”
步骤并且 Table 会上升到钢网高度。测刮刀高度时刮刀在固定轨道边的正上方，因此要注意保持轨道的清洁。在
“Set Blade Height”页面仍然按手动的步骤进行，只是点击“Next”后机台会再进行一次自动测量，然后“Finish”
完成。
图-5.14
5.4 Momentum 钢网对位

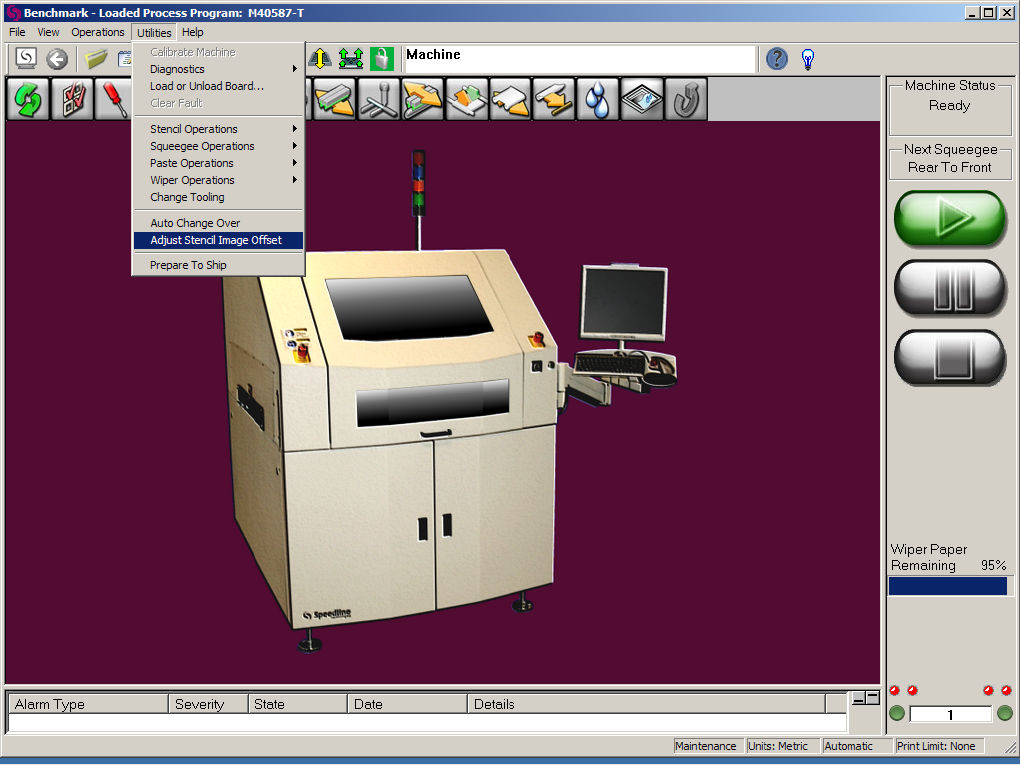

5.4.1. 在 Benchmark 主画面菜单依次选择“Utilities→Adjust Stencil Image Offset”。
Momentum 中文操作说明 52/61
图-5.15

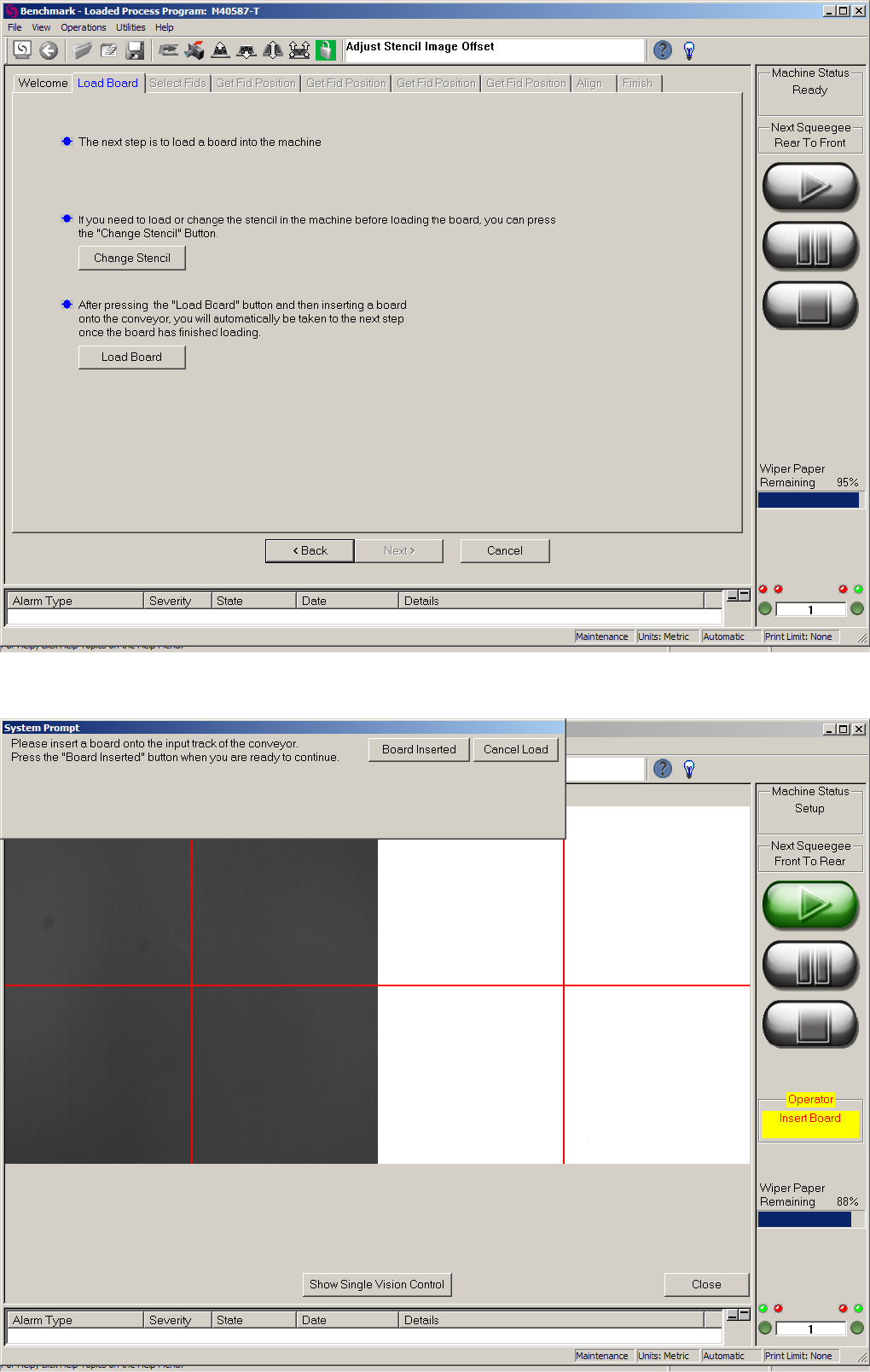

5.4.2. 首先进入“Welcome”页面直接“Next”至“Load Board”页面。这里可以进行“Change Stencil”更换钢
网与“Load Board”进板两项操作，如果你没有放错钢网的话我们就点击“Load Board”吧，到图-5.17 了。
Momentum 中文操作说明 53/61
图-5.16
5.4.3.将 PCB 放到进板端轨道上后点击“Board Inserted”。
Momentum 中文操作说明 54/61
