3D SPI 结构、电气手册 思泰克光电科技有限公司 Pa ge 9 Copyright by Sinic-T ek V ision T echnology Co., Lt d. 三．电气系统 3.1 电源电路接线图 思 泰 克 光 电 Sinictek-Vision Technology
3D SPI 结构、电气手册 思泰克光电科技有限公司
Page 8 Copyright by Sinic-Tek Vision Technology Co., Ltd.
二．压缩空气系统
2.1 压缩空气气路图
2.2 气动件常用配件表
序号 部件名称 型号规格 单位 数量
1
气缸 JC20B20-M-SR1-11R
个2
2
气缸 JC20B20
个2
3
电磁阀 AM520-01-D9
个2
4
过滤调压器 FR500C-02G
个1
5
节流阀 ISC4-M5
个10
6
压力开关 MAL-07
个1
气动件常用配件
思 泰 克 光 电
Sinictek-Vision Technology
3D SPI 结构、电气手册 思泰克光电科技有限公司
Page 9 Copyright by Sinic-Tek Vision Technology Co., Ltd.
三．电气系统

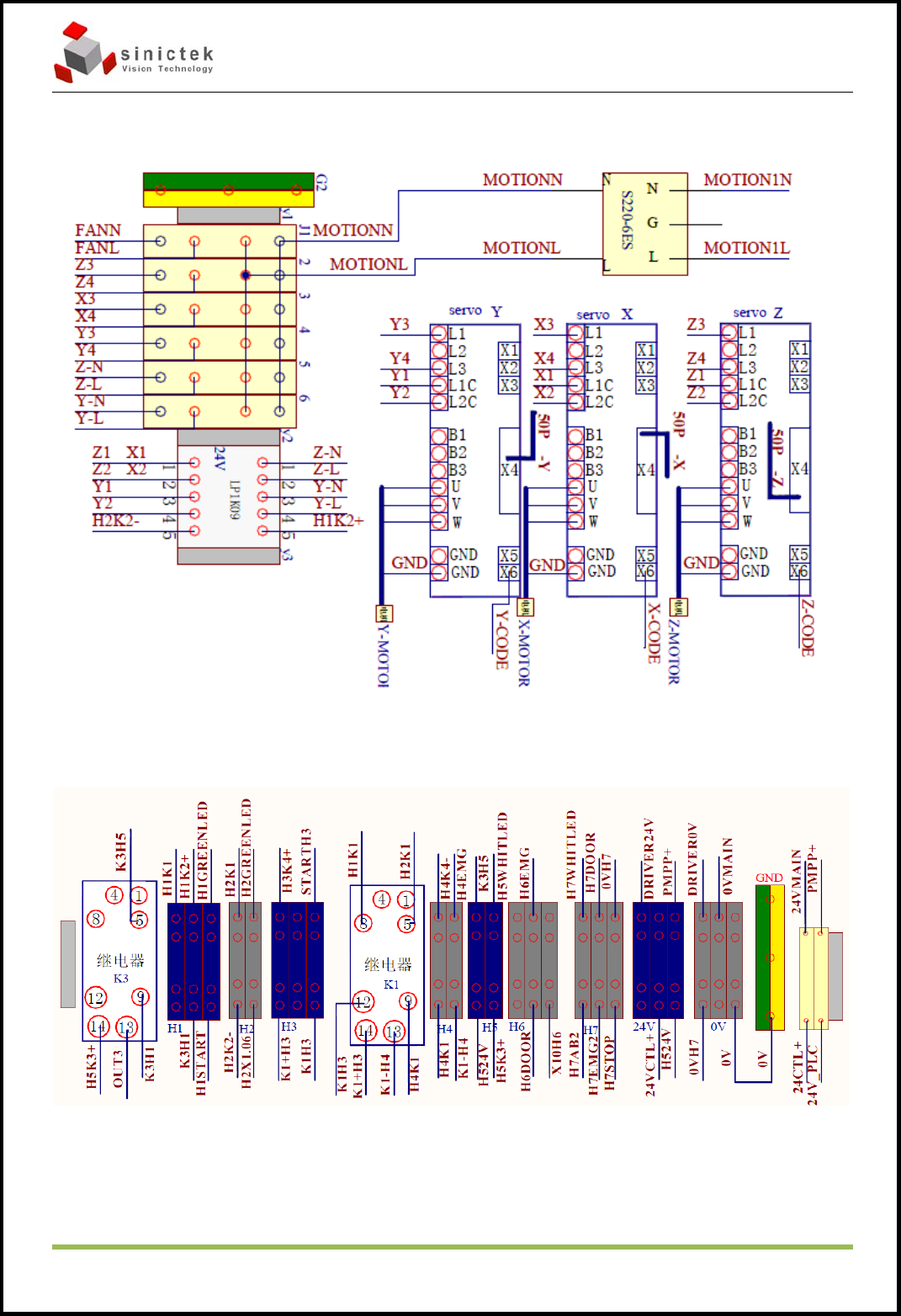

3.1 电源电路接线图
思 泰 克 光 电
Sinictek-Vision Technology
3D SPI 结构、电气手册 思泰克光电科技有限公司
Page 10 Copyright by Sinic-Tek Vision Technology Co., Ltd.
3.2 伺服驱动电路接线图
3.3 伺服控制接线图
