Samsung Component Placer SM41 1 Intr oduction 5-6 5.4.2. The Sensor Part List （传感器部品清单） 表 5-1. The table of sens or part list No PA R T N O P ART NA ME TYPE Q’TY REMARK 1 J3212022A PHOTO SENSOR EE-SX674 12 X/Y -AXIS HOME…
传感器的功能
5-5
5.4. 设备上传感器的位置

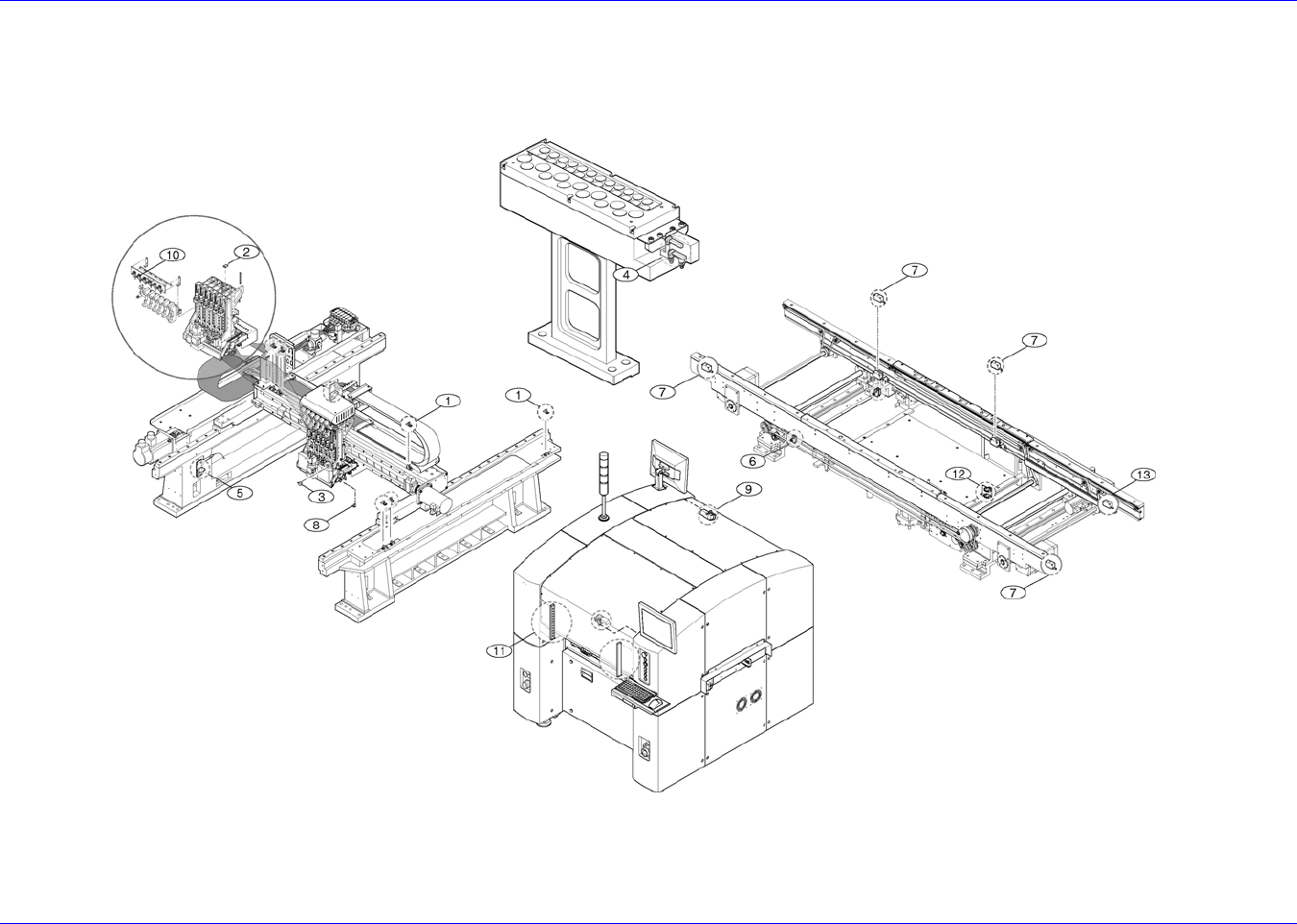

5.4.1. The Sensor Lay-Out（传感器的排列图）
图
5-4.
传感器的
Layout
Samsung Component Placer SM411 Introduction
5-6
5.4.2. The Sensor Part List（传感器部品清单）
表
5-1. The table of sensor part list
No PART NO PART NAME TYPE Q’TY REMARK
1 J3212022A PHOTO SENSOR EE-SX674 12 X/Y-AXIS HOME/LIMIT
2 J3212048A MICRO PHOTO SENSOR PM-U24 12 Z-AXIS HOME/LIMIT
3 J90831039A R HOME SENSOR CABLE ASS’Y SM33-HD007 6 THETA
4 J90831135A ANC SENSOR CABLE ASS’Y SM33-CV010 2 ANC SENSOR OPEN / CLOSE
5 J32110015B PHOTOELECTRIC SWITCH E3T-ST11 2M 8 FEEDER UNLOCK CHECK
6 J3211048A PHOTO SENSOR E3S-LS3N 4 PCB DETECTING (Work Station)
7 J3211032A PHOTO SENSOR BYD30-DDT 5 PCB DETECTING (Shttle)
8 J3212027A MICRO PHOTO SENSOR PM-L24 2 MIRROR HOME
9 J34091001A SAFETY DOOR SWITCH D4NS-2BF 2 CHECK DOOR OPEN
10 J3212002A SENSOR EE-SX670A 6 AUTO PCB WIDTH-HOME/LIMIT
11 J90831139A FRONT AREA SENSOR CABLE ASS’Y SM33-CV016 2 SAFETY SENSOR
J90831141A REAR AREA SENSOR CABLE ASS’Y SM33-CV018 2 SAFETY SENSOR
Module Function
6-1
第6章. Module Function
6.1. Head组件（Head Assembly）
6.1.1. Head组件

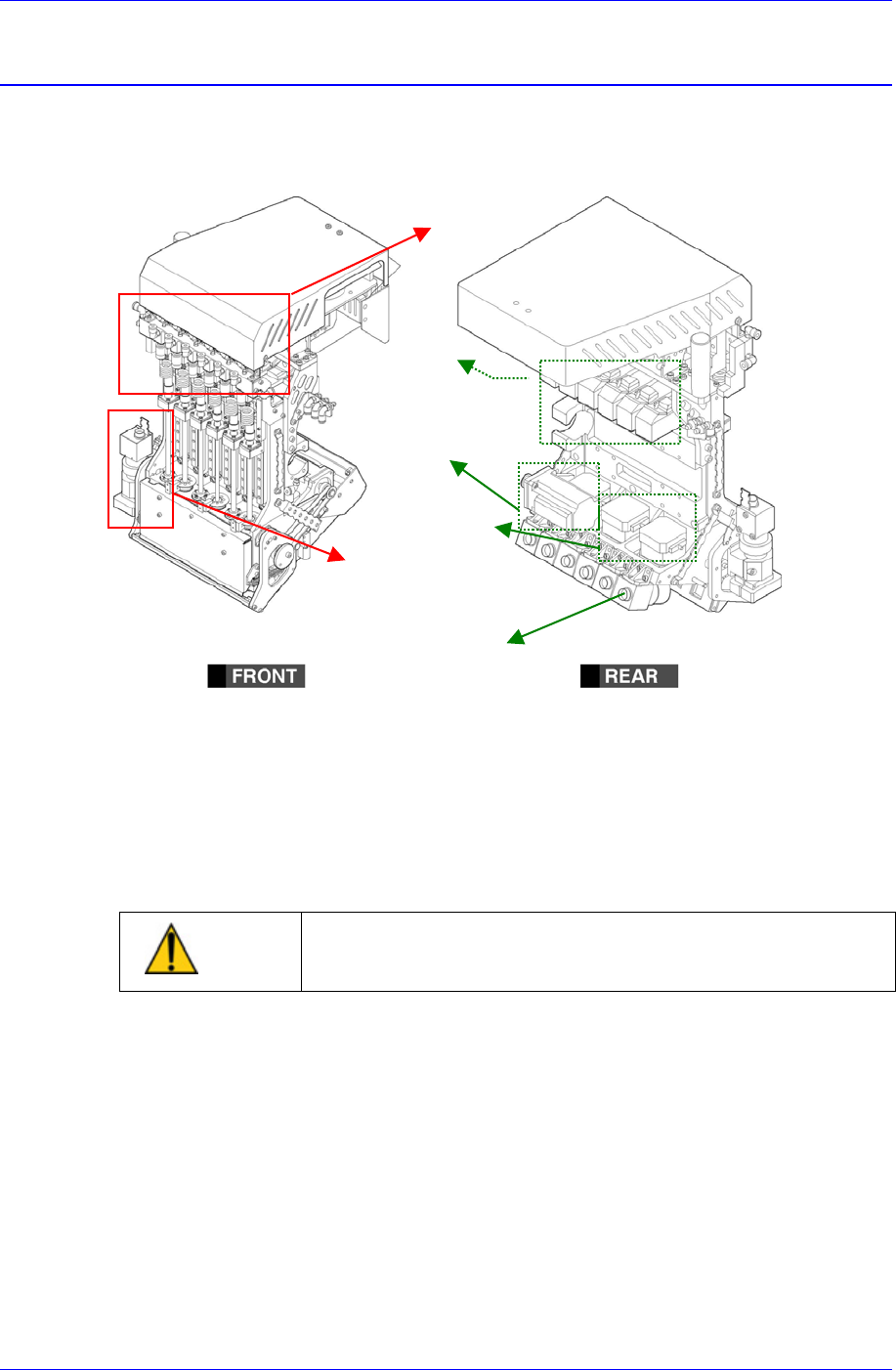

图
6-1. Head Assembly
吸头组件 （ Head Assembly ） 用一个模块制作 ， 此模块由6个轴单元 （ Spindle
Units）来构成。
每个Spindle有各自的Flying Vision Camera，因为它采用了非接触式部品排列方
式（中心定位方式），使得设备运行操作更加稳定。为了从带式喂料器（Tape
Feeder ）同时Pickup 所有Spindle ，安装Spindle 时每个Spindle 之间留有间隙
(30.00mm)。
警 告
当吸头的Z轴下降时，将手伸到吸头下面可能有受伤的危险。
设备运行时不可以将手伸到吸头下面。
真空阀（Vacuum Valve）
θ轴的马达
基准点摄象机
（Fiducial Camera）
Flying Vision
Z轴的马达
Mirror轴 Motor
