2. 当把新的设备移到已设置好的设备旁，降低设备Foot调到接近已有设备水平。
然后调整水平将水平差保持在低于0.05mm/m. 。
3. 用水平计量器将设备移动到使已设置好的基准设备和 传送装置(Conveyor)边界
部分之间保持3~5mm距离的位置。
4. 请重新核对设备标准。（参照以前的测评顺序）
5. 将 PCBs分别放到两台设备的 传送装置(Conveyor)上并将设备水平差设置为0.0
5~0.5mm，使 PCBs足够向下移动。基本上 传送装置(Conveyor)的 slope应设置
到允许 PCB 的”Downflow”沿着 PCB移动的方向

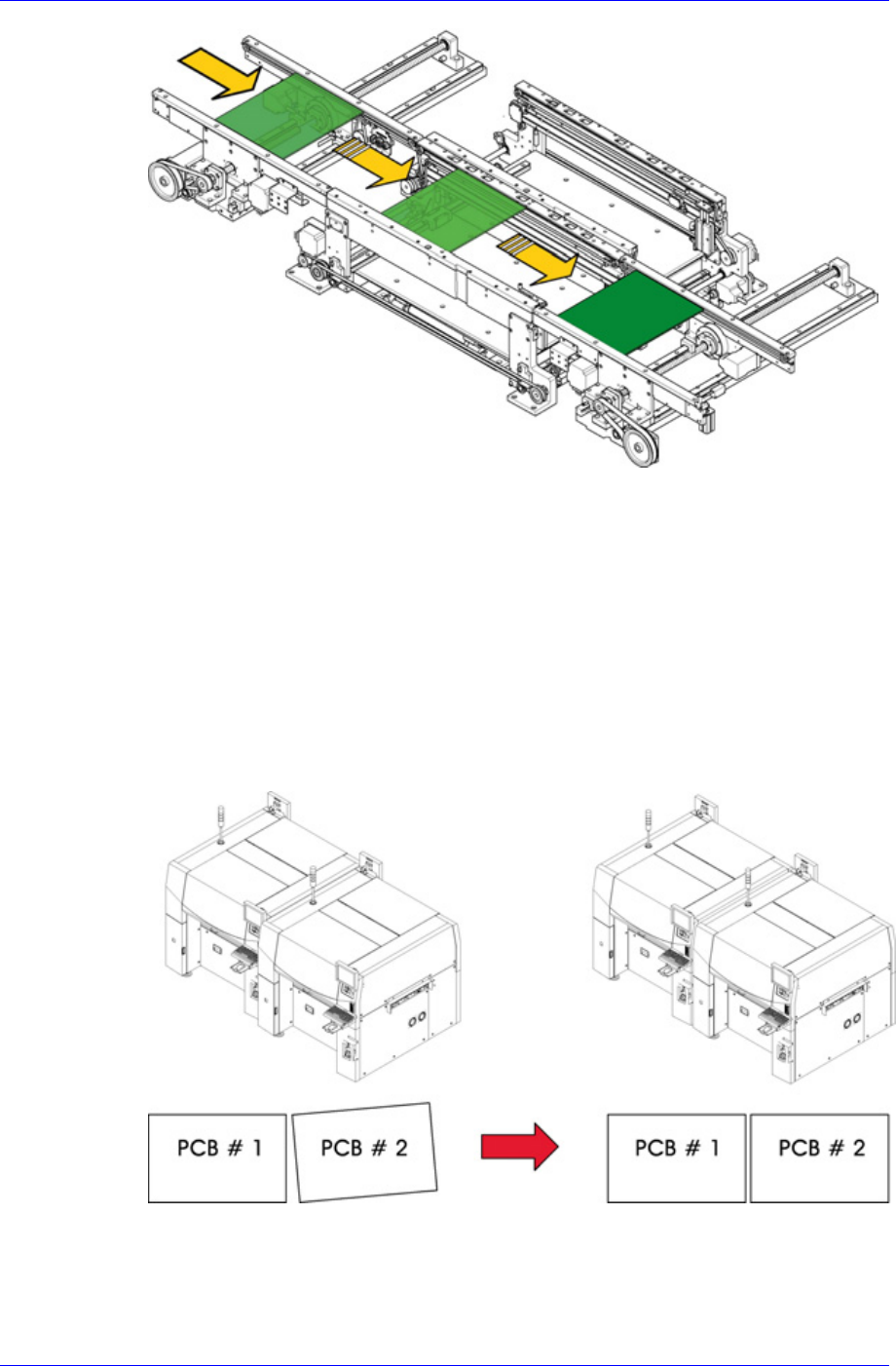

6. 为保证两台设备间的 PCB直线移动，设备必须正确安装，当 PCB紧挨参考线
时 前后边的PCBs之间都应是平行没有GAP的。
7. 调整设备水平直到缓慢推动 PCB 时设备间没有阻塞声音。
8. 如果是两个设备之间的Leveling， 如后续工程设备已完成调平，但与之前工程
设备的Conveyor水平不一致时如下执行。
左、右(PCB Flow) 方向设置成基准面一致，PCB 前后边方向小于0.1 mm/m。
设备安装操作步骤
7-13
手动慢慢推动PCB，使之通过设备间，防止卡住。
9. 此后的过程请参照”7.1.3.2 设备的特点及部品规格“。
7.1.4. Power Connection
7.1.4.1. Power Connection Sequence
1. 请利用温度计确认设备安装现场的温度.
(建议温度 (24 ± 4 ˚C))
允许范围: 10 ˚C ~ 35 ˚C
2. 请确认安装现场的供给电压.
Ex. 3 phases 220V, Option (3 phases 200, 208, 220, 240, 380, 415V)
3. 确认安装现场的供给电源后，利用万用表(Digital Multimeter)确认测定的电压
值是否正常. AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415
±28V 适用于6种电压值。
4. 拧开SM411的背面底部面板的固定螺丝(4个)后分离盖，然后确认已设置的变压
器输入电压。
(购买公司没有提前订货的情况下，设备销售基准。(基本设置状态为 3 相 220V)
OFF
Samsung Component Placer SM411 Introduction
7-14
5. 在确认了设备变压器的原始状态后. 请把变压器的输入电压设置成与安装现场
的供给电压相符。
警 告
变更变压器输入电压时，请同时变更设备电源标签上的电
压，使两者保持一致。否则，因输入电压不符，导致设备损
伤. 此时， S/N 印章上使用墨笔标记电源。确认前后面应急
开关是否断开，前后门是否已关闭
REAR
Set up by default at 3 phases and 220V
