设备安装操作步骤
7-17
后面紧急开关是否已撤销，并确认前、后门是否已关闭。
注 意
如果在打开Main Switch前不对电源及设备内部进行确认，
有可能造成设备损伤及人员受伤。在打开Main Switch前一
定要对设备内部及周边进行确认。

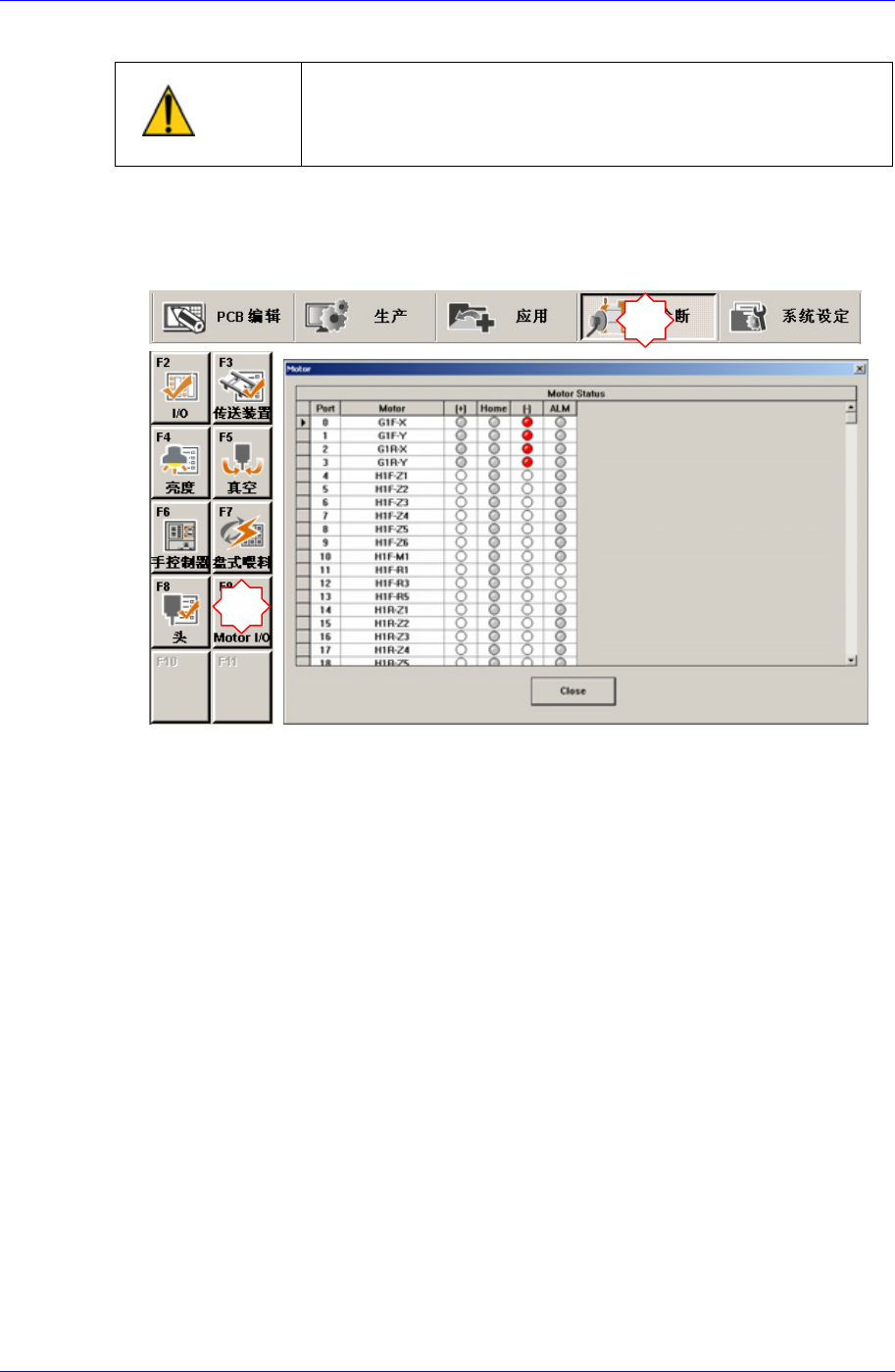

3. 全体程序完成 不按Front OP Panel上的<Ready>按钮的状态下, 要确认Motor的
I/O。 手动传感器对各Motor确认+/- Limit Sensor及Home Sensor是否正常工作
。 此时, XY轴必须容易手动移动。
7.1.6. 设置设备间的通信 Interface
参照以下事项检查前一步和后一步过程的设备间的通信界面(interface)
1
2
Samsung Component Placer SM411 Introduction
7-18
START 输入信号 (Cable No.:①〔+),②〔-))
输入信号是从下一步过程设备输出的，大部分信号端子测量出的电压大致为 20
～22V。
READY 输出信号 (Cable No.:③ , ④ )
输出信号是从全部过程设备输出的，一般来说大部分当信号从端子输出时测量
出的电阻为 0
ΩΩ
，如果没有输出信号电阻为∞ 。
IN
OUT
①
②
③
④
①
②
③
④
출력단
입력단
DC24V〔+〕
①
②
③
④
DC 0V〔-〕
图
7-3
前后过程设备间的
Interface
邻接设备的 I/F Connector Cable参照下图进行连接。
输入端
输出端
和下一个装备
的电缆连接
和前一个装备
的电缆连接
设备安装操作步骤
7-19
1호기 2호기 3호기
▶▶
PREVIOUS (IN)
NEXT (OUT)
20~22V
①②
20~22V
①②
20~22V
①②
0~
∞
Ω
③④
PREVIOUS (IN)
NEXT (OUT)
PREVIOUS (IN)
NEXT (OUT)
0~
∞
Ω
③④
0~
∞
Ω
③④
对于规格不符合SMEMA代码如SIMENS, SANYO 和 TDK (RX-11), 以及无
双接点INTERFACE的设备应作特殊检查。
需要决定设备的Interface Type。（根据用户环境请选择2 接点方式或
SMEMA方式）。
选择SYS.SETUP菜单，再选择Conveyor子菜单。
在Inline Protocol领域的In(Before)和Out(After)组合框选择Stand Alone,
SSA Type(2接点)，SMEMA中的一个
- Stand Alone : 未作出设备间连接，手动作业时设置
- SSA Type : 后续设备只需连接接点，PCB 流动的形态
- SMEMA: 之前设备给准备信号(24V)，后续设备连接接点的状态
请使用MMI的Bypass功能确认连接的设备间界面是否正常工作。此时，
最少使用3张以上PCB执行测试。
