前言 xvii  Option 采购设备时，可以根据使用者的需要而选择的项目。  IPC 基准是指 IPC （国际电路连接及组织协会）规定的基准，本说明书里指测定贴装速度的条件。  CPH (Component Per Hour) 是指每单位时间内贴装的部件数。  Edge Regulator 是设置供应到 Conveyor 的空压装置总空压的设备。 Lead Pitch

Samsung Component Placer SM411 Introduction

xvi

 Twin Servo System

是指为了提高Y轴的驱动速度，把Y轴驱动引擎安装于两侧的Y轴机架上，利用

2个伺服电动机驱动Y轴的方式。因此，设备安装或移动后必须执行Skew Comp

ensation。详细事项请参照”

第

章

设备安装操作步骤

“的”Skew执行阶段”

 Servo Motor

由AC(交流)电源驱动的电动机，为了实现精密驱动控制而配置了编码器(Encode

r)。编码器安装在电动机驱动轴，以脉冲方式把电动机轴的移动传输到电动机

的控制装置上，使其获得补偿信息以便让电动机的输入与输出相同。

 Fiducial Mark

利用Fiducial Camera识别PCB上的Fiducial Mark后，参考所识别的Fiducial Mark

信息，校正PCB的贴装点。有Circle、Diamond、Rectangle、Rectangle2、Triang

le, Cross 及 Butterfly 等形状。

 MMI (Man-Machine Interface)

可以让人与机械一起作业的系统。可以更简单的操作方式向机械下达指令，是

一种可以控制设备的软件程序。

 FOV (Field Of View)

是指Vision显示器（或SM Vision Window）上显示的影象，一般以影象的宽度

为基准区分FOV。例如，’FOV 16mm’是指影象的实际宽度为16mm。

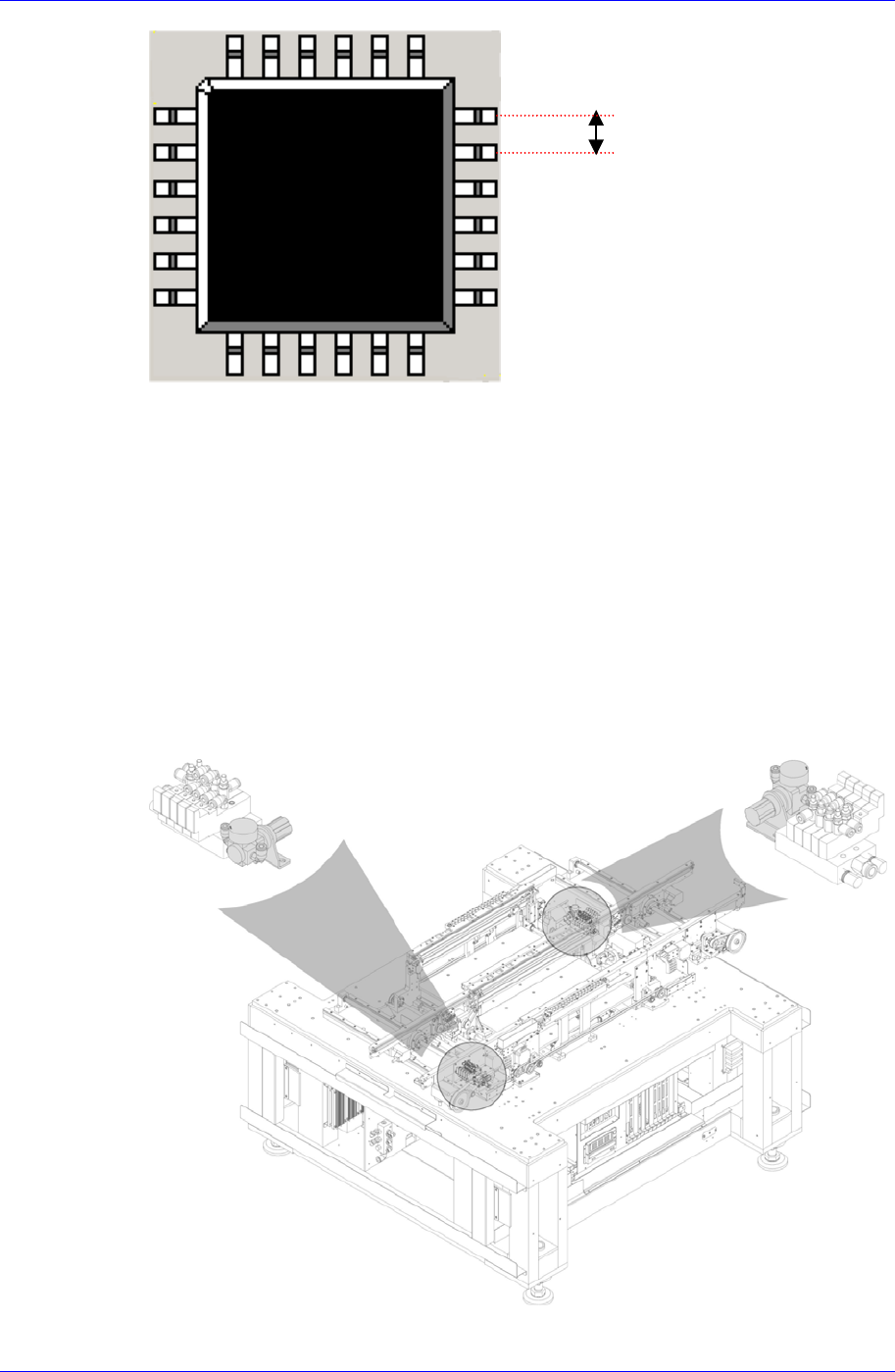

 Lead Pitch

元件具备引脚(Lead)时的引脚间隔。

R轴 Timing Belt（R轴同步皮）

Z轴 Timing Belt（Z轴同步皮带）

前言

xvii

 Option

采购设备时，可以根据使用者的需要而选择的项目。

 IPC 基准

是指IPC（国际电路连接及组织协会）规定的基准，本说明书里指测定贴装速

度的条件。

 CPH (Component Per Hour)

是指每单位时间内贴装的部件数。

 Edge Regulator

是设置供应到Conveyor的空压装置总空压的设备。

Lead Pitch

Samsung Component Placer SM411 Introduction

xviii

 SMPS (Switch Mode Power Supply)

是指电源供给设备，一般叫做”switching（切换） Power Supply”。

 示教盒 (Teaching Box or Jog Box)

是手动操作设备时使用的装置，主要使用于示教作业中。



输送器移动机架 (Moving Frame)

输送器为PCB运输装置，它由固定机架(Fixed Frame)和移动机架两个机架构成

。固定机架是固定的，移动机架却根据PCB宽度移动，它起着设定输送器宽度

的作用。

 Working Area

轨道中执行实际贴装作业的轨道区段。

 水平仪

用来调节设备水平度的测量仪器。

 DOWNFLOW

指从高处往下流的过程。

 Main Circuit Breaker

该装置可以开闭设备的主电源，位于设备背面左下角。

Main Circuit Breaker
