设备的规格 2-3 2.2. 电器规格 2.2.1. 对电源的要求事项 电压 AC 200 ± 18V / 208 ± 19V / 220 ± 20V / 240 ± 22V / 380 ± 25V / 415 ± 2 8V ( 变更变压器的接线方式时 ) 适用于 6 种电压值。 OFF Set up by default at 3 phases and 220V
Samsung Component Placer SM411 Introduction
2-2
2.1.2. 对压缩气的要求事项
气压
主 气压: 0.50 ~ 0.7 MPa
副 气压: 0.45 ~ 0.55 MPa
压缩气用量: 最大 300 Nℓ/min
输入空压条件
Main 配管:外径 20mm 以上
输入管的外径为 12mm 以上
输入管的长度要在 5m 以内
干燥空气: 大气露点 -17℃ 或 以下
2.1.3. 环境条件
运行时
可以运转 温度: +10 ℃ ~ +35 ℃ (推荐温度: 24 ℃)
推荐运转 温度: 24 ± 4 ℃
湿度
湿度: 20% RH ~ 90% RH (非结冰状态)
但,30℃以上时要在 70%以下,同时为了防止产生冷凝水需要维持设备的
温度。
搬运或存放时 (设备运行以外的状态)
但,在 35℃以上时湿球温度要在 35℃以下, 同时为了防止产生冷凝水需要维持
设备的温度。
温度: -10 ℃ ~ +60 ℃
湿度: 10% RH ~ 90% RH (非结冰状态)
安装高精度部件(0.4 Pitch 以下部件)时，校准时在当时温度的± 4 ℃ 以内进行操
作。
2.1.4. 噪音
在关闭前/后盖的状态下，噪音不超过 80 dB。
噪音的测量是在前后面的喂料器座的上面，把设备的速度设定为 100%， 以最高
速度驱动x-axis, y-axis, z-axis的一切轴并进行量测。
备注
设备的规格
2-3

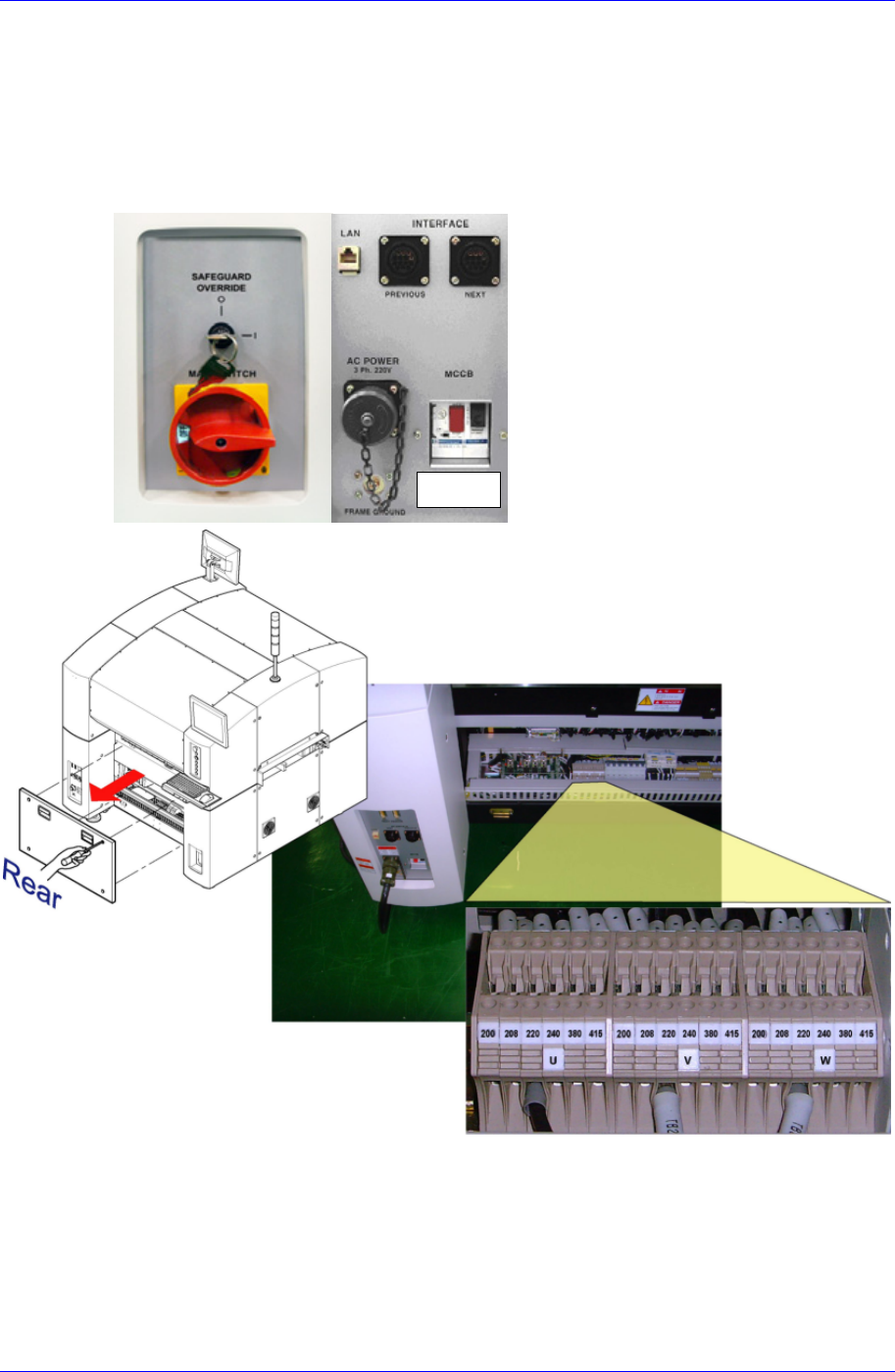

2.2. 电器规格
2.2.1. 对电源的要求事项
电压
AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415±2
8V (变更变压器的接线方式时) 适用于6种电压值。
OFF
Set up by default at 3 phases and 220V
Samsung Component Placer SM411 Introduction
2-4
3相 AC 220±20V (购买公司没有提前订货的情况下，设备以标准基准销
售。)
<TRANS SPECIFICATION>
1. Capacity: 5.0 KVA
2. Frequancy: 50/60Hz
3. Phase: 3φ
4. Connection: Y-Y
5. Rated primary voltage: 200/208/220/240/380/415 VAC
Rated primary voltage: 6.96 A
6. Secondary #1: 1φ 220-2 KVA
Secondary #2: 3φ 220-3 KVA
总消耗电力: 最大 4.7 KVA
频率: 50 / 60 Hz
危 险
如果未使用指定规格的电压或错误变更电源输入，可能导致
火灾或电击死亡。
变更电源输入操作必须由经过专门培训的电工或我方授权指
定的C/S人员进行。
