Samsung Component Placer SM411 Introduction
2-10
2.8. 吸嘴 (Nozzle) 规格
2.8.1. 一般吸嘴
选择吸嘴时，应该适合于部品的形状和尺寸。吸嘴的选择直接影响到部品的吸着不
良，贴装不良，所以需要一个正确的选择。
按照吸嘴的主要用途分类一般吸嘴时， 如以下图。为了更准确的吸着和贴装，选
择吸嘴时，根据各部品的最小吸着面积，适当选择吸嘴。

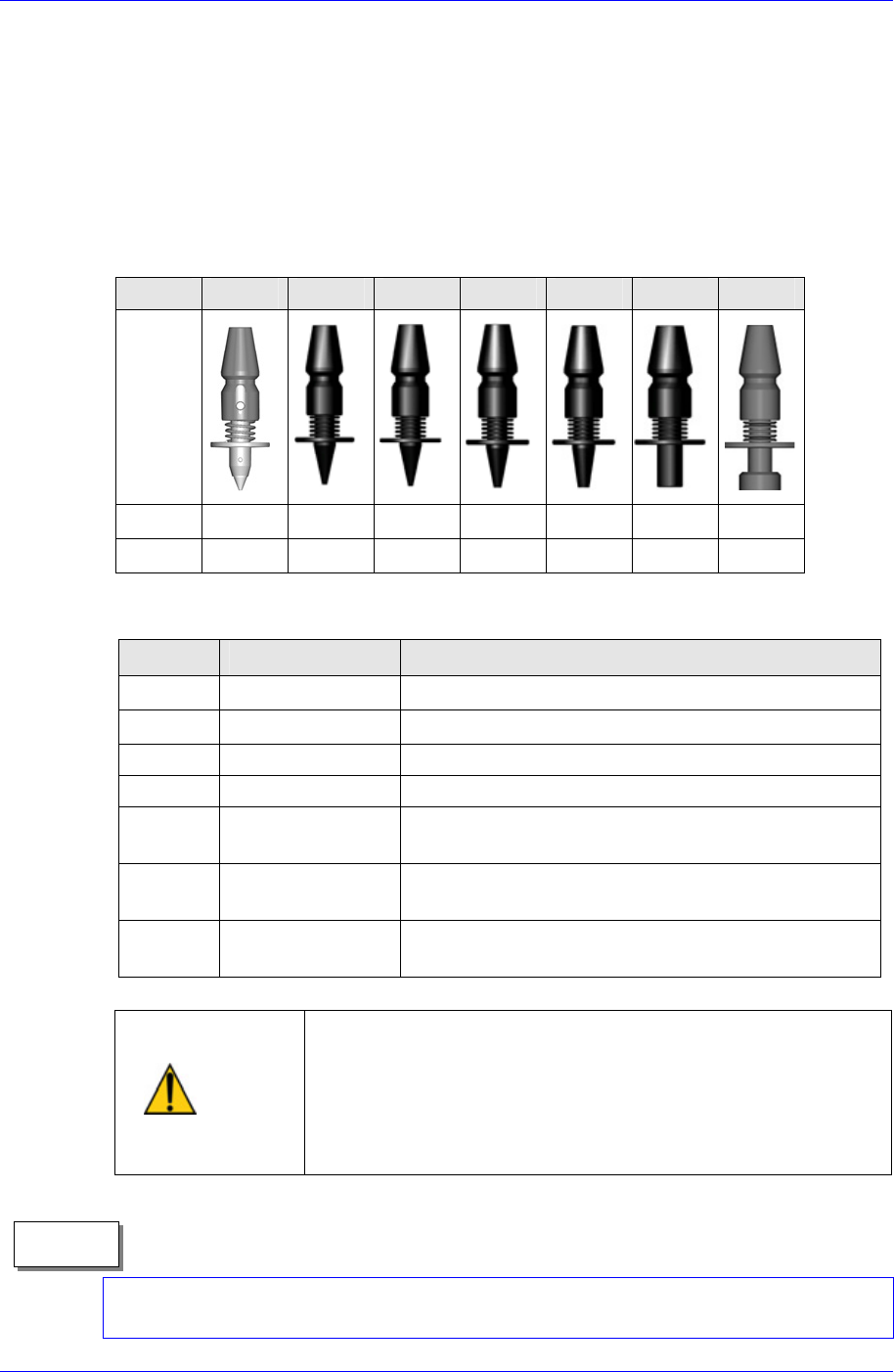

表
2-4.
一般吸嘴
吸嘴名
CN020 CN030 CN040 CN065 CN140 CN220 CN400
形狀
外径
Φ 0.50 Φ 0.60 Φ 0.75 Φ 1.20 Φ 2.2 Φ 3.6 Φ 6.2
内径
Φ 0.16 Φ 0.28 Φ 0.38 Φ 0.65 Φ 1.4 Φ 2.2 Φ 4.0
表
2-5.
一般吸嘴时，使用部品举例
吸嘴名
吸嘴的
内径
和外
径
元件规格
CN020 0.16~0.5
0402 Chip 专用
CN030 0.28 ~ 0.6
0603,1005 Chip 专用
CN040 0.38 ~ 0.75 1005, 1608, SOT(Molded part 1.6 x 0.8)
CN065 0.65 ~ 1.2 2012, 3216, MELF(Molded part 1.2 X 2.0), SOT23
CN140 1.4 ~ 2.2
Aluminum electrolytic capacitor(小形), Tantalum
capacitor, Trimmer
CN220 2.2 ~ 3.6
Aluminum electrolytic capacitor(中形), SOP(Narrow),
SOJ, Connector
CN400 4.0 ~ 6.2
Aluminum electrolytic capacitor(大形), SOP(Wide),
TSOP, QFP, PLCC, SOJ, Connector
注 意
不使用标准正品吸嘴时，装备有可能无法正常运转。
1. 吸嘴更换失败时
2. 操作中吸嘴脱落时
3. 部件吸附失败时
必须使用标准正品吸嘴。
根据使用者的要求，本公司也可以提供以上表格中没有列的其他的各式各样吸嘴。
关于这些特殊吸嘴内容，请向本公司的销售部或顾客服务中心咨询。
备注
设备的规格
2-11
2.9. 各贴片头的可接近Slot区域
下面是SM411的各贴片头与Move Camera (Teaching Camera, Fiducial Camera)可以接
近的正/背面FeederBase Slot列表。
可以接近的 Slot 区域(灰色方格区域)
使安装在 Slot 的供应元件用 Feeder 利用可以接近的贴片头吸附元件。
不可以接近的 Slot 区域(白色方格区域)
使安装在本区域中 Slot 的 Feeder 利用不可以接近的贴片头吸附元件时，将发生
错误。
表
2-6.
贴装头可接近领域
正面 Gantry (正面基准)
Feeder Base Slot 1 2 3 4 5 6 7 8 9 10
11
12
13
14
15
~ 50
51
52
53
54
55
56
57
58
59
60
Fiducial Camera
Head 1
Head 2
Head 3
Head 4
Head 5
Head 6
背面 Gantry (背面基准)
Feeder Base Slot 1 2 3 4 5 6 7 8 9 10
11
12
13
14
15
~ 50
51
52
53
54
55
56
57
58
59
60
Fiducial Camera
Head 7
Head 8
Head 9
Head 10
Head 11
Head 12
