传感器的功能
5-1
第5章. 传感器的功能

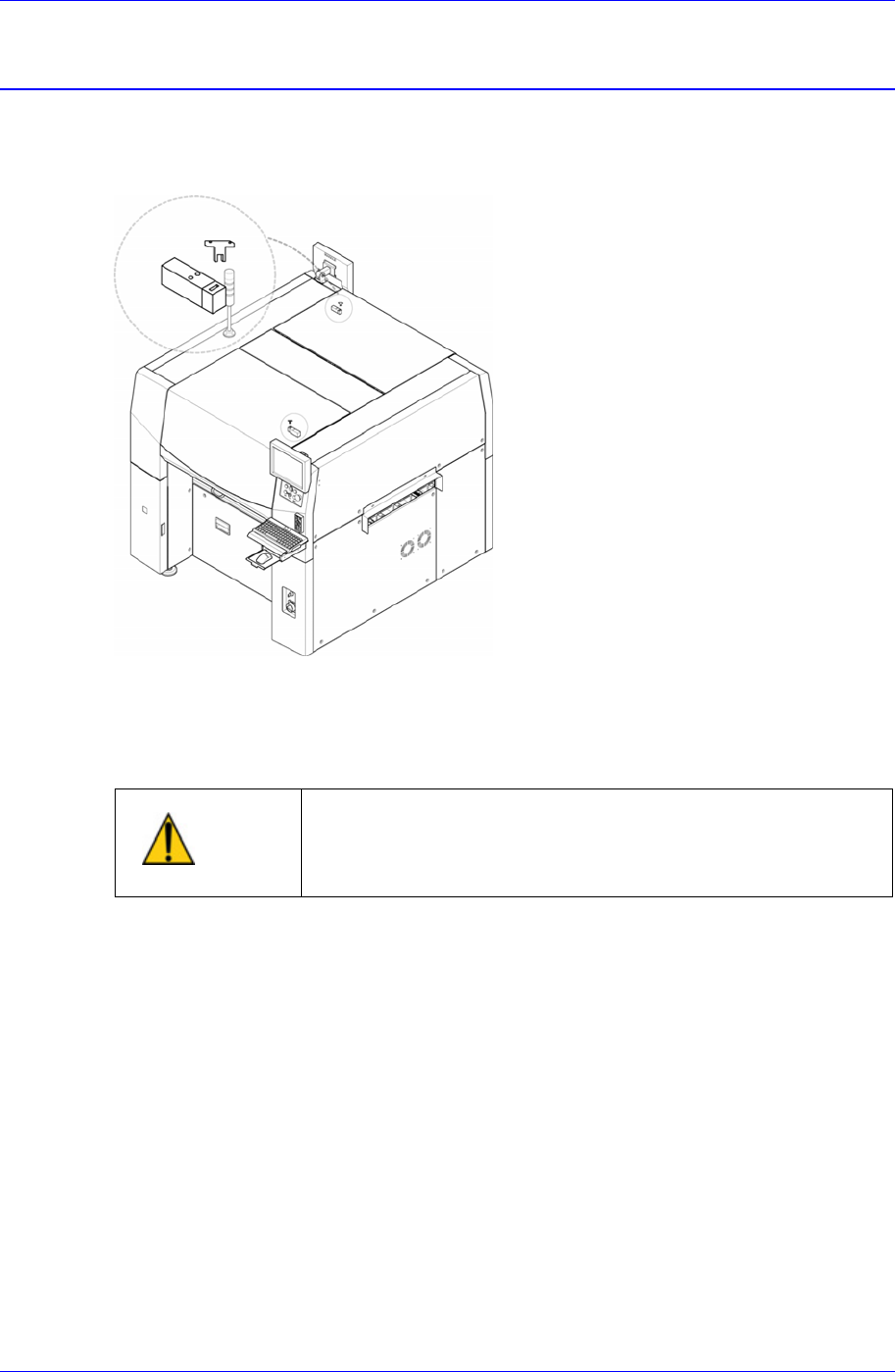

5.1. 门开关 (Door Switch)
本设备装有能感应正门和背门的开闭状态的门开关。
图
5-1.
门开关
(Door Switch)
在本设备的运行当中(Run运行状态时)，打开门时，门开关就起动，设备处于紧急
停止状态。关上门即可解除紧急停止状态。在此状态下，重新运行设备时，先按下
运行面板上的<Ready开关>开关后再按<Start开关>开关。
警 告
如果人为的拆除门的安全传感器，即使门被打开设备也不会
停止运行，因此可能造成人员受伤。
禁止人为拆除门的安全传感器。
Samsung Component Placer SM411 Introduction
5-2
前面 Right
前面 Right
后面 Left
后面 Left

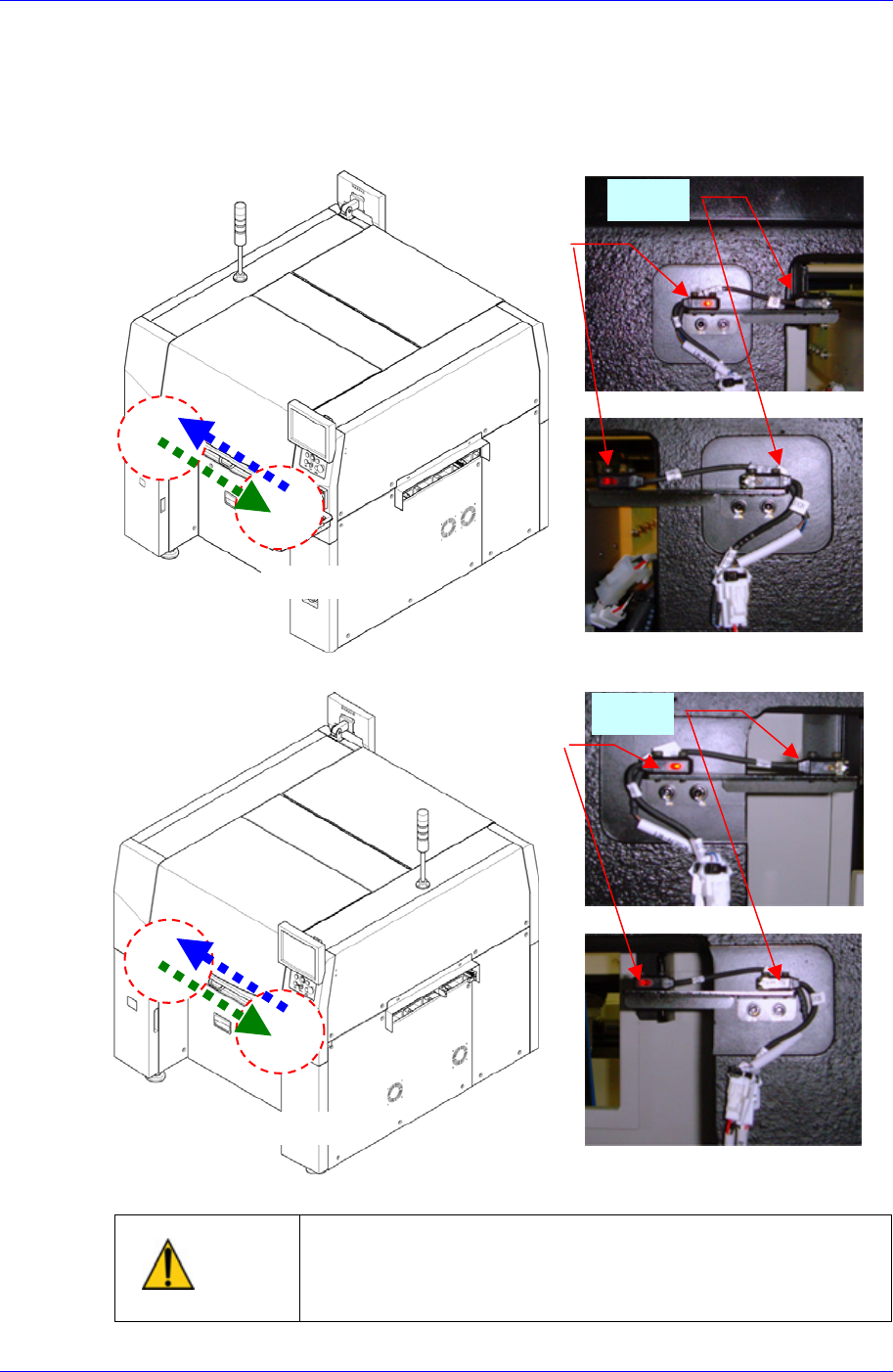

5.2. 喂料器 Check 传感器
安装在本设备前后面的Feeder没有正确安装在Feeder座时，设备就处于紧急停止状
态。此时，请确认Feeder 是否正确安装。
注 意
人为解除喂料器Check传感器时，无法感知喂料器Check可
能会发生贴装头和喂料器碰撞。请勿人为解除喂料器Check
传感器。
发光部
收光部
Left
Right
Left
Right
发光部
收光部
传感器的功能
5-3

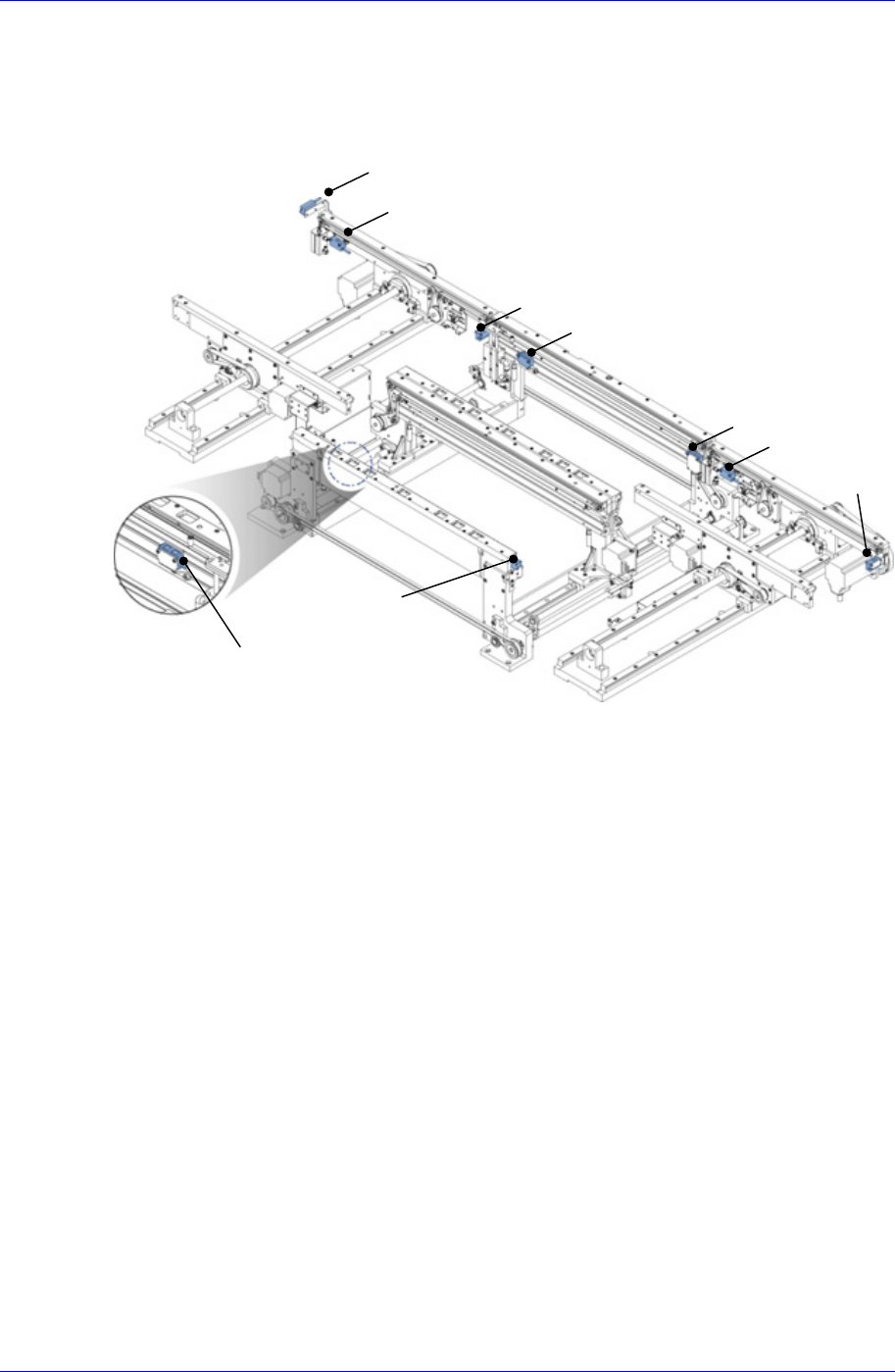

5.3. PCB的感应传感器
传送装置(Conveyor)的PCB输入/输出路径上安装了4个PCB的感应传感器。
图
5-2. PCB
感应传感器的安装位置
各传感器位置及感应内容如下。
Entry Sensor1: 感应从前面工序到本设备的 PCB 的进入。
Entry Sensor2: 检查是否正常完成往 Entry Station 的 PCB 搬运。
Work Sensor1:检查从 Entry Station 到对应 Work Station 的 PCB 搬运。
Work Sensor2:在对应 Work Station 的部件实装位置检查 PCB。
Exit Sensor1: 检查从 Work Station 到 Exit Station 的 PCB 搬运。
Exit Sensor2: 检查 PCB 是否正常完成往 Exit Station 搬运。
BoardOut Sensor: 检查 PCB 是否从本设备中正常搬运到下个工序的设备中。
红色LED在对象被感应时灯亮。
BoardOut Sensor
Work Front Sensor2
Exit Sensor2
Entry Sensor1
Exit Sensor1
Work Front Sensor1
Entry Sensor2
Work Rear Sensor2
Work Rear Sensor1
