传感器的功能 5-3 5.3. PCB 的感应传感器 传送装置 (Conveyor) 的 PCB 输入 / 输出路径上安装了 4 个 PCB 的感应传感器。 图 5-2. PCB 感应传感器的安装位置 各传感器位置及感应内容如下。 Entry Sensor1: 感应从前面工序到本设备的 PCB 的进入。 Entry Sensor2: 检查是否正常完成往 Entry Station 的 PCB 搬运。 W ork Sensor…
Samsung Component Placer SM411 Introduction
5-2
前面 Right
前面 Right
后面 Left
后面 Left
5.2. 喂料器 Check 传感器
安装在本设备前后面的Feeder没有正确安装在Feeder座时，设备就处于紧急停止状
态。此时，请确认Feeder 是否正确安装。
注 意
人为解除喂料器Check传感器时，无法感知喂料器Check可
能会发生贴装头和喂料器碰撞。请勿人为解除喂料器Check
传感器。
发光部
收光部
Left
Right
Left
Right
发光部
收光部
传感器的功能
5-3
5.3. PCB的感应传感器
传送装置(Conveyor)的PCB输入/输出路径上安装了4个PCB的感应传感器。
图
5-2. PCB
感应传感器的安装位置
各传感器位置及感应内容如下。
Entry Sensor1: 感应从前面工序到本设备的 PCB 的进入。
Entry Sensor2: 检查是否正常完成往 Entry Station 的 PCB 搬运。
Work Sensor1:检查从 Entry Station 到对应 Work Station 的 PCB 搬运。
Work Sensor2:在对应 Work Station 的部件实装位置检查 PCB。
Exit Sensor1: 检查从 Work Station 到 Exit Station 的 PCB 搬运。
Exit Sensor2: 检查 PCB 是否正常完成往 Exit Station 搬运。
BoardOut Sensor: 检查 PCB 是否从本设备中正常搬运到下个工序的设备中。
红色LED在对象被感应时灯亮。
BoardOut Sensor
Work Front Sensor2
Exit Sensor2
Entry Sensor1
Exit Sensor1
Work Front Sensor1
Entry Sensor2
Work Rear Sensor2
Work Rear Sensor1
Samsung Component Placer SM411 Introduction
5-4
图
5-3.

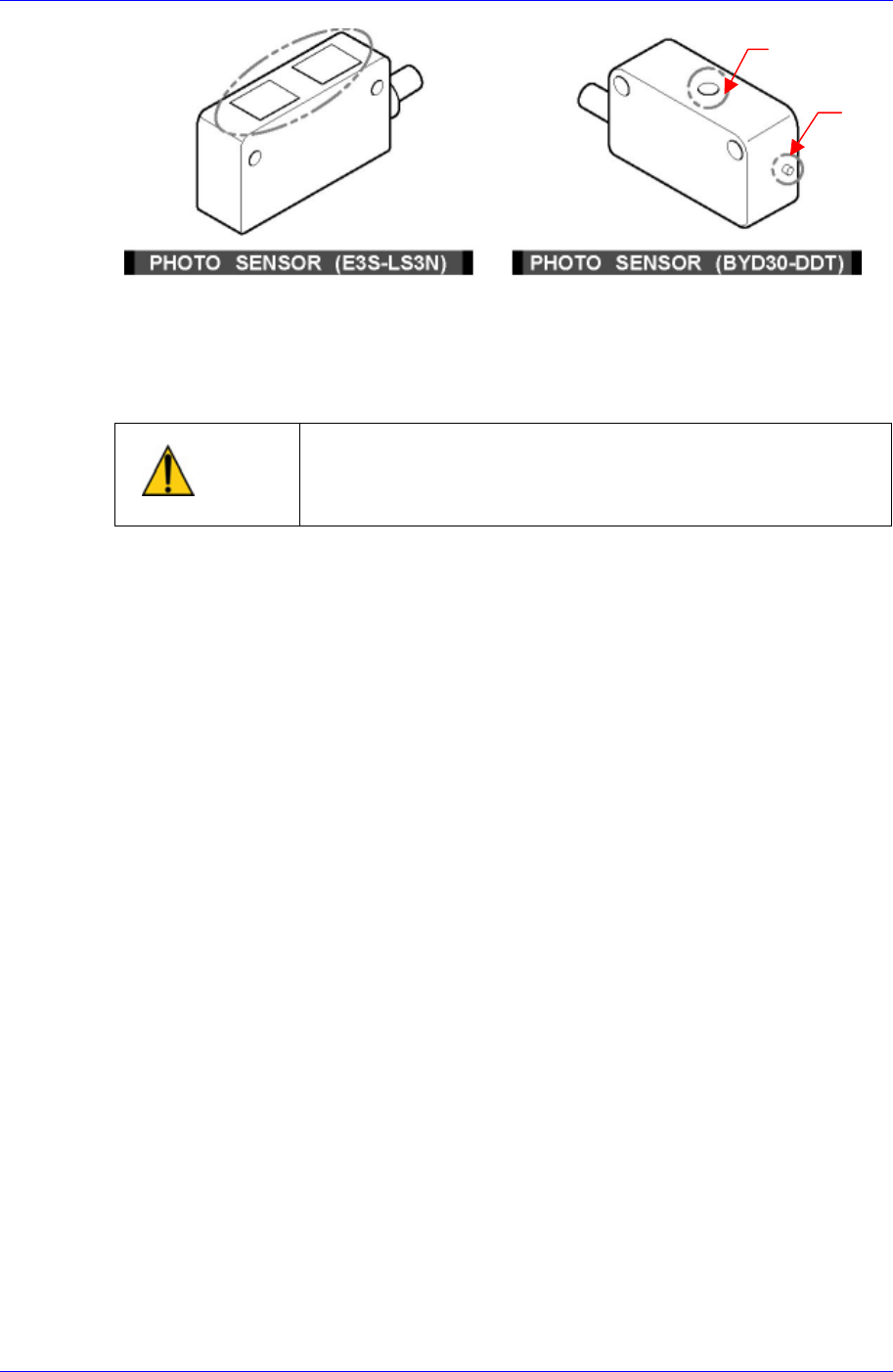

传感器的调整
PHOTO SENSOR (E3S-LS3N) : PCB感知传感器(Front Work, Rear Work)
PHOTO SENSOR (BYD30-DDT) : PCB感知传感器(Entry, Exit)
警 告
当设备准备运行时调整传感器或纠正错误会造成人员受伤。
一定要在设备解除准备运行的停止状态下（Idle模式）调整
传感器或纠正错误。
Red
LED
Sensor
window
