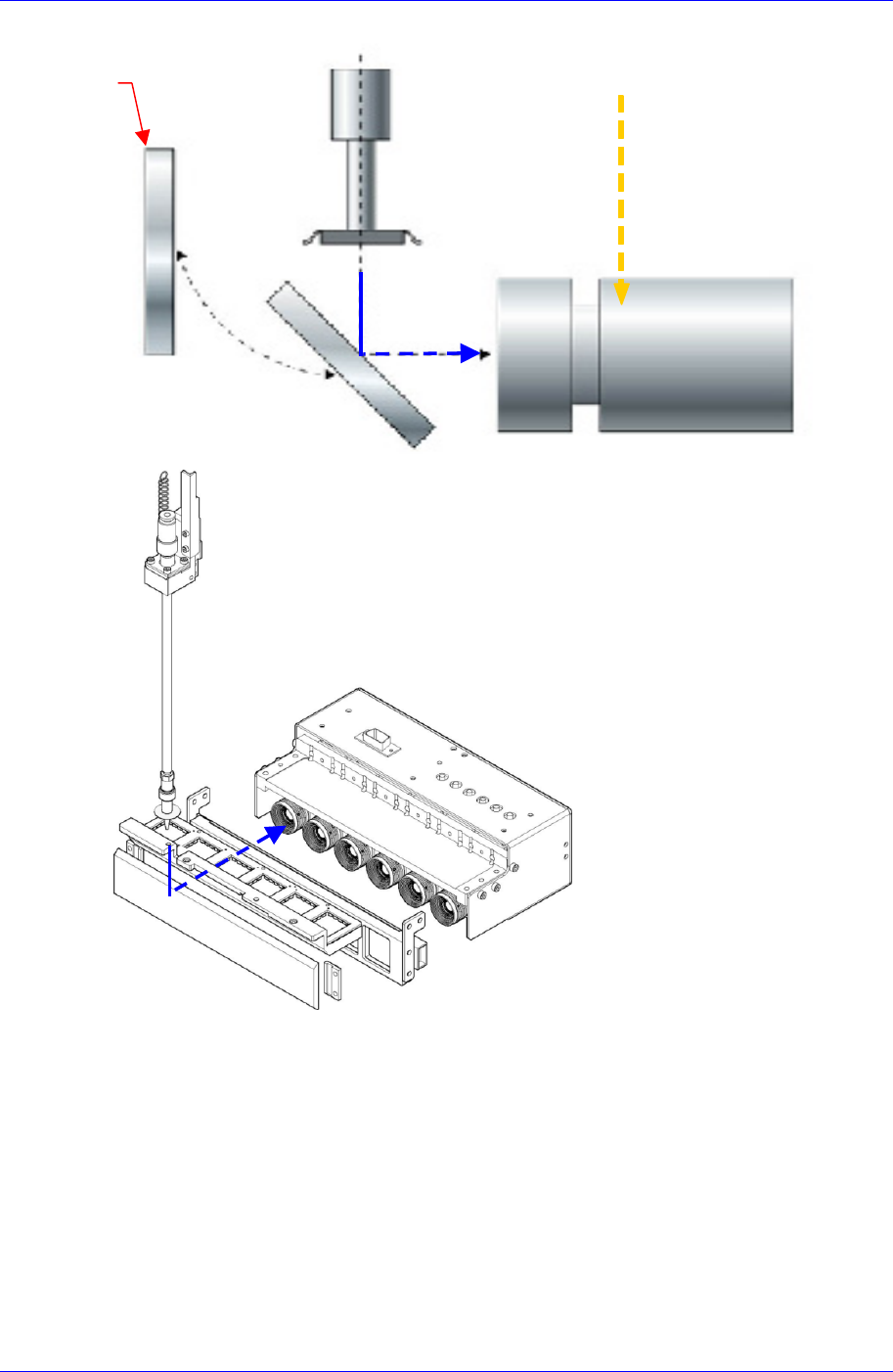

光路控制
反射镜
Samsung Component Placer SM411 Introduction
6-10
6.6.3. 照明
Flying Vision System的各Head可以分别选用2种方式的多级数码照明。Side照明和
Outer照明组装在Head上。
图
6-8.
照明
6.6.3.1. 侧面照明
侧面照明从部品的侧面去照射部品。此照明安装在沿Z轴 方向动作的机构件上，
不使用时停留在上方。识别部品时跟着机构件移下来照射部品。识别BGA部品时
，用在照球面（Ball），而且要突出Chip,IC等的外廓时也使用它。它的亮度可调节
0~15档。
6.6.3.2. 外置照明
外置照明从部品的正面斜向照射。此照明处在CCD的镜头和反射镜中间，照射部品
的整体表面。可使用在多种部品的照明。它的亮度可调节0~15档。

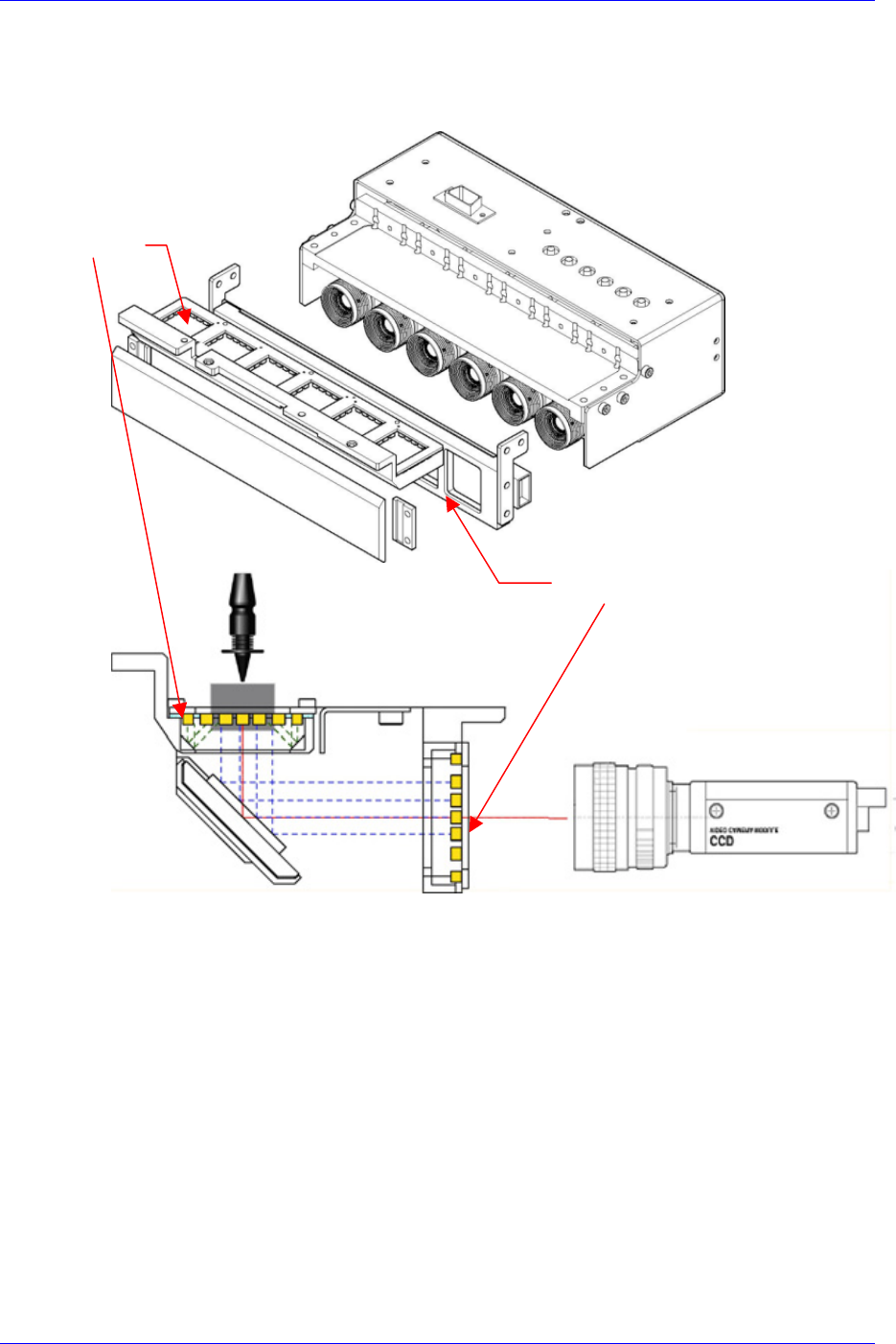

侧面照明
外置照明
Module Function
6-11
6.7. ANC (Auto Nozzle Changer)
ANC固定在设备上。 为了贴装多种部件采用了35个吸嘴座。ANC大致由排列喷嘴
的Align部和夹住喷嘴或把喷嘴进行Guide的Shutter部还有Calibration Tool吸附部组
成。
图
6-9. ANC
ANC是在设备的运行当中，根据部品需要更换吸嘴时自动拆卸吸嘴或安装吸嘴
的交换装备。它靠气缸的驱动来开/关Shutter。Shutter的开闭结果是通过装在气
缸的限位传感器（Limit Sensor）来检测
ANC Shutter的开/关速度是靠安装在气缸的速度控制阀而调节。 ANC可装37个
吸嘴和1个误差补偿工具。它的吸嘴交换时间约为约0.5秒左右。
ANC在任何位置都很容易地安装吸嘴，因而减少吸嘴交换次数，同时可以增加
吸着率或缩短贴装时间。
ANC位在喂料器座的内侧。因此安装ANC后，不会减少能安装的喂料器的数量
。
在 Calibration Tool 吸附部上放置 Calibration Tool 时,为了把 Calibration Tool 固定
在此位置,在 Calibration Tool 用真空发生汽缸中产生真空。
警 告
Shutter动作时如果将手指伸到ANC孔会发生严重受伤。
请不要将手指伸到ANC孔。
Open/Close Cylinder
（开闭汽缸）
Speed Control Valve
（速度控制阀）
Limit Sensor
（限位传感器）
Align（匹配器）
Shutte
r
（
开
闭器）
Calibration Tool吸附部
Calibration Tool用
真空发生汽缸
