Samsung Component Placer SM411 Introduction
6-12
6.8. 吸嘴 (Nozzle)
6.8.1. 吸嘴的种类
吸嘴分为一般吸嘴和特殊吸嘴两大类。
一般吸嘴
适用在普遍使用的所有部品。这些普遍使用的部品有 Chip, SOJ, SOP, PLCC,
QFP 等。
特殊吸嘴
特殊复杂的部品用吸嘴
主要是为了适应于连接器（Connector）,插座（Socket）等各种形状的复杂
的部品。所以可以制作/适用各种特殊形状的部品。
注 意
如果未使用标准规则吸嘴设备有可能无法正常运行。
1. 更换吸嘴失败
2. 动作时漏掉吸嘴
3. 吸取部件失败
一定要确认使用标准规则吸嘴。
Module Function
6-13
6.9. 喂料器底座（Feeder Station）部分
喂料器安装在喂料器座，使设备在运行当中可以供应部品。 前面和后面 Feeder B
ase 可安装 SM Tape Feeder 使用，根据需要还可安装 SM-Series 专用 Single Tray
Feeder 或 Stick Feeder 使用。
Feeder Base 前面下端左右各自附着着 Feeder Base Board，给 SM 给料器供给电
源，从给料器接受输入及输出信号，另外，Feeder Base Board 下方设有空气耦合
器，给给料器提供空压。

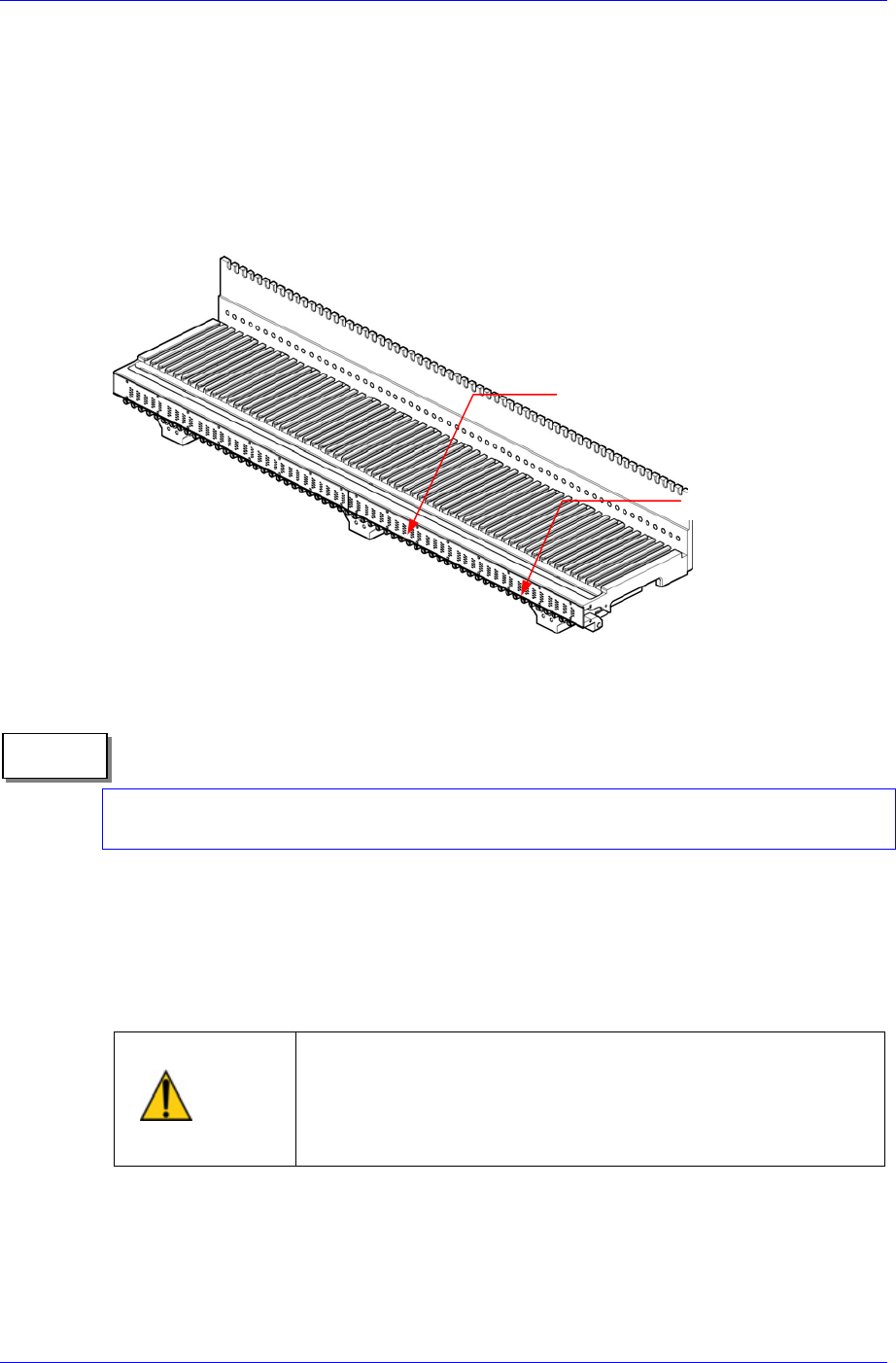

图
6-10.
喂料器底座（
Feeder station
）部分
在前后面喂料器座的最外廓(1, 60) 只能安装 8mm 带式喂料器（SM Tape Feeder）
。
6.10. 部品供应喂料器
作为设备的运行当中供应部品的装置有 带式喂料器（Tape Feeder） , Stick Feeder,
Multi Tray Feeder, Single Tray Feeder, Vibration Feeder 等。
注 意
在没有完全了解说明书情况下就操作喂料器可能导致喂料器
损伤或人员受伤。
在操作喂料器前一定要完全了解说明书中的喂料器使用方法
。
备注
给料器控制面板
空气耦合器
