Samsung Component Placer SM41 1 Intr oduction 7-6  Y 轴方向请最大限度地往后推 X Gantry ， Head 置于中央，把 2 个水平仪同时放在两侧 Y 轴 LM Guide 上面的中央，然后再测定。此时，小心水平仪 (Leveler) 倾斜。 ( 以 LM Blole Hole 为基准，标准计的中央应为与前面第 12 的位置。 )  X 轴方向请把水平仪放置于前面 …

设备安装操作步骤

7-5

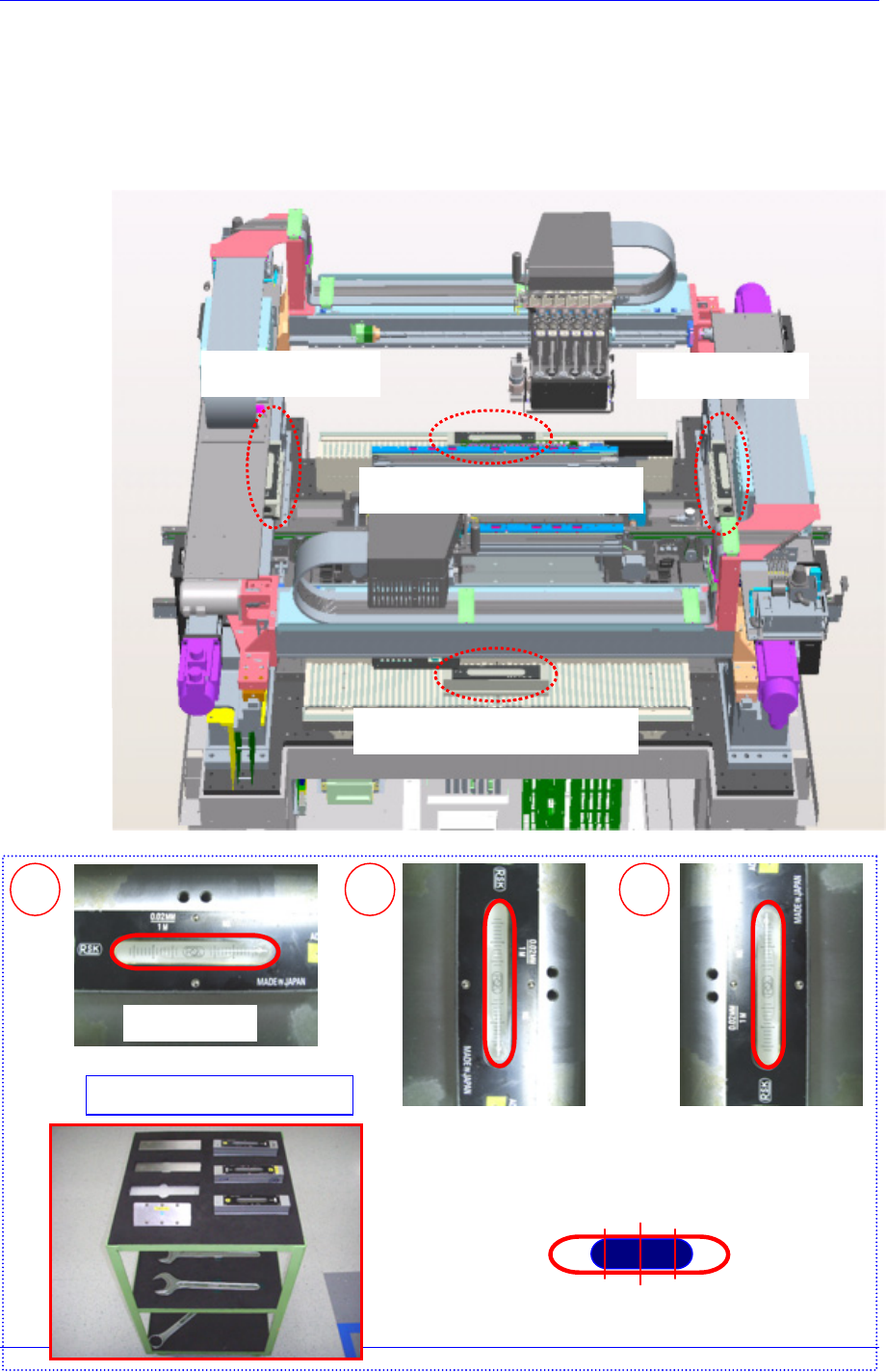

3. Y1, Y2 轴 L/M Guide 顶面和前面喂料器座顶面上放置水平仪，调节水平，公

差应小于0.05mm/m。

必须使用被检验的水平仪(Leveler)，检验周期为 1 年。

测定时可以同时使用 2 个来测定。

 Measuring points

Y方向水平仪位置

2 3

测评仪及使用工具

marking参照图

X-direction

Y-direction Y-direction

Y方向水平仪位置

X方向水平仪位置

Samsung Component Placer SM411 Introduction

7-6

 Y 轴方向

请最大限度地往后推 X Gantry，Head 置于中央，把 2 个水平仪同时放

在两侧 Y 轴 LM Guide 上面的中央，然后再测定。

此时，小心水平仪(Leveler)倾斜。

(以 LM Blole Hole 为基准，标准计的中央应为与前面第 12 的位置。)

 X 轴方向

请把水平仪放置于前面 Feeder Base 顶面中央进行测定。

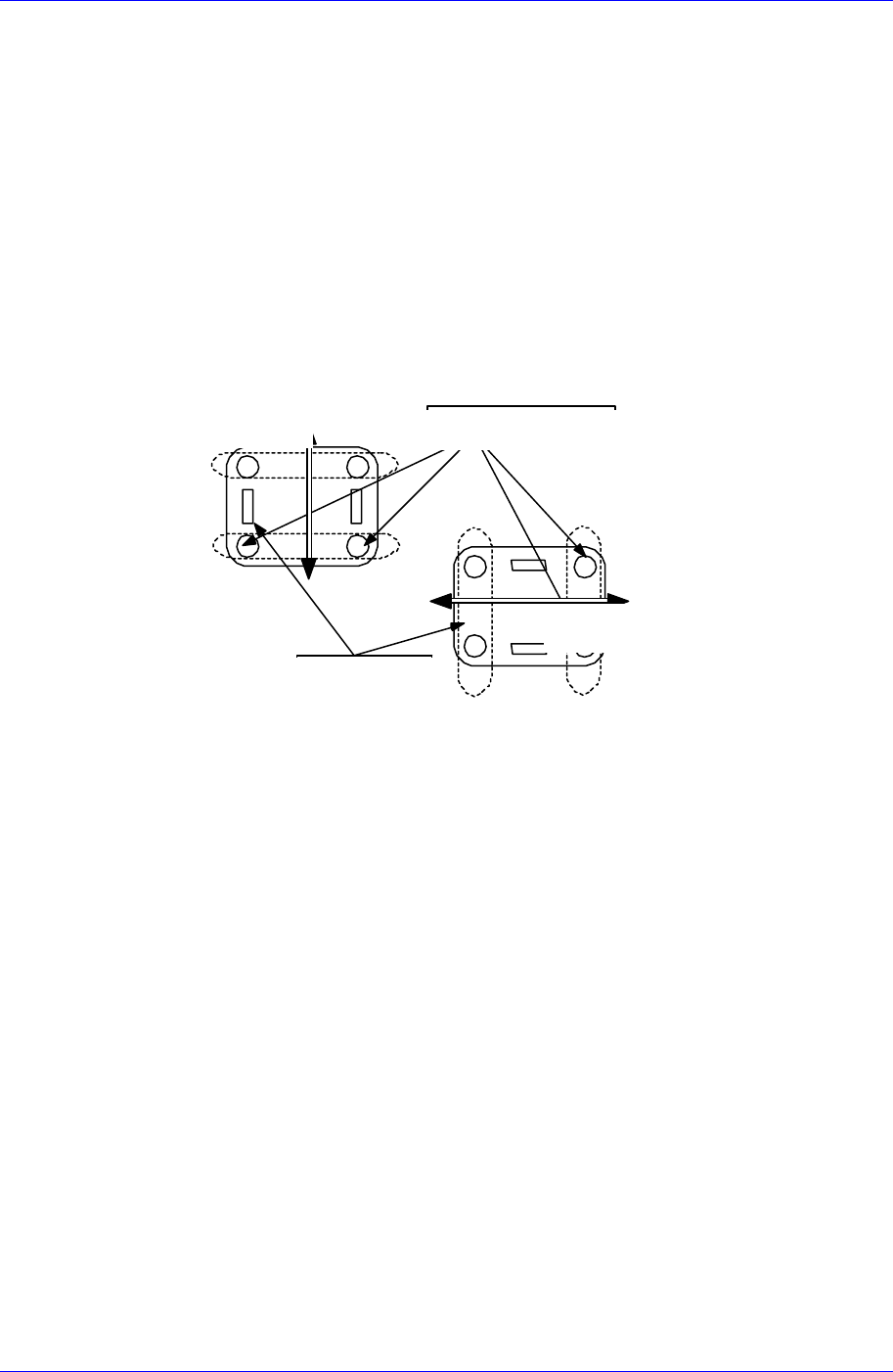

4. 调整设备Foot 水平时，建议两个Foot为一组一次调整在一个方向上的水平，如

下图所示（图7-2）：

 前后水平: 调整前后一对 Foot。

 左右水平：调整左右一对 Foot。

FOOT를 pair로 조절

LEVEL기 방향

전후면 조절

좌우면 조절

图

7-1.

调整量设备间水平

(Leveling)

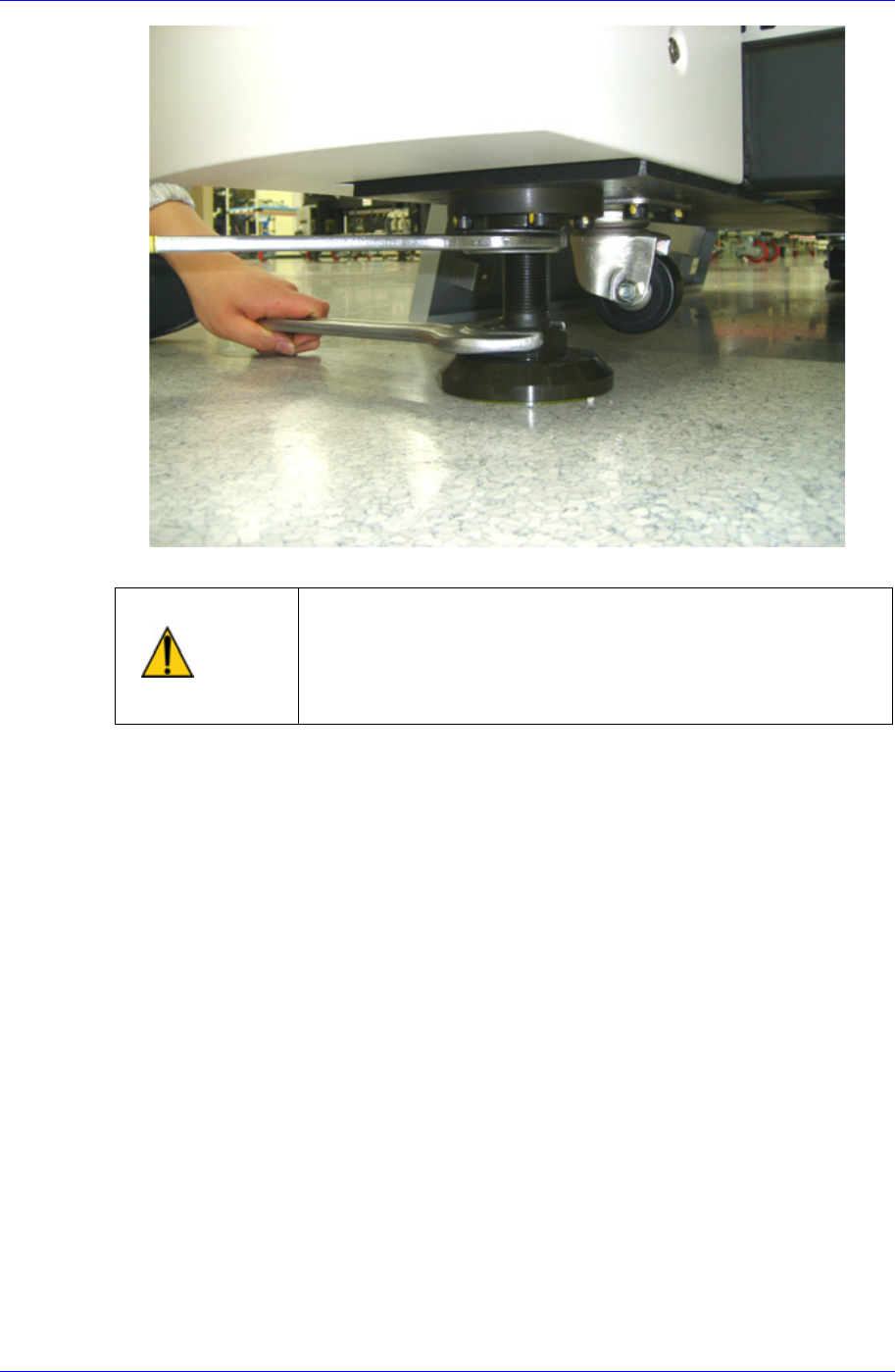

5. 设备的Foot应在地板面上以均匀的压力加以支持。 Foot的螺母的锁压力应调

节到Foot受力一致，并确认Foot是否松动。完成 level调整后，一定要拧紧锁定

螺母。

调整前后面成对调整FOOT

调整左右面

水平仪方向

设备安装操作步骤

7-7

注意

设备在未保持水平时机器精密度会受到影响。一定要保证设

备水平放置并检查设备 Foot 被锁紧。

锁定螺母和Foot螺丝上不可沾有Grease。如果涂抹了请清洗

Grease, 否则运行设备时,会发生螺母的松动导致设备损伤。

6. 设置显示器支架，再组装设备上面的连接器，设置2台显示器。 (装配时完全拧

紧螺钉) 。

7. 用4个螺钉将 Tower lamp安装在上表面左侧,并将 Tower Lamp 连接在设备内

左侧的连接器上。

8. 水平状态下在前后面上端盖上设置键盘支架，然后设置键盘，鼠标和示教框。

(7.1 connector

参照)
