ミニチュアストロークベアリングの洗浄ミニチュアストロークベアリングの洗浄
ミニチュアストロークベアリングの洗浄ミニチュアストロークベアリングの洗浄
ミニチュアストロークベアリングの洗浄

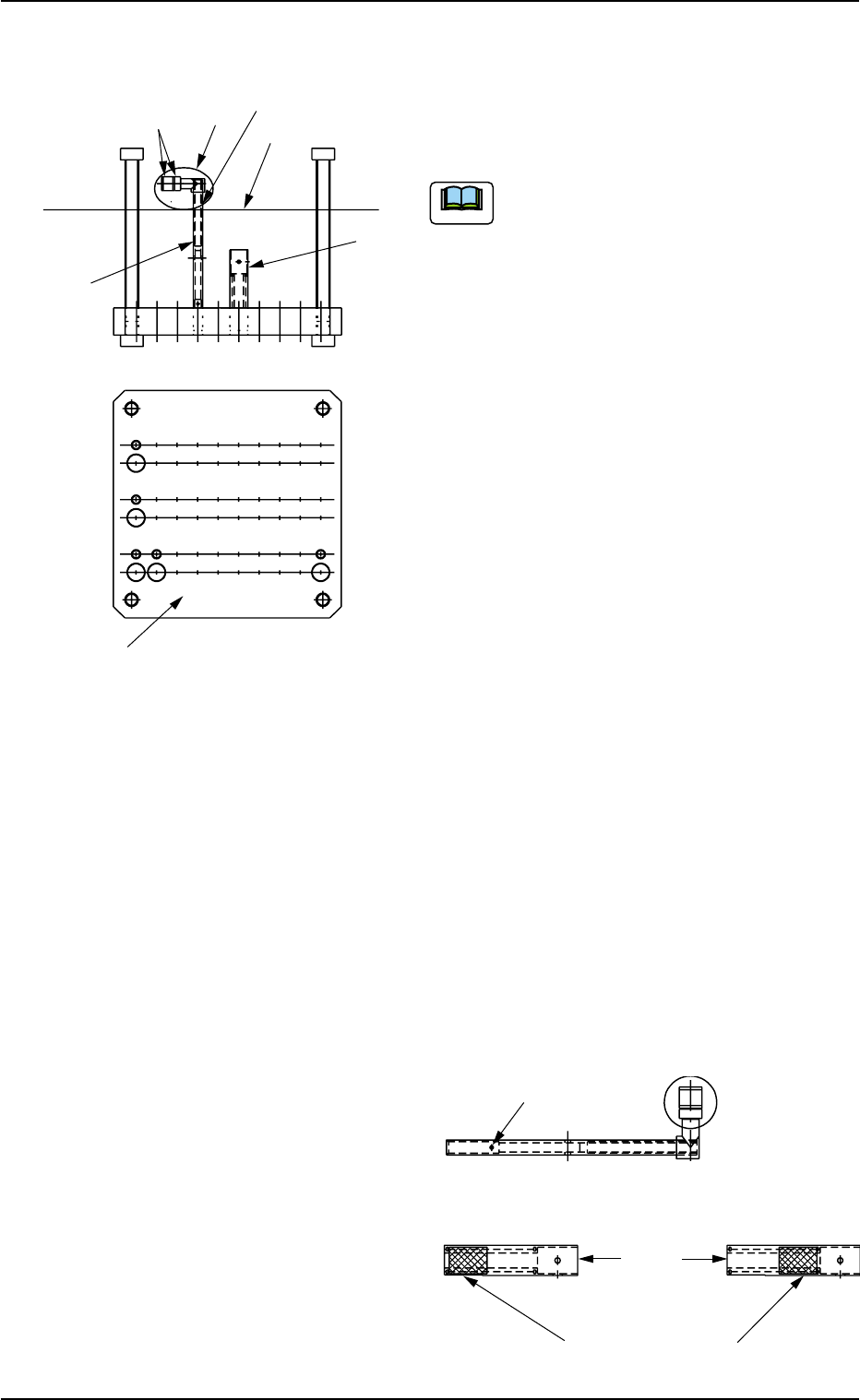

(1) MSB シャフトと MSB 外筒を、灯油で約 5 ～10
分間超音波洗浄を行います。
(a) MSB シャフトの A 部は、洗浄しては
いけません。
洗浄用治具を用いて、A 部に洗浄液
が触れないようにしてください。
MSB シャフトの A 部を洗浄するとベ
アリングおよびシャフト内部のスプ
リングが脱脂されMSB の寿命が短く
なる恐れがあります。
洗浄用治具
名称 ： ミニチュア SB 洗浄台
治具番号： JG-0128
(b) 灯油の代わりにアルコールを使用す
ることができます。この場合は、洗
浄後 MSB シャフトと MSB 外筒の表面
をウエスで早急に拭取り、グリス
アップを行ってください。
(c) 灯油の代わりに軽油を使用すること
ができます。
この場合は、清浄後 MSB シャフトと
MSB 外筒を早急にエアブローし、完
全に乾燥させた後、グリスアップを
行ってください。
(d) MSB シャフトおよび MSB 外筒は長時
間軽油をつけたまま放置しないでく
ださい。MSB の寿命が短くなる恐れ
があります。
(2) MSB シャフトと MSB 外筒をエアブローし、内
部の汚れや灯油を吹き飛ばします。
1.4 メンテナンス方法
0304-001 1-58 AHL01JTRP
#
ᶧ㕙
/5$ᄖ╴
/5$ࠪࡖࡈ࠻
ᵞᵺ↪ᴦౕ
ࠬࡊ࡝ࡦࠣ
ࠪࡖࡈ࠻ౝㇱ
ࡌࠕ࡝ࡦࠣ
Fig.4A75
ࡁ࡯࠻
Fig.4A76
ߎߩⓣߦࠛࠕࡉࡠ࡯ࠍⴕ߁
ࠛࠕࡉࡠ࡯ߩᣇะ
ౝㇱߩࠤ࡯ࠫߩ૏⟎
•
ミニチュアストロークベアリングの給油ミニチュアストロークベアリングの給油
ミニチュアストロークベアリングの給油ミニチュアストロークベアリングの給油
ミニチュアストロークベアリングの給油
(1) MSB外筒内部のケージにダフニーエポネック
スグリース No.1を0.01cc 塗布します。
(a) 給油には6 角レンチなどの金属棒を
使用し、綿棒は使用しないでくださ
い。
(b) 0.01 ccの目安は1005チップくらい
の大きさです。

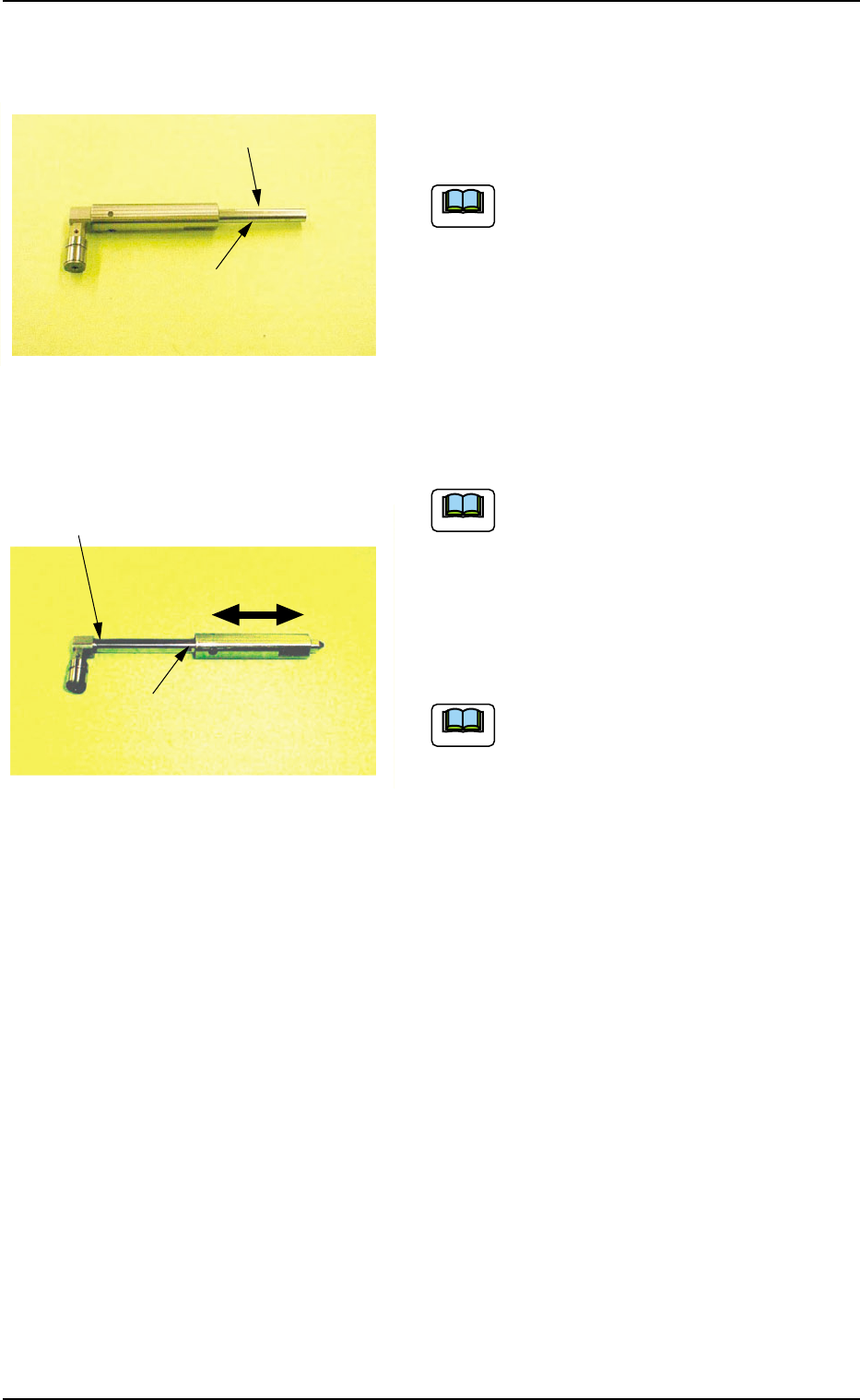

(2) MSB挿入用治具（標準付属品：630 085 8846)
を MSB シャフトに取付け、MSB 外筒に差し込
みます。
MSB シャフトと MSB 外筒の組み合わせが
変わらないように注意してください。
(3) MSBシャフトにダフニーエポネックスグリー
ス No.1 を薄く塗り、MSB 外筒を回転させた
り動かしてグリースをなじませます。
シールに給油させるため、MSB シャフト
上部にもグリースを塗ってください。
また、MSB シャフトの穴にグリースが入
らないように気をつけてください。
(4) MSB 挿入用治具を付けたまま、MSB シャフト
を MSB 外筒から抜きます。
/5$ᝌ౉↪ᴦౕ
ਅㇱߦ࠳ࡈ࠾࡯ࠛࡐࡀ࠶ࠢࠬ
ࠣ࡝࡯ࠬ0Qࠍ⭯ߊႣࠆ
਄ㇱߦ࠳ࡈ࠾࡯ࠛࡐࡀ࠶ࠢࠬ
ࠣ࡝࡯ࠬ0Qࠍ⭯ߊႣࠆ
/5$ᄖ╴ࠍ࿁ォߐߖߚࠅޔᏀฝ
ߦേ߆ߔ
ⓣߦࠣ࡝࡯ࠬ߇౉ࠄߥ޿
ࠃ߁ߦᵈᗧߔࠆ
Fig.4A77
Fig.4A78
0304-001 1-59
AHL01JTRP
1.4 メンテナンス方法
ࡁ࡯࠻
ࡁ࡯࠻
ࡁ࡯࠻
•
ミニチュアストロークベアリングの取付けミニチュアストロークベアリングの取付け
ミニチュアストロークベアリングの取付けミニチュアストロークベアリングの取付け
ミニチュアストロークベアリングの取付け
(1) MSB 外筒にシールおよびカラーを取付けま
す。
(1-1) シールを乾拭きで清掃し、シールの内側
にダフニーエポネックスグリースNo.1を
塗布します。
シールにグリスを塗布し忘れると動作
に支障をきたす恐れがあります。
(1-2) MSB外筒に、下シール、カラー、上シール、
の順で取付けます。
(a) シール取付け時に、シールを MSB 外
筒で傷つけないようにしてくださ
い。
(b) シールの方向を間違えないようにし
てください。
(c) 下シールの取付け後、カラーを取付
ける前に下シールが水平に取付けら
れているか確認してください。下
シールが傾いた状態で取付けられて
いると、動作に支障をきたす恐れが
あります。
(d) カラーの取付けの際にボスがMSB 外
筒の穴にきちんとはめ込まれている
か確認してください。
(2) ミニチュアストロークベアリングをヘッド
に取付けます。
(2-1) ヘッドの下から MSB 外筒を挿入します。
MSB外筒の切り欠きがヘッドの内側を向
くように合わせてください。
(2-2) MSB シャフトに MSB 挿入治具を取付けた
状態のまま、ヘッドの上側から挿入しま
す。
(2-3) MSB 挿入治具を外します。
すべりやすく作業しづらい場合は、治
具を工業用アルコールで拭いてくださ
い。
(2-4) MSB 外筒に固定プレートを取付け、ネジ
(M3L10)で固定します。
ネジにはネジロック(1401B)を塗り、締付
けトルク 7 kgfcm で締めつけます。
1.4 メンテナンス方法
0304-001 1-60 AHL01JTRP
਄ࠪ࡯࡞
ࠞ࡜࡯
ਅࠪ࡯࡞
/5$
ᧄ
/5$ࠪࡖࡈ࠻
ᄖ╴
Fig.4A79
Fig.4A80
ࡁ࡯࠻
ࡁ࡯࠻
ࡁ࡯࠻
/5$ᄖ╴
ࠞ࡜࡯
ਅࠪ࡯࡞
਄ࠪ࡯࡞
ࡁ࡯࠻
