(6) ヘッド Assy をヘッド Assy ホルダに取付けます。 (6- 1 ) ヘッド Assy の裏側にあるパイロットピン穴をホルダ側のパイ ロットピンにはめ込みます。 (6-2) ヘッド Assy を上側は M4X 1 2(2 本 ) 、 下側は M4X 1 6(2 本 ) でネジ止 めします。 ( 締付けトルクは約 44 kgfcm) ネジの長さを間違えるとヘッドのネジ山が破損します。 (6-3) ホースを挿入します。 ヘッド…
(3) ヘッドにホルダを取付けます。
(3-1) ホルダのベアリングガイド部とピン先端
部 にダフニーエポネックスグリース
No.1 を薄く塗布します。
(3-2) ホルダガイドとヘッドのセンターシャフ
トの切り欠きを合わせ、ヘッド上部に挿
入します。
(3-3) ホルダをヘッドのシャフト奥まで確実に
押込んでカムユニットの目印とカムフォ
ロアの中心を合わせてください。
(3-4) 止めネジにネジロック(1401B)を塗り、
1.5 mm のビット(標準付属品: 630 116
3659)で締付けトルク5 kgfcmで締めつけ
ます。
ネジ穴を壊さないために、対角寸法の
大きな 6 角レンチ(TONE,BONDUS)などを
使用してください。
(4) ヘッドに拡散板を取付け、ゆるみ止め処理
(シリコンワニス加工)された特殊ネジ 3 本
を、2 mm のビット (標準付属品：630 116
3673) で締付けトルク 10 kgfcm で締めつけ
ます。
拡散板には溶剤やアルコールなどを付
着させないようにしてください。
拡散板が割れる恐れがあります。
(5) ホルダのカム面にダフニーエポネックスグ
リース No.1 を薄く塗布します。
0308-002 1-61
AHL01JTRP
1.4 メンテナンス方法
ࡎ࡞࠳ᱛࡀࠫᧄ
ࡎ࡞࠳
Fig.4A81
Fig.4A82
Fig.4A81-1
ࡁ࠻
ࡁ࠻
E:R
EK0(-ᵹ࣊
ᢔ᧼
ᱛࡀࠫᧄ
ࡋ࠶࠼ේὐ
ᬌ↪⏛⍹
OOߩࡆ࠶࠻
࠻࡞ࠢ࠼ࠗࡃ
(6) ヘッド Assy をヘッド Assy ホルダに取付けます。
(6-1) ヘッド Assy の裏側にあるパイロットピン穴をホルダ側のパイ
ロットピンにはめ込みます。
(6-2) ヘッド Assy を上側は M4X12(2 本)、下側は M4X16(2 本)でネジ止
めします。(締付けトルクは約 44 kgfcm)
ネジの長さを間違えるとヘッドのネジ山が破損します。
(6-3) ホースを挿入します。
ヘッド原点検出用磁石にレンチなどを当てると減磁しますの
で、触れないように注意してください。
減磁すると原点が検出できなくなる恐れがあります。
(7) 取付けたヘッドの“各種ヘッド/ ノズル” オフセット教示および
“ヘッド原点”オフセット教示を行います。
オフセット教示については、第 2 編：操作 (スーパーバイザ)
“6 節“5.1 “各種ヘッド / ノズル”タブ”および“6 節“5.2
“ヘッド原点”タブ”を参照してください。
• ヘッド原点オフセットが± 3 度以内であること
• ヘッド中心オフセットが± 3mm 以内であること
0507-003 1-62
AHL01JTRP
1.4 メンテナンス方法
ࡁ࠻
ࡁ࠻
ᵈᗧ
1.4.71.4.7
1.4.71.4.7
1.4.7
認識照明用光源装置のランプ交換認識照明用光源装置のランプ交換
認識照明用光源装置のランプ交換認識照明用光源装置のランプ交換
認識照明用光源装置のランプ交換

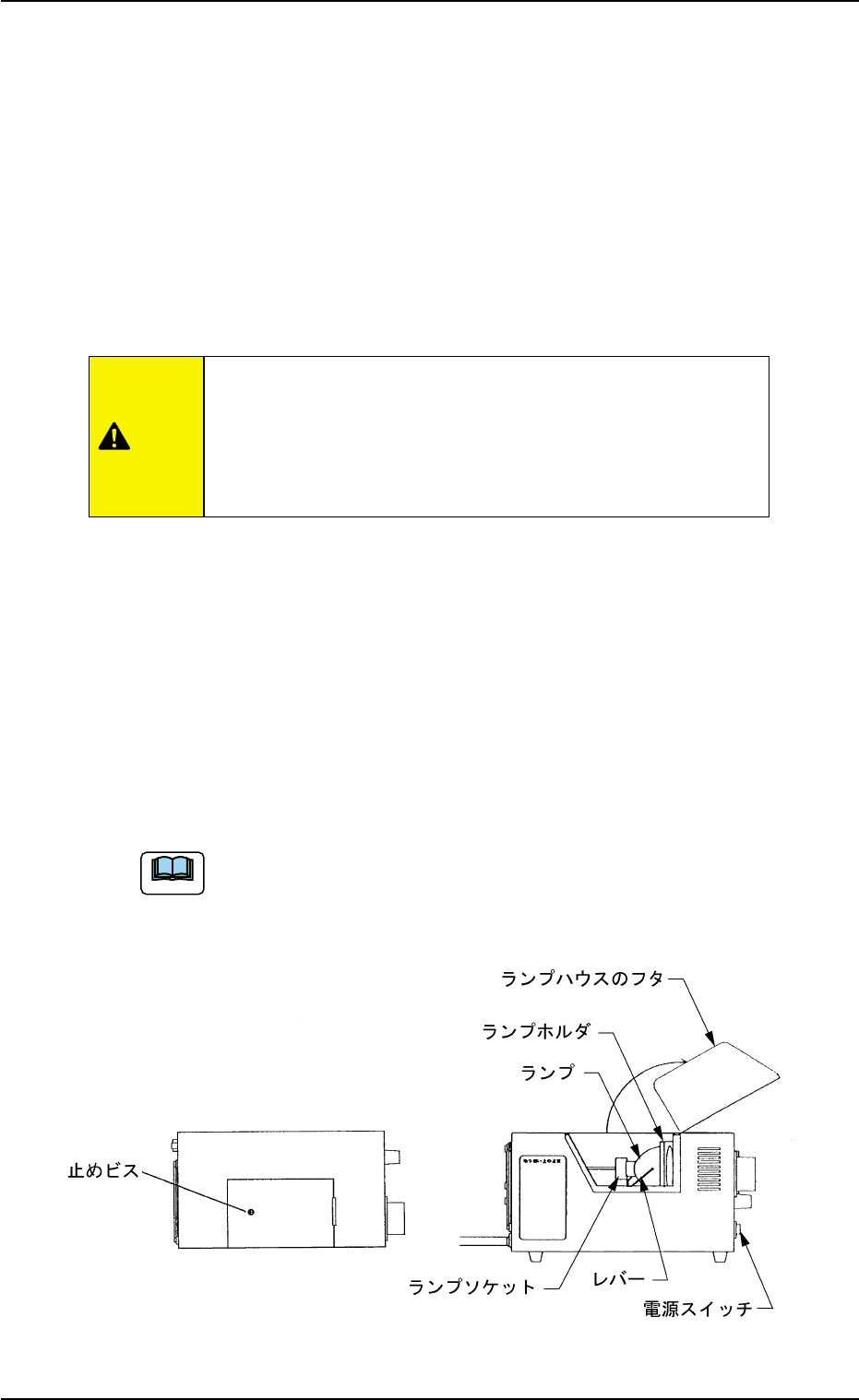

(1) 光源装置および形式
光源装置 ： #MHF-P100LRD-SO-2
ランプ ： LM-100
(2) ランプの交換手順
• 光源装置の電源スイッチを切って、電源スイッチのランプ（橙色）の
消灯を確認してください。
ランプの点灯中または消灯直後は、大変高温になっていま
す。ランプが十分に冷えるまで、絶対に手を触れない
でください。
ランプをすぐに交換したい場合は、厚い手袋（布製または軍
手）を着用してランプを交換してください。
• 光源装置本体上面にある止めビスを緩めランプハウスのフタを開け
ます。
• ランプの左側レバーを矢印の方向にランプを上に押しあげます。
• ランプをランプホルダから真上に引き抜きます。
• ランプをランプソケットから外します。
ランプをソケットから抜き差しする場合は、ソケット部が破損
する恐れがありますので、ランプの端子やソケットをこじらな
いようにしてください。
Fig.4A83
1.4 メンテナンス方法
0507-003 1-63 AHL01JTRP
ࡁ࠻
注意
