フィーダキャリッジ部リニアガイドの給油フィーダキャリッジ部リニアガイドの給油
フィーダキャリッジ部リニアガイドの給油フィーダキャリッジ部リニアガイドの給油
フィーダキャリッジ部リニアガイドの給油
給油は、初回 1 か月後、以降 6 か月ごとに行ってください。
••
••
•
給油準備給油準備
給油準備給油準備
給油準備
(1) 装置の電源を切った状態で、リニアガイドのレールについている
古いグリースをウエスでふきとってください。
(2) アタッチメントは、FL 形とP形、または、U 形とP形を用意します。
Fig.4A85
••
••
•
給油手順給油手順
給油手順給油手順
給油手順
フィーダキャリッジ部リニアガイドの給油は、操作電源“入
り”の状態での作業となります。
危険ですので、作業は、必ず、1 人で行ってください。
(1) 装置メンテナンスサブメニューバーの[ユニット調整]ボタンを押
してください。次に、“フィーダキャリッジ”タブシートで［給油
動作］タブを押すと、以下のタブシートが表示されます。

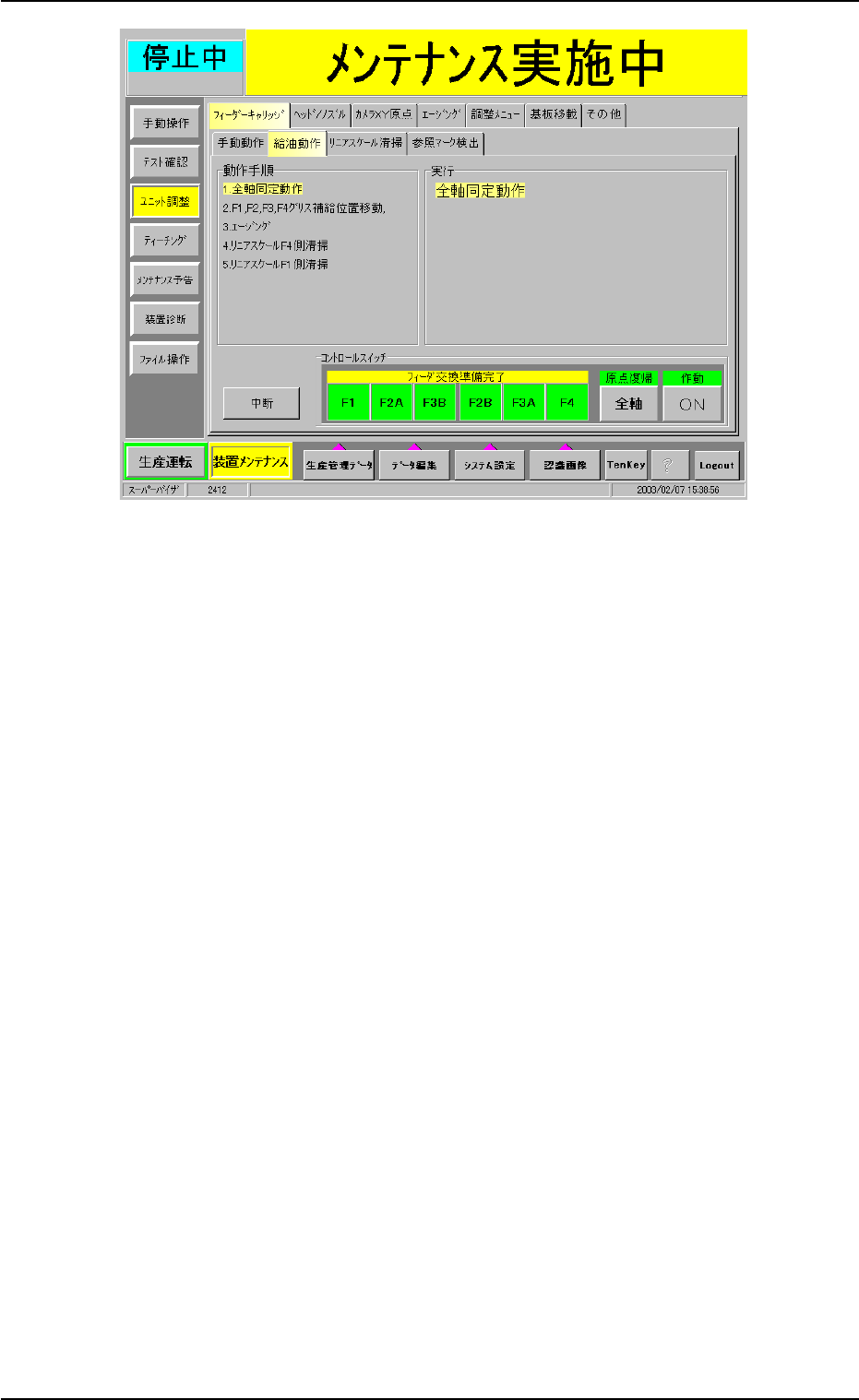

Fig.4A85-1
(2)“給油動作”タブシートで[給油動作開始]ボタンを押すと、
以下の画面が表示されます。
0507-003 1-67
AHL01JTRP
1.4 メンテナンス方法
(.ᒻ
2ᒻ
7ᒻ
注意

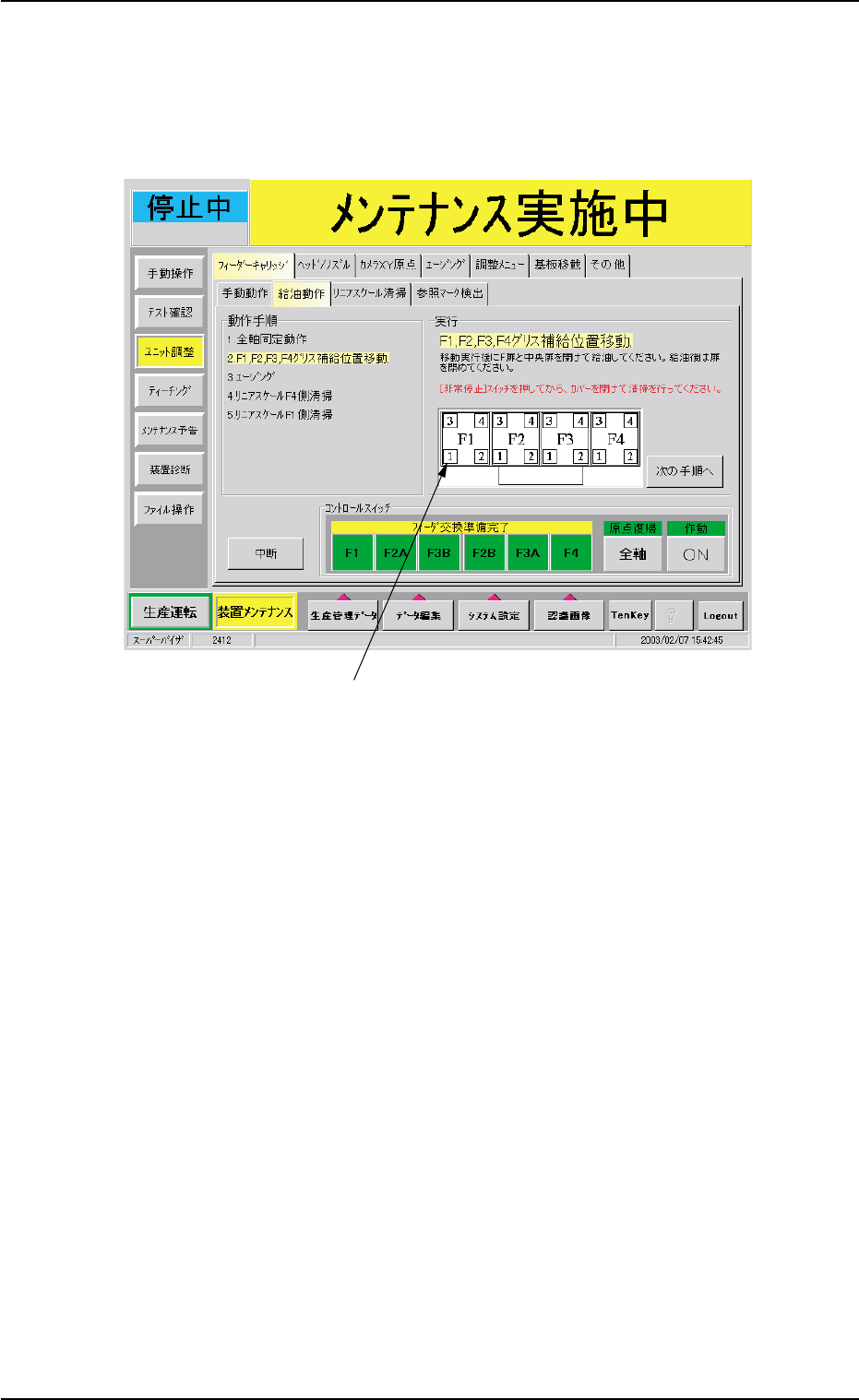

Fig.4A85-2
(3) 原点復帰[全軸]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボ
タンを押します。
装置が全原点復帰します。
(4) フィーダ交換準備完了ボタンを全て押します。
(5) 作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを
押します。
全軸同定動作が行われます。
(フィーダキャリッジが少し動きます）
0304-001 1-68
AHL01JTRP
1.4 メンテナンス方法
(6) 作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを
押します。
フィーダキャリッジがグリス補給位置に移動し、以下の画面が表
示されます。
Fig.4A85-3
(7) [非常停止]スイッチを押し、全ての扉を開けます。
リニアガイドのスライドブロックのニップルへグリスを給油して
ください。
給油終了後、全ての扉を閉めます。
(8) [非常停止]スイッチのロックを解除し、[復帰]ボタンを押します。
[POWER ON]ボタンを押して電源を投入します。
原点復帰[全軸]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボ
タンを押します。
1.4 メンテナンス方法
0304-001 1-69 AHL01JTRP
