1.4 メンテナンス方法
0304-001 1-70 AHL01JTRP
(9) [次の手順へ]ボタンを押すと、以下の画面が表示されます。

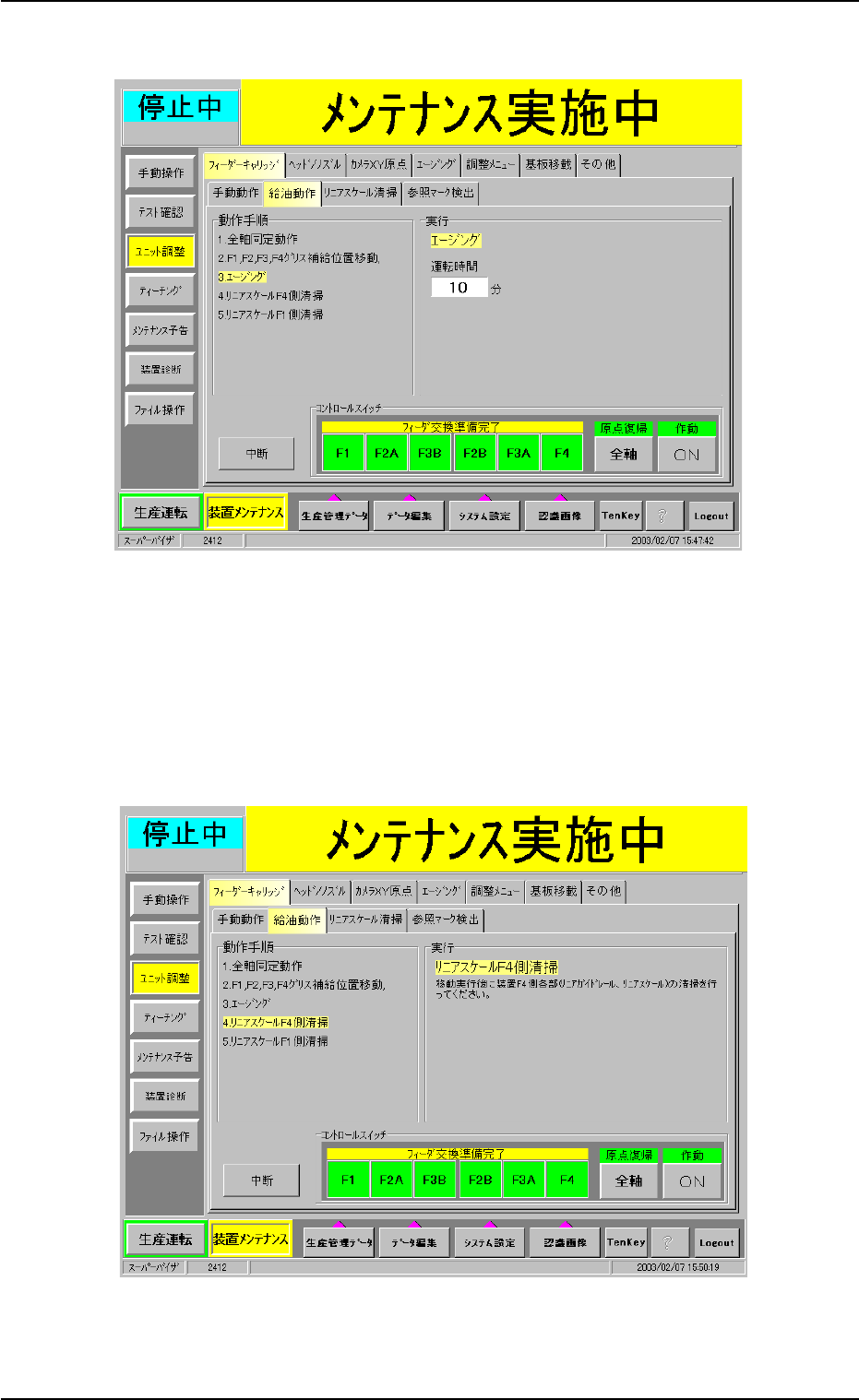

Fig.4A85-5
フィーダ交換準備完了ボタンを全て押します。
作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを
押すと、フィーダキャリッジ部のエージングが始まります。
(10)エージングが終了すると、以下の画面が表示されます。
Fig.4A85-6
1.4 メンテナンス方法
0304-001 1-71 AHL01JTRP
(11)作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを
押すと、以下の画面が表示されます。
Fig.4A85-7
(12)[非常停止]スイッチを押します。
F4 側のフィーダキャリッジカバーを開けます。
F4側のリニアスケールをアルコール(無水エタノール)をしみ込ま
せた綿棒で清掃します。
清掃終了後、F4 側のフィーダキャリッジカバーを閉めます。
アルコール以外の使用は禁止します。
ࡁ࡯࠻
1.4 メンテナンス方法
0304-001 1-72 AHL01JTRP
(13)[非常停止]スイッチのロックを解除し、[復帰]ボタンを押します。
[POWER ON]ボタンを押して電源を投入します。
原点復帰[全軸]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボ
タンを押します。
[次の手順へ]ボタンを押すと以下の画面が表示されます。
Fig.4A85-8
(14)フィーダ交換準備完了ボタンを全て押します。
作動[ON]ボタンを押し、2秒以内に操作パネルの[ENABLE]ボタンを
押してください。
手順(12)と同様に、F1 側のリニアスケールを清掃します。
(15) [非常停止]スイッチのロックを解除し、[復帰]ボタンを押します。
[POWER ON]ボタンを押して電源を投入します。
[次の手順へ]ボタンを押すと作業が完了します。
