4OM-993-007 - 第146页

(3) 作動 [ON] ボタンを押し、 2 秒以内に操作パネルの [ENABLE] ボタンを押します。フィーダキャリッジが F 1 側へ移動し、以下の画面が表示されます。 Fig.4A9 1 -3 (4) [ 次の手順へ ] ボタンを押します。 (5) 同様の手順を繰り返し、参照マークが検出されることを確認します。 1 .4 メンテナンス方法 0308-002 1 - 81 AHL01JTRP

••

•

参照マークの検出参照マークの検出

参照マークの検出

(1)“フィーダキャリッジ部”タブシートで“参照マーク検出”タブ

を押すと、以下の画面が表示されます。

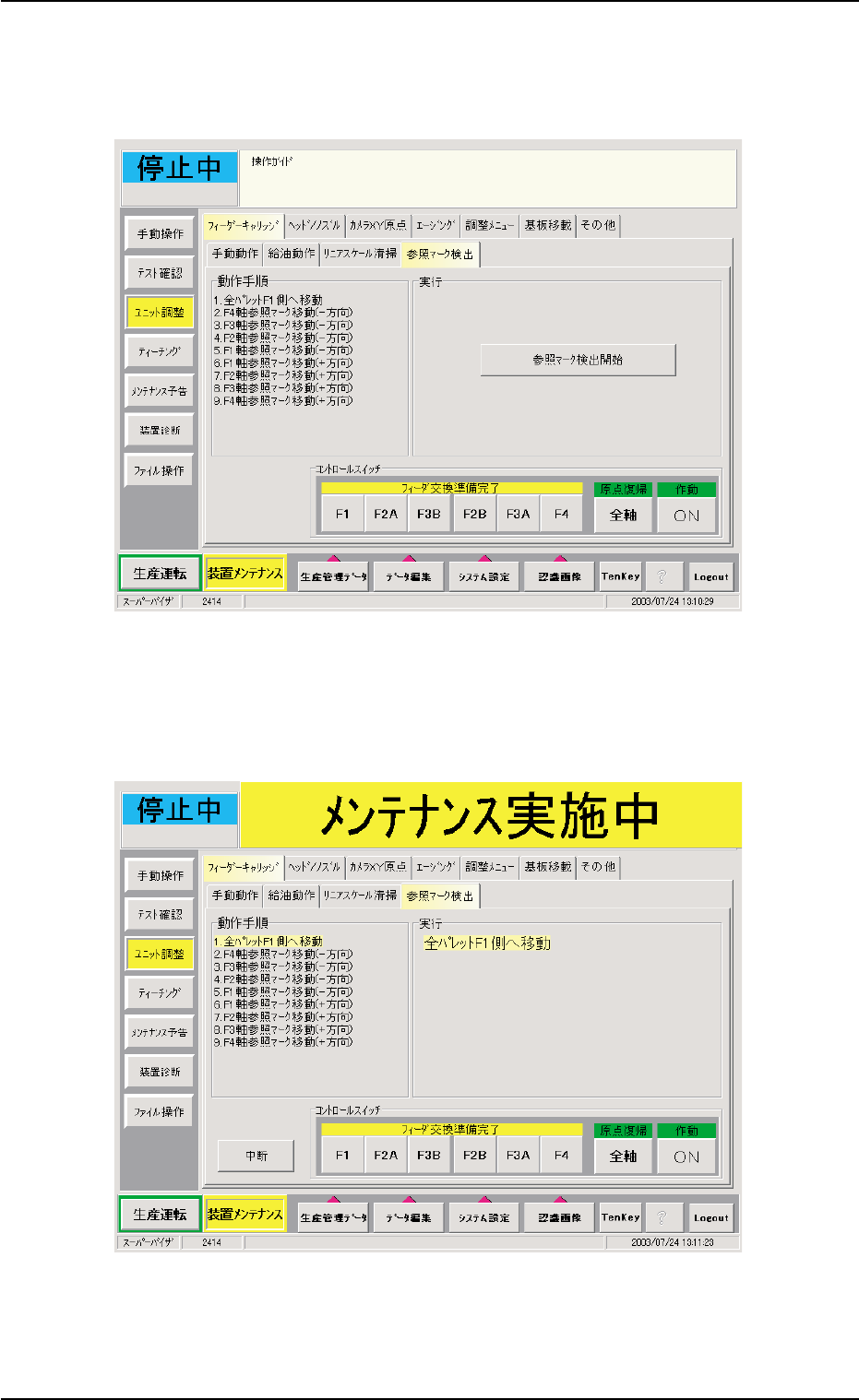

Fig.4A91-1 “参照マーク検出”タブシート

(2)“参照マーク検出”タブシートで[参照マーク検出開始]ボタンを

押すと、以下の画面が表示されます。

Fig.4A91-2

1.4 メンテナンス方法

0308-002 1-80 AHL01JTRP

(3) 作動[ON]ボタンを押し、2 秒以内に操作パネルの[ENABLE]ボタ

ンを押します。

フィーダキャリッジが F1 側へ移動し、以下の画面が表示されま

す。

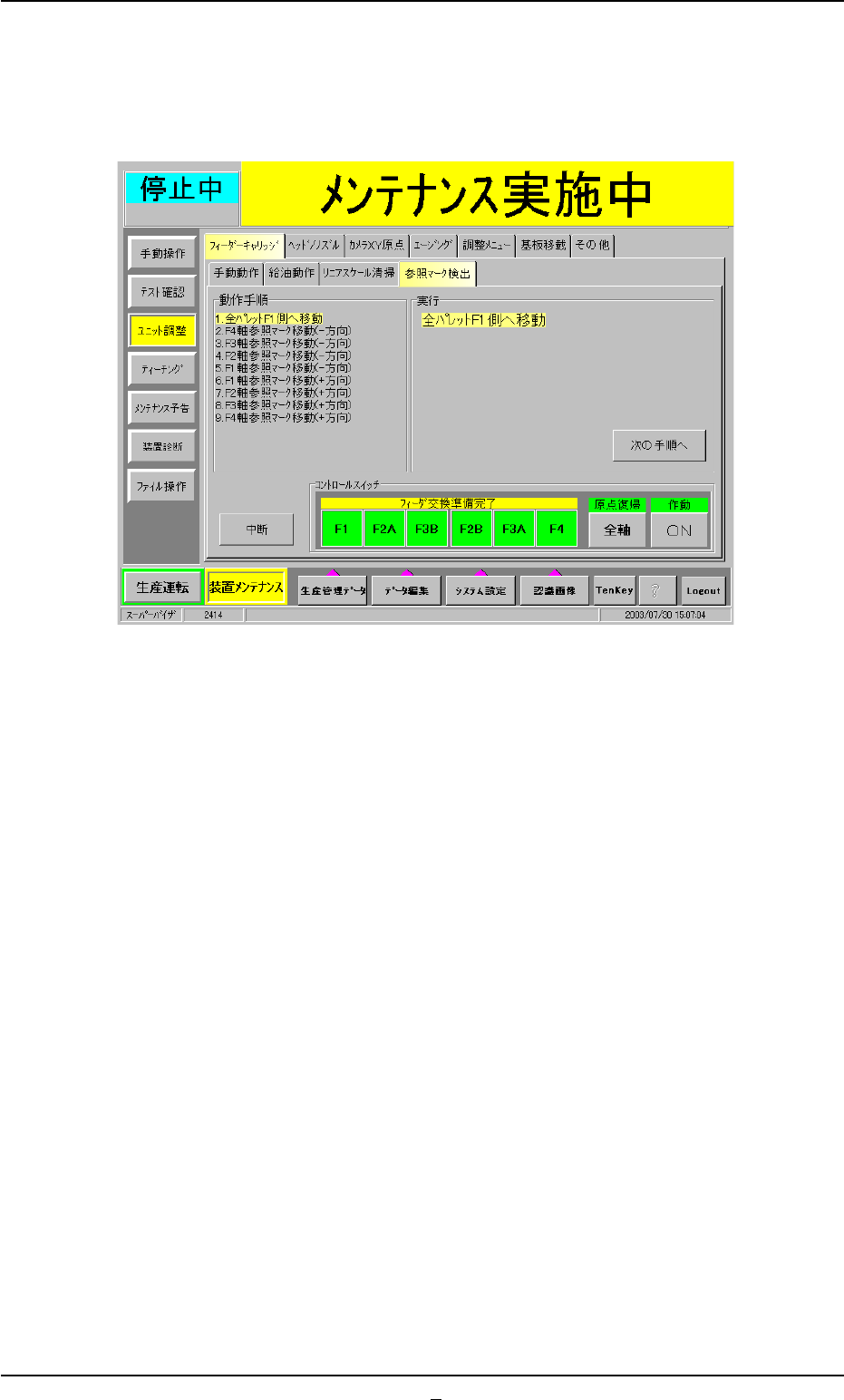

Fig.4A91-3

(4) [次の手順へ]ボタンを押します。

(5) 同様の手順を繰り返し、参照マークが検出されることを確認し

ます。

1.4 メンテナンス方法

0308-002 1-81 AHL01JTRP

1.4.111.4.11

1.4.11

リニアモータのヨーク面の清掃リニアモータのヨーク面の清掃

リニアモータのヨーク面の清掃

リニアモータのヨーク面の清掃は、毎月行ってください。

ペースメーカ装着者は、装置内で作業しないでください。

ペースメーカが磁気による異常を受け、重大な事故になるお

それがあります。

• 磁気を帯びやすい金属を近づけないでください。

磁気に引き寄せられ、けがをしたり、装置が故障するおそ

れがあります。

• 磁気の影響を受けやすいものを近づけないでください。

••

•

作業手順作業手順

作業手順

(1) 装置の電源およびエア源を切ります。

(2) フィーダ作業エリア安全扉をすべて開きます。

(3) 上ヨーク上側、上ヨーク裏側および下ヨーク上側をウエスで清掃

します。

Fig.4A92

(4) フィーダキャリッジを手で押して移動させます。

(5) 上ヨーク上側、上ヨーク裏側および下ヨーク上側を掃除機または

ウエスで清掃します。

ࡈࠖ࡯࠳ࠠࡖ࡝࠶ࠫ

਄࡛࡯ࠢⵣ஥

ਅ࡛࡯ࠢ਄஥

਄࡛࡯ࠢ਄஥

警告

注意

1.4 メンテナンス方法

0507-003 1-81-1 AHL01JTRP
