安全 -19 AHL01J-P
安全にお取扱いいただくために

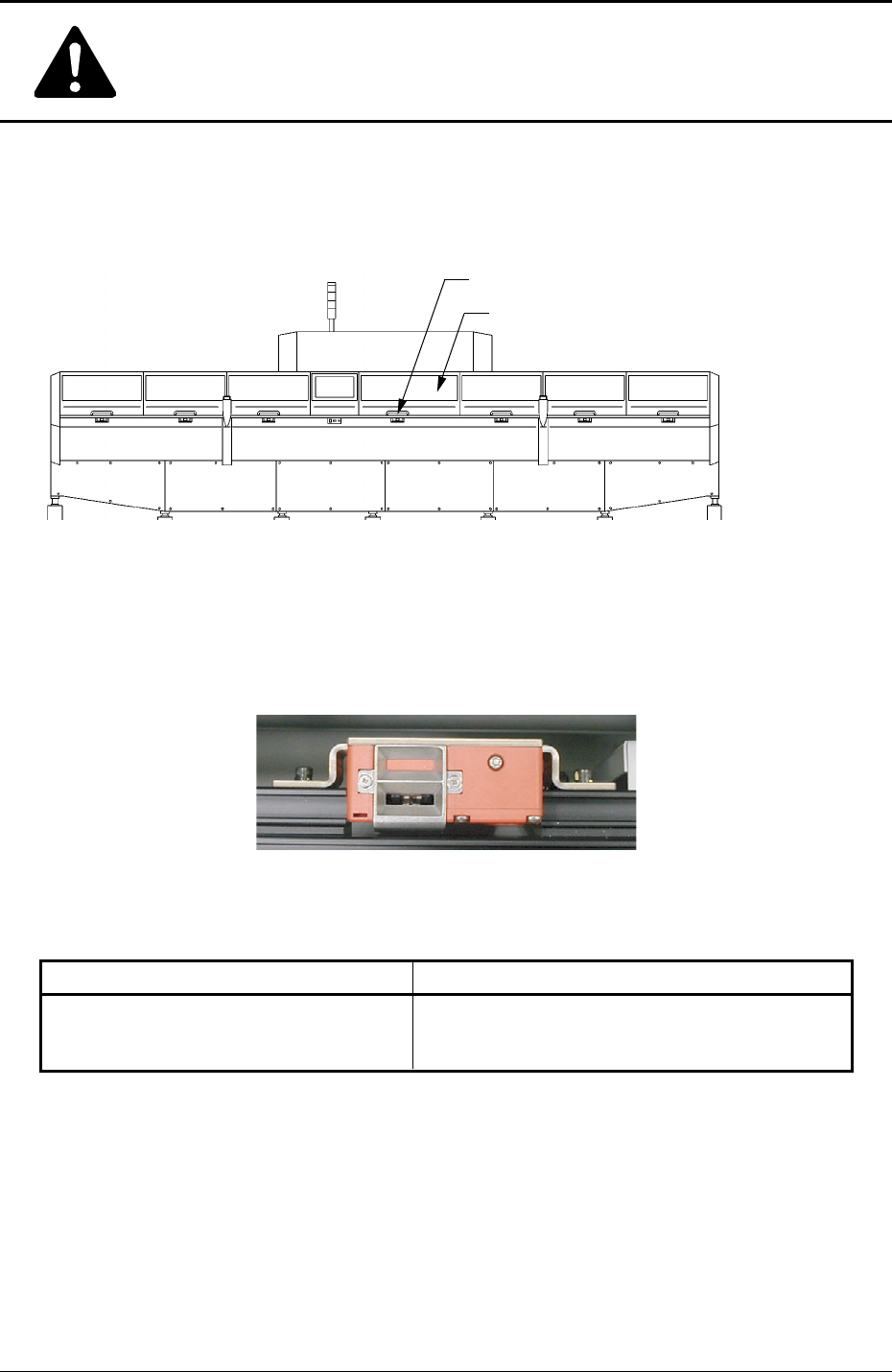

［フィーダキャリッジカバー］安全スイッチ
Fig.1X20 後面図
［フィーダキャリッジカバー］安全スイッチは、以下のようにこのカバーの内側
に取付けられています。
Fig.1X21
スイッチ名 装 置 処 置
［フィーダキャリッジカバー］ • フィーダキャリッジカバーが開いている
安全スイッチ 状態では、操作電源は入りません。
Table 1X4
=ࡈࠖ࠳ࠠࡖ࠶ࠫࠞࡃ?ోࠬࠗ࠶
࠴
ࡈࠖ࠳ࠠࡖ࠶ࠫࠞࡃ
0411-001
安全 -20 AHL01J-P
安全にお取扱いいただくために

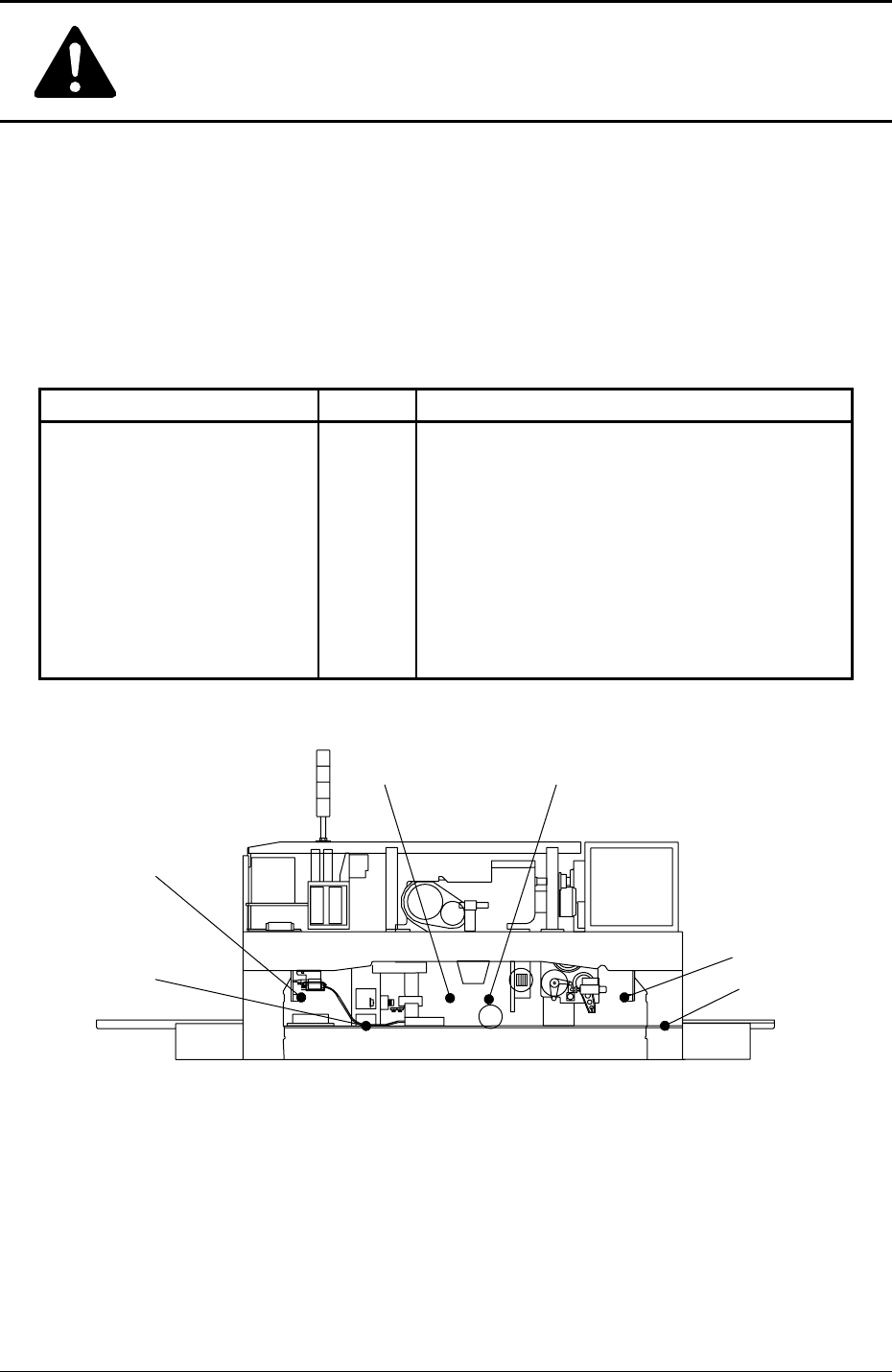

装置保護センサ
フィーダ装着異常検出センサ
テープフィーダが正しく取付けられていない状態での運転を防止します。
センサ名 記 号 装 置 処 置
装着ミス(+) BPX30
装着ミス(-) BPX31
持ち上がり防止(+) SQ2
持ち上がり防止(-) SQ3
フック外れ(+) BPX27
フック外れ(-) BPX28
後面図（上部）
Fig.1X22 フィーダ装着異常検出センサ
Table 1X5
左記センサの内 1 つでも異常を検出した場
合は、次のように処置されます。
• フィーダキャリッジ 1、2、3、4 の駆動電
源が遮断されます。
• ロータリータレットは、サイクル停止し
ます。
（ロータリータレットの角度が 0 度、また
は、360 度での停止です）
$2:
$2:
53
53
$2:
$2:
0411-001
安全 -21 AHL01J-P
安全にお取扱いいただくために

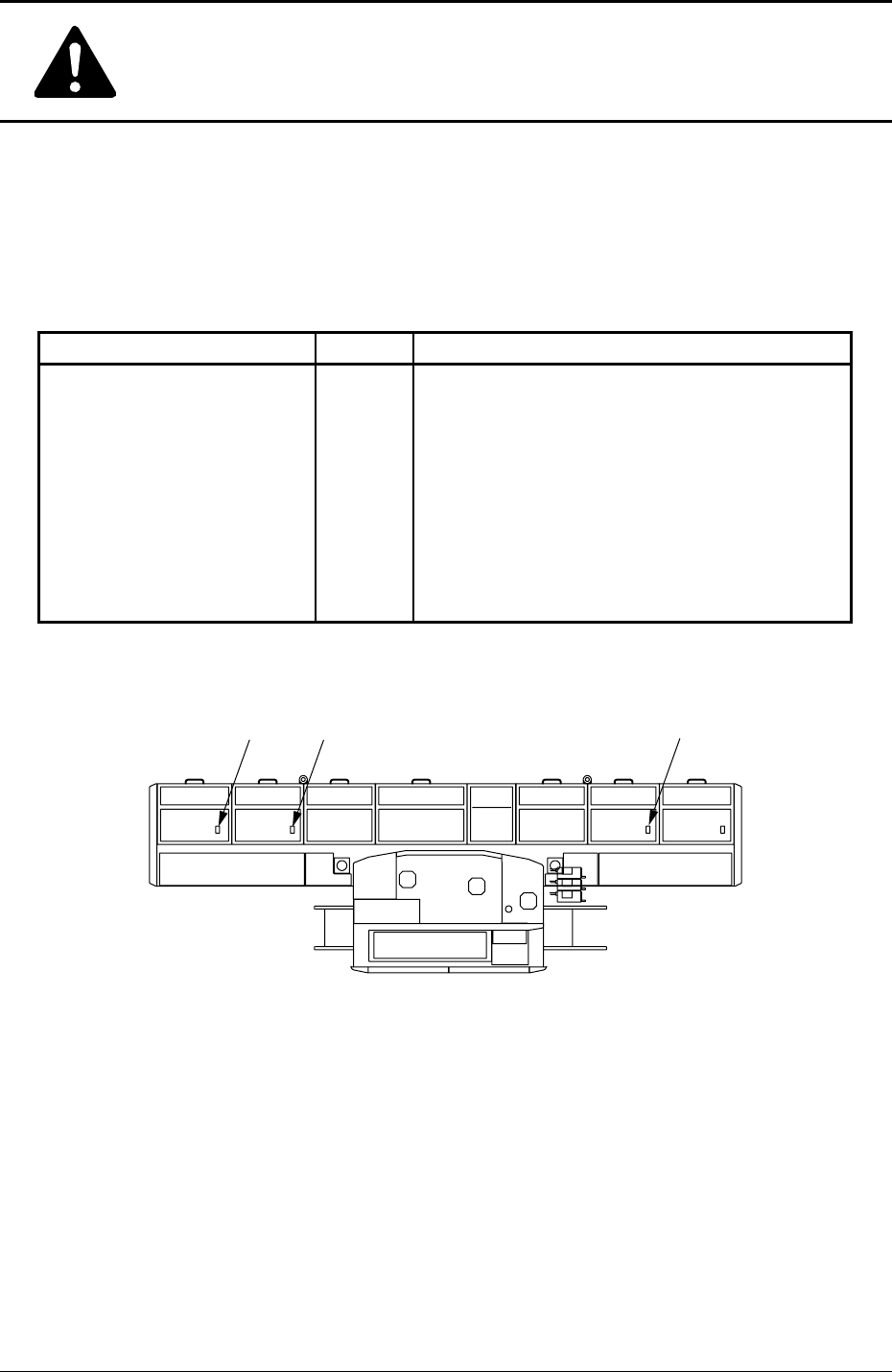

フィーダ軸衝突異常検出センサ
フィーダ軸が衝突したときに、装置の運転を停止します。
センサ名 記 号 装 置 処 置
キャリッジ衝突 12 BPH57
キャリッジ衝突 23 BPH58
キャリッジ衝突 34 BPH59
上面図
Fig.1X23 フィーダ軸衝突異常検出センサ
Table 1X6
左記センサの内 1 つでも異常を検出した場
合は、次のように処置されます。
• フィーダキャリッジ 1、2、3、4 の駆動電
源が遮断されます。
• ロータリータレットは、サイクル停止し
ます。
（ロータリータレットの角度が 0 度、また
は、360 度での停止です）
$2*
$2*
$2*
