認識異常 認識異常 認識異常 認識異常 認識異常 ID ID ID ID ID 認識異常内容、 認識異常内容、 認識異常内容、 認識異常内容、 認識異常内容、 要因および復帰方法 要因および復帰方法 要因および復帰方法 要因および復帰方法 要因および復帰方法 02**3300** エッジ検出異常 02**330 1 ** ノズルに隠れるなど、検出できないエッジがある 02**3302** エッジを検出できない 02**3303** 上側…

100%1 / 409
認識異常認識異常
認識異常認識異常
認識異常
IDID
IDID
ID
　　　　認識異常内容、　　　　認識異常内容、
　　　　認識異常内容、　　　　認識異常内容、
　　　　認識異常内容、
要因および復帰方法要因および復帰方法
要因および復帰方法要因および復帰方法
要因および復帰方法

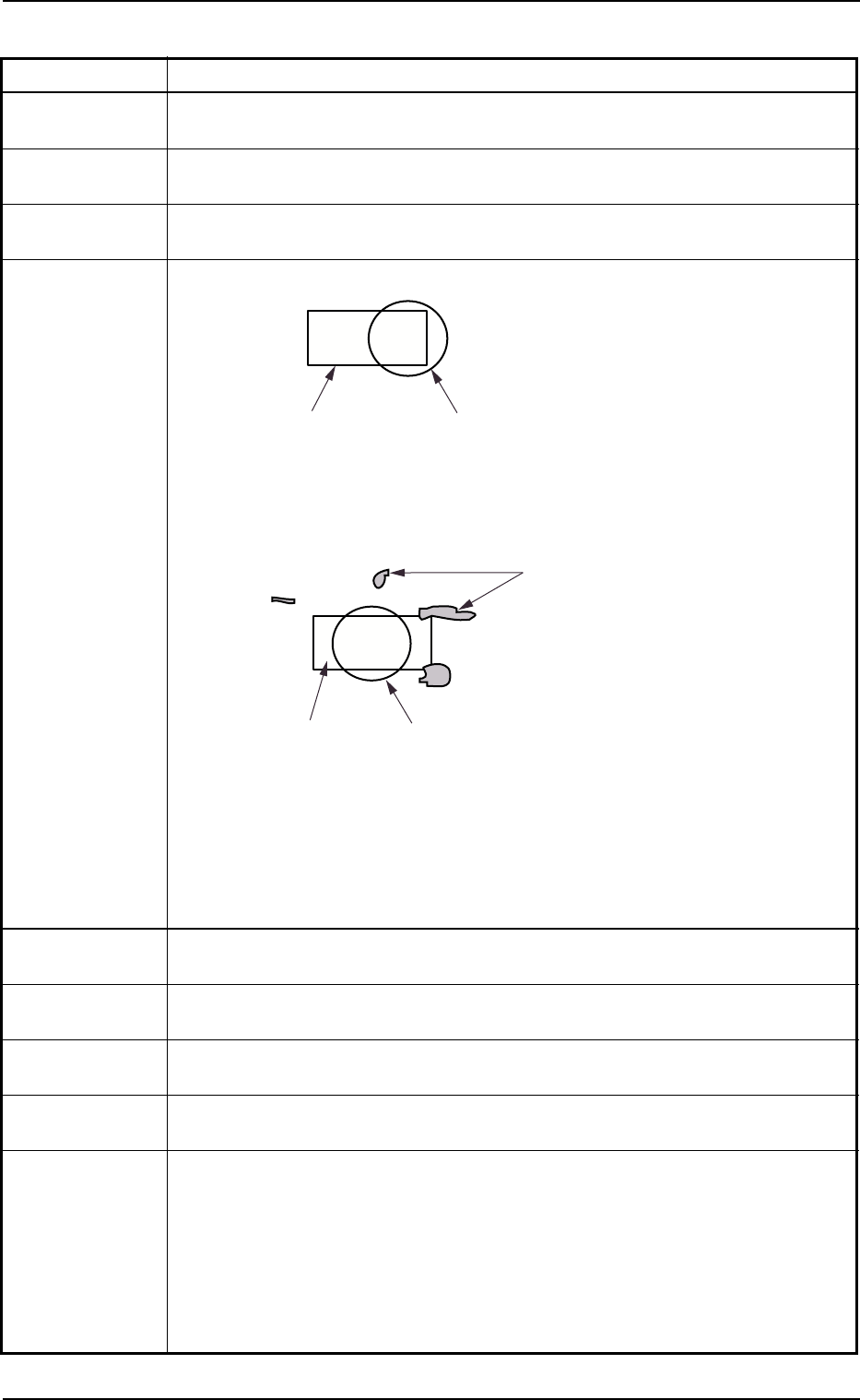

02**3100** コーナー検出異常
02**3101** 部品のコーナーが 2 つ以上ノズルに隠れている
02**3102** コーナーを検出できない
（要因 1）吸着位置の X 方向がずれています。
　Fig.4B23
（要因 2）吸着ノズル先端テーパー部の汚れまたは、拡散板が汚れています。
Fig.4B24
（復帰方法 1）チップ部品、テープフィーダの確認をしてください。
（復帰方法 2）吸着ノズル先端の清掃、拡散板の清掃をしてください。
02**3200** 重心検出異常
02**3201** 部品の形状（サイズ）が対象外である
02**3202** 角度検出に失敗した
02**3203** 重心検出に失敗した
（要因 1）使用部品と吸着ノズルが合っていません。
（要因 2）真空吸引力が弱いため、部品が曲がっています。
（復帰方法 1）使用する部品と吸着ノズルを確認してください。
（復帰方法 2）真空圧を確認してください。
ๆ⌕ࡁ࠭࡞
ㇱຠ
ๆ⌕ࡁ࠭࡞
ᳪࠇ
ㇱຠ
0507-002 2-201 AHL01JTRP
4.3 認識異常 ID と復帰方法
認識異常認識異常
認識異常認識異常
認識異常
IDID
IDID
ID
　　　　認識異常内容、　　　　認識異常内容、
　　　　認識異常内容、　　　　認識異常内容、
　　　　認識異常内容、
要因および復帰方法要因および復帰方法
要因および復帰方法要因および復帰方法
要因および復帰方法

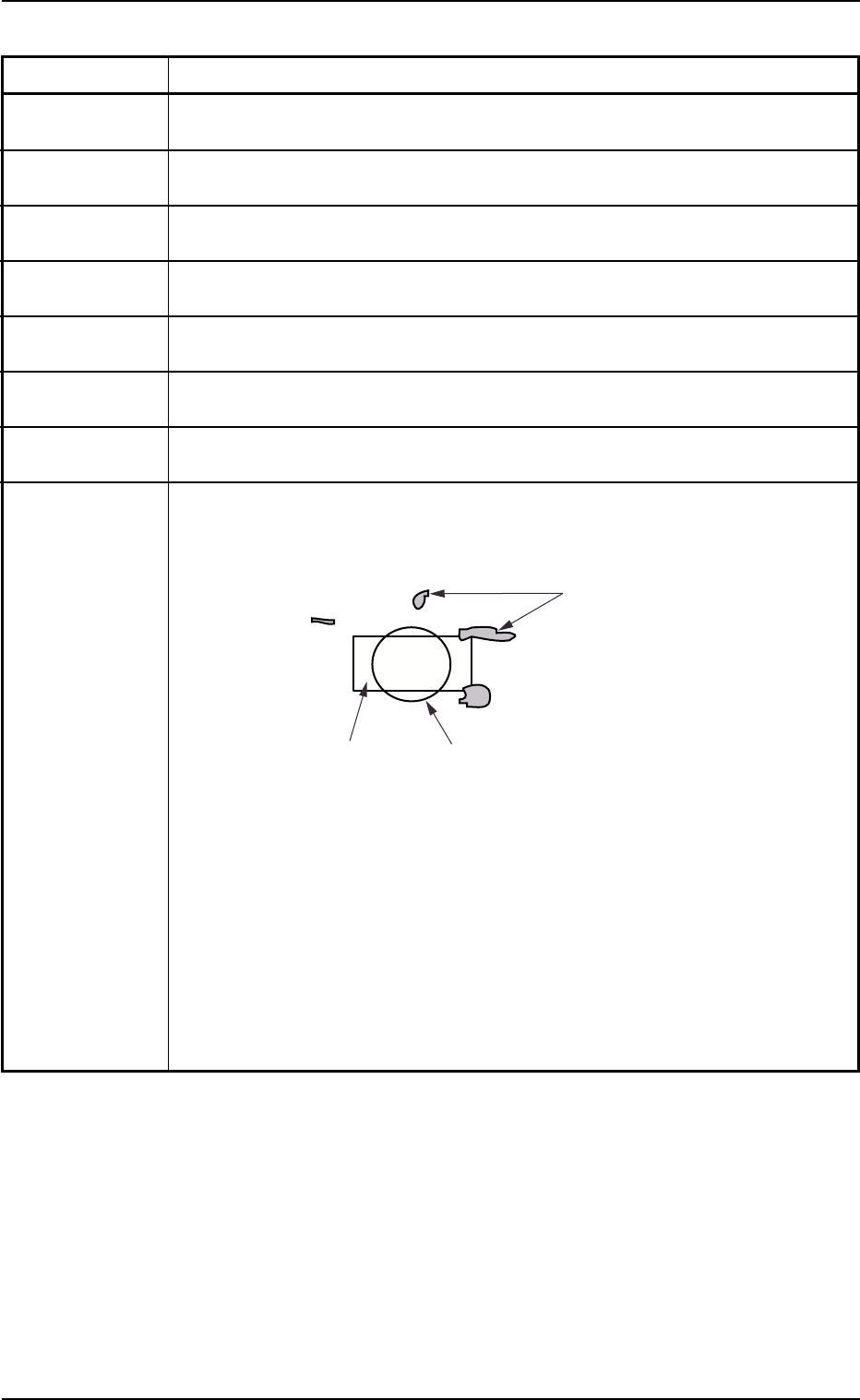

02**3300** エッジ検出異常
02**3301** ノズルに隠れるなど、検出できないエッジがある
02**3302** エッジを検出できない
02**3303** 上側エッジを検出できない
02**3304** 左側エッジを検出できない
02**3305** 下側エッジを検出できない
02**3306** 右側エッジを検出できない
（要因 1）使用部品と吸着ノズルが合っていません。
（要因 2）使用部品のエッジ状態と部品ライブラリデータが違っています。
（要因 3）吸着ノズル先端テーパ部の汚れ、または、拡散板が汚れています。
Fig.4B25　
（復帰方法 1）使用部品と吸着ノズルを確認してください。
オフセットデータ“フィーダ（B)”が正しいか確認してください。
（復帰方法 2）使用部品のエッジ状態と部品ライブラリデータを確認してください。
部品ライブラリデータが間違っている場合は、修正してください。
（復帰方法 3）吸着ノズル先端の清掃、拡散板の清掃をしてください。
ๆ⌕ࡁ࠭࡞
ᳪࠇ
ㇱຠ
0507-002 2-202 AHL01JTRP
4.3 認識異常 ID と復帰方法
認識異常認識異常
認識異常認識異常
認識異常
IDID
IDID
ID
　　　　認識異常内容、　　　　認識異常内容、
　　　　認識異常内容、　　　　認識異常内容、
　　　　認識異常内容、
要因および復帰方法要因および復帰方法
要因および復帰方法要因および復帰方法
要因および復帰方法
02**3400** ライン検出異常
02**3401** ノズルに隠れ直線エッジが検出できない
02**3402** 直線エッジを検出できない
02**3403** 検出した直線エッジとデータが一致しない
（要因 1）使用部品のライン検出結果と部品ライブラリデータが違っています。
（復帰方法 1）使用部品のラインと部品ライブラリデータを確認してください。
部品ライブラリデータが間違っている場合は、修正してください。
02**3501** リード検出異常
02**3501** ノズルに隠れリードが検出できない
02**3502** リードを検出できない
02**3503** リードのコーナーを検出できない
02**3504** リードの先端を検出できない
02**3505** リード列の先端を検出できない
02**3506** コーナーのリードのエッジが検出できない
02**3507** コーナーのリードが検出できない
02**3508** 検出したコーナーのリード本数が設定より少ない
02**3509** 検出したコーナーのリード間の距離が不良
02**3510** 検出したコーナーのリード間の角度が不良
02**3512** 検出したリード本数が設定より少ない
02**3513** 検出したリード本数が設定より多い
02**3515** 検出したリードとデータが一致しない
（要因 1）使用部品のリード検出結果と部品ライブラリデータが違っています。
（復帰方法 1）使用部品のリードと部品ライブラリデータを確認してください。
部品ライブラリデータが間違っている場合は、修正してください。
0507-002 2-203 AHL01JTRP
4.3 認識異常 ID と復帰方法
