ハンドグリースガン KH- 1 20 用アタッチメント Table 4A5 規 格形 状 グリースと 部品番号 備 考 使用アッタチメント数 ダフニー ニュー 総使用 エポネックス モリノック 数 No. 1用 No. 1用 V 形 1 0 1 630 06 1 2028 HTI S 形 11 2 630 06 1 1 977 HTI N 形 11 2 630 06 1 7467 THK P 形 11 2 630 06 1 7474 T…
(2) ハケ
できるだけ毛の抜けないタイプを使用してください。
(3) ビニール手袋
ビニール手袋などを利用して手塗りしてください。
(4) グリース差し
通常に販売されているタイプを使用してください。

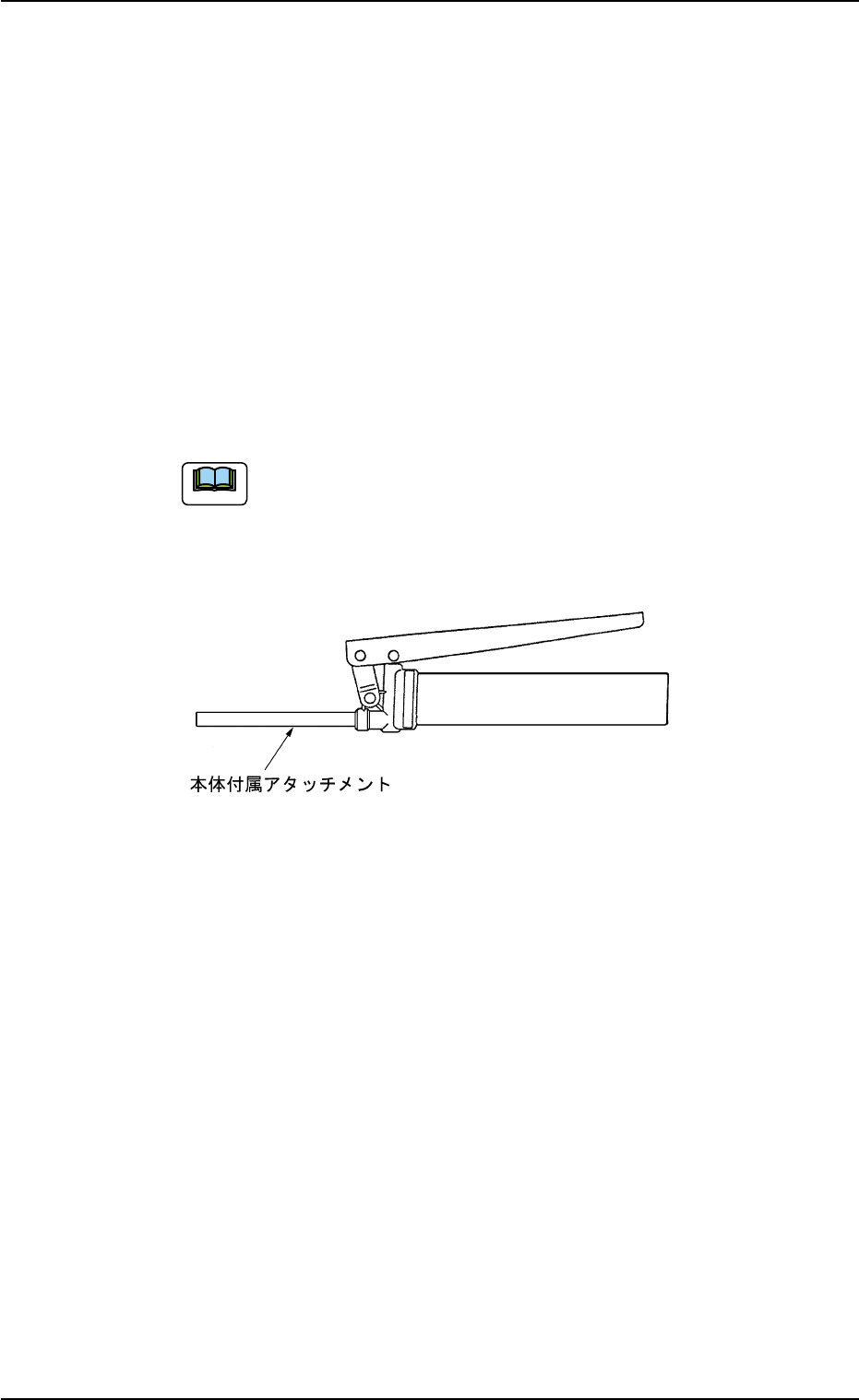

(5) ハンドグリースガン KH120
メーカ：山田油機
装置に付属している 2 丁を 2 種類のグリース用に使い分けしてく
ださい。
2 種類のグリース：ダフニーエポネックスグリース No.1
ニューモリノックグリース No.1
使用方法については、ハンドグリースガン付属の取扱説
明書を参照ください。
外観外観
外観外観
外観
Fig.4A3
0304-001 1-4
AHL01JTRP
1.2 メンテナンス準備
ࡁ࠻

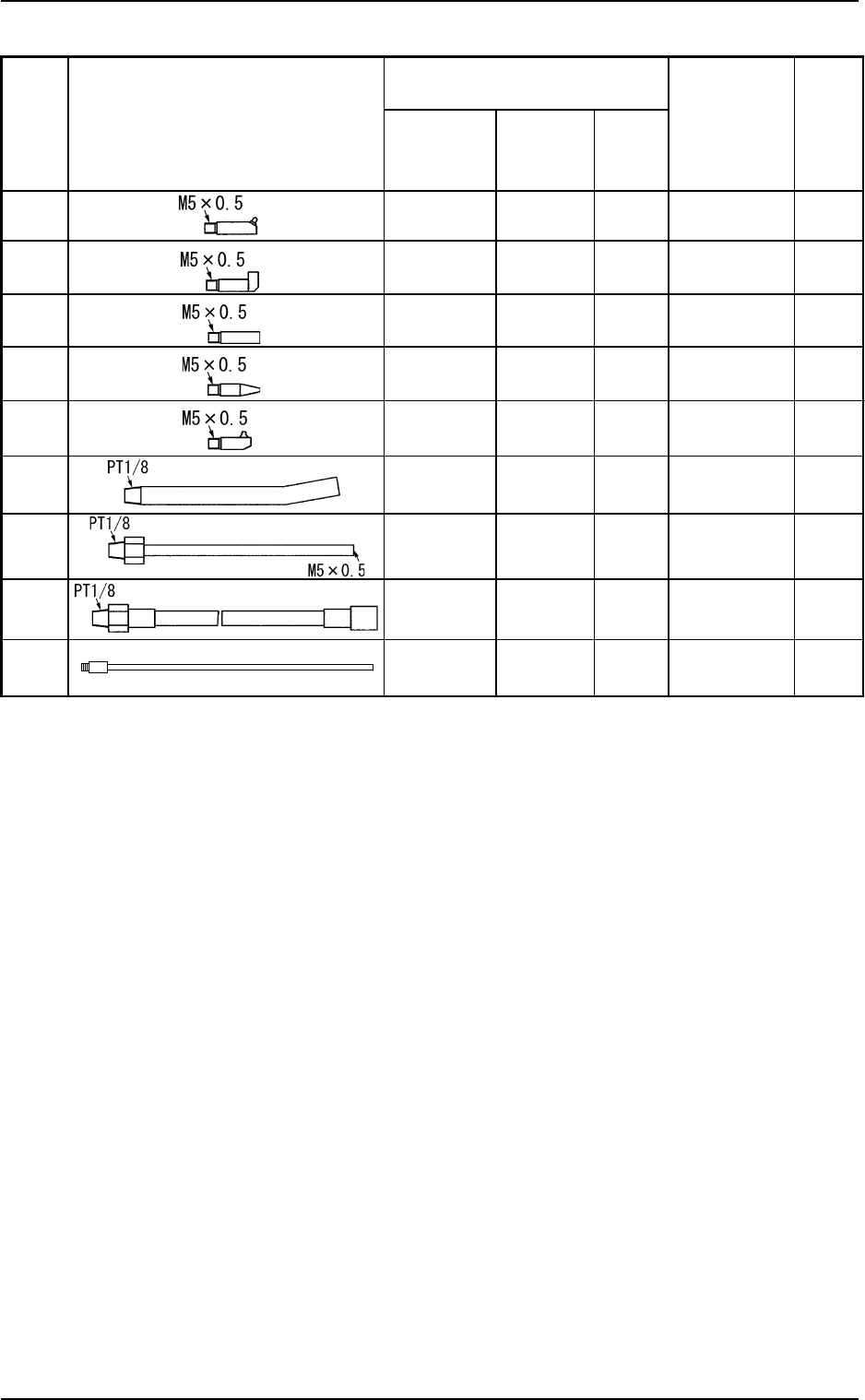

ハンドグリースガンKH-120用アタッチメント Table 4A5
規 格形 状
グリースと
部品番号 備 考
使用アッタチメント数
ダフニー ニュー
総使用
エポネックス モリノック
数
No.1用 No.1用
V 形
1 0 1 630 061 2028 HTI
S 形 112 630 061 1977 HTI
N 形 112 630 061 7467 THK
P 形 112 630 061 7474 THK
L 形 1 0 1 630 061 7481 THK
H 形 1 0 1 630 061 7450 THK
U 形 112 630 061 7443 THK
SPK-3C 1 0 1 630 061 7504
山田油機
FL 形 1 0 1 630 104 9823
HTI
0304-001 1-5 AHL01JTRP
1.2 メンテナンス準備

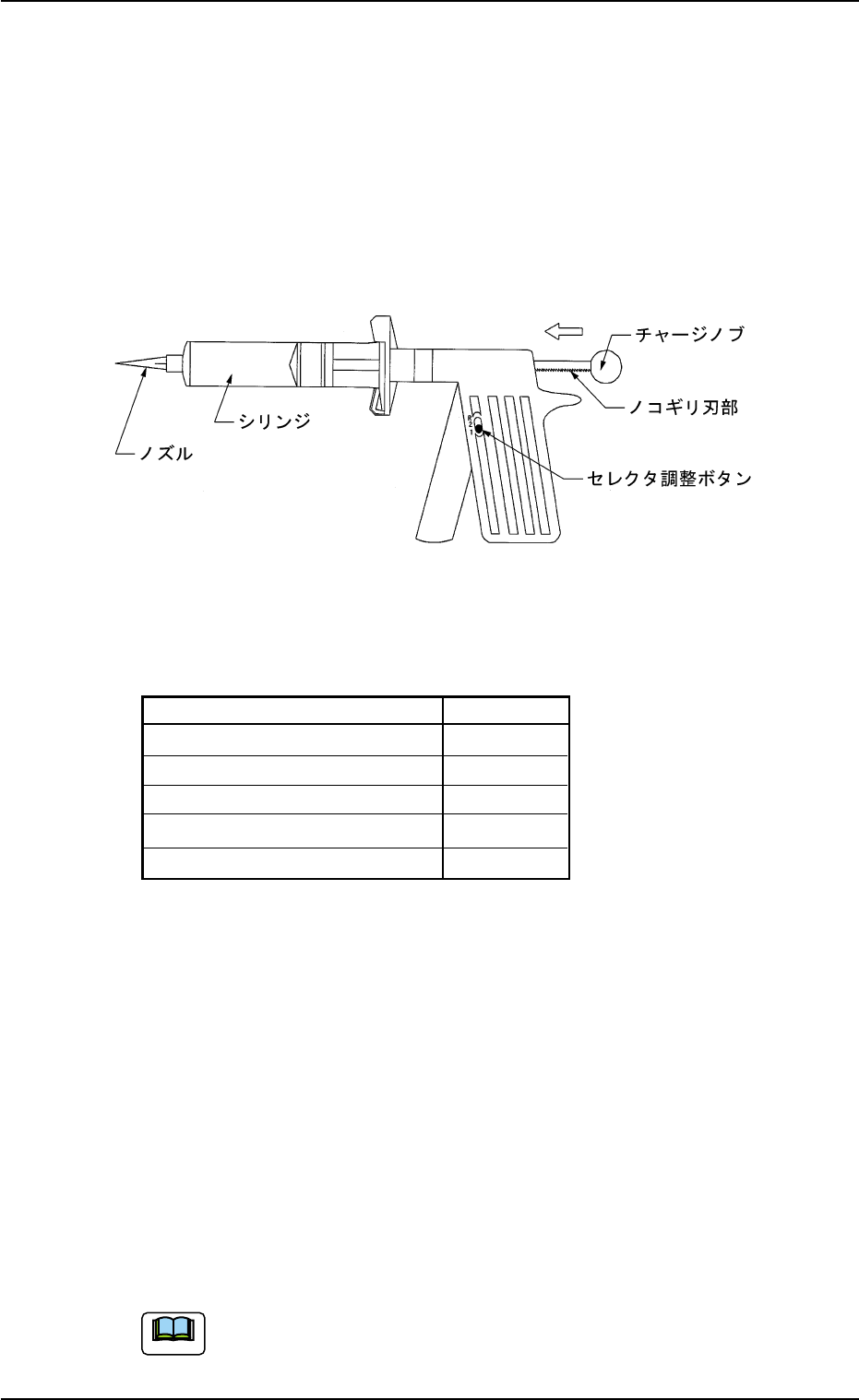

(6) ディスペンスガン DG10KIT
メーカ：サンエイテック
3 種類のグリースを給油するために使用します。
シリンジ、ノズルを使い分けします。
3 種類のグリース：ダフニーエポネックスグリース No.1
ダフニーエポネックスグリース No.3
ニューモリノックグリース No.1
外観外観
外観外観
外観
Fig.4A4
キットの内容キットの内容
キットの内容キットの内容
キットの内容
Table 4A6
品 名 数 量
10CC 用ディスペンスガン本体 1
シリンジ 20
ピストン 20
先端キャップ 20
シリンジキャップ 20
使用方法使用方法
使用方法使用方法
使用方法
(6-1) セレクタ調整ボタンは、“設定 1”で使用します。
“設定2”で使用するとグリースが出過ぎますので注意してくだ
さい。
ディスペンスガンを保管する場合は、“設定 R”にします。
(6-2) 吐出する際は、押し出し棒のノコギリ刃部を必ず下に向けて使
用してください。
(6-3) 吐出量を確認してから給油します。
(6-4) 給油するときは、そのつど、チャージノブを軽く押してから行
います。
使用方法の詳細については、ディスペンスガン付属の取扱説明
書を参照してください。
