Skötselinstruktion SIPLACE X-seri e 3 Tekniska data för automaten Från programversion SR.605.xx Utgåva 07/2008 SE 3.3 Mått och vikt 113 3.3.3 Höjd på de uppfällda skyddsluckorna 3 3 3 3 Bild 3.3 - 4 Höjd på de uppfällda …
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.3 Mått och vikt Från programversion SR.605.xx Utgåva 07/2008 SE
112
3.3.2.3 Mått för X2-automaten
3
3
3
3
3
Bild 3.3 - 3 Mått för X2-automaten (grundmaskin) i millimeter
(T) Transportriktning för kretskort
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.3 Mått och vikt
113
3.3.3 Höjd på de uppfällda skyddsluckorna
3
3
3
3

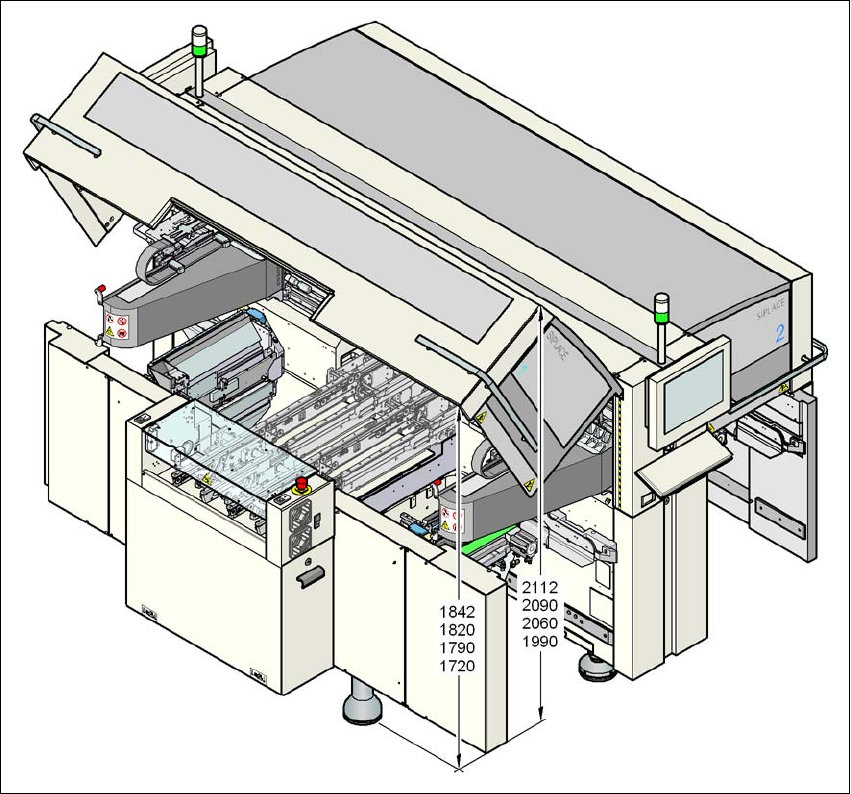

Bild 3.3 - 4 Höjd på de uppfällda skyddsluckorna- mått i millimeter
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.3 Mått och vikt Från programversion SR.605.xx Utgåva 07/2008 SE
114
3.3.4 Rangeravstånd för komponentvagnar
3.3.4.1 Rangeravstånd för komponentvagnarna vid X4-automaten
3
3

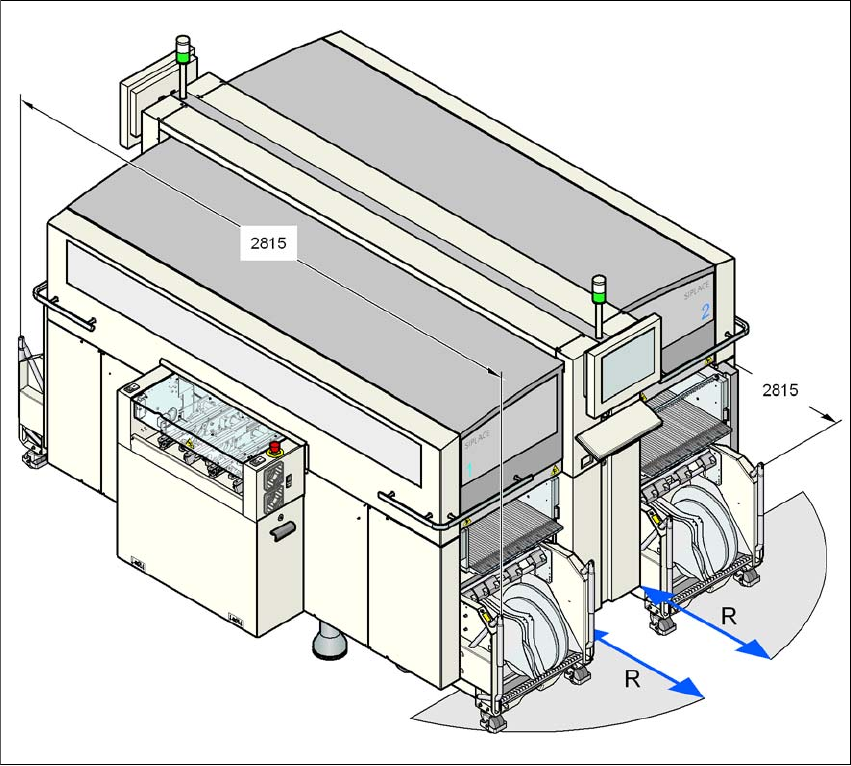

Bild 3.3 - 5 Rangeravstånd för komponentvagnarna vid X4-automaten
Rangeravstånd R, för komponentvagnarna vid X4-automaten omfattar:
– 750 mm då handtagen är fällda neråt
– 1050 mm då handtagen är fällda uppåt
3
3
3
