Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.3 Mått och vikt
115
3.3.4.2 Rangeravstånd för komponentvagnarna vid X3-automaten
3
3
Bild 3.3 - 6 Rangeravstånd för komponentvagnarna vid X3-automaten
Rangeravstånd R, för komponentvagnarna vid X3-automaten omfattar:
– på ställplatserna 1, 3 och 4
750 mm då handtagen är fällda neråt eller
1050 mm då handtagen är fällda uppåt,
– på ställplats 2
600 mm då handtagen är fällda neråt eller
900 mm då handtagen är fällda uppåt.
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.3 Mått och vikt Från programversion SR.605.xx Utgåva 07/2008 SE
116
3.3.4.3 Rangeravstånd för komponentvagnarna vid X2-automaten
3
3

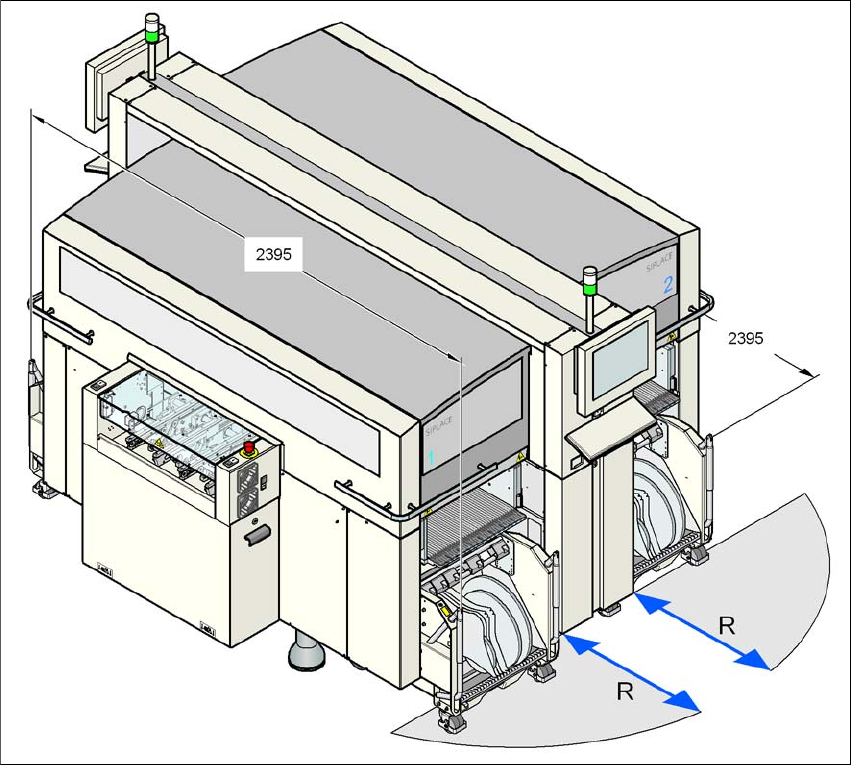

Bild 3.3 - 7 Rangeravstånd för komponentvagnarna vid X2-automaten
Rangeravstånd R, för komponentvagnarna vid X2-automaten omfattar:
– på ställplatserna 2 och 4
600 mm då handtagen är fällda neråt eller
900 mm då handtagen är fällda uppåt,
– på ställplatserna 1 och 3
750 mm då handtagen är fällda neråt eller
1050 mm då handtagen är fällda uppåt.
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.3 Mått och vikt
117
3.3.5 Tyngdpunkt
3
3
3

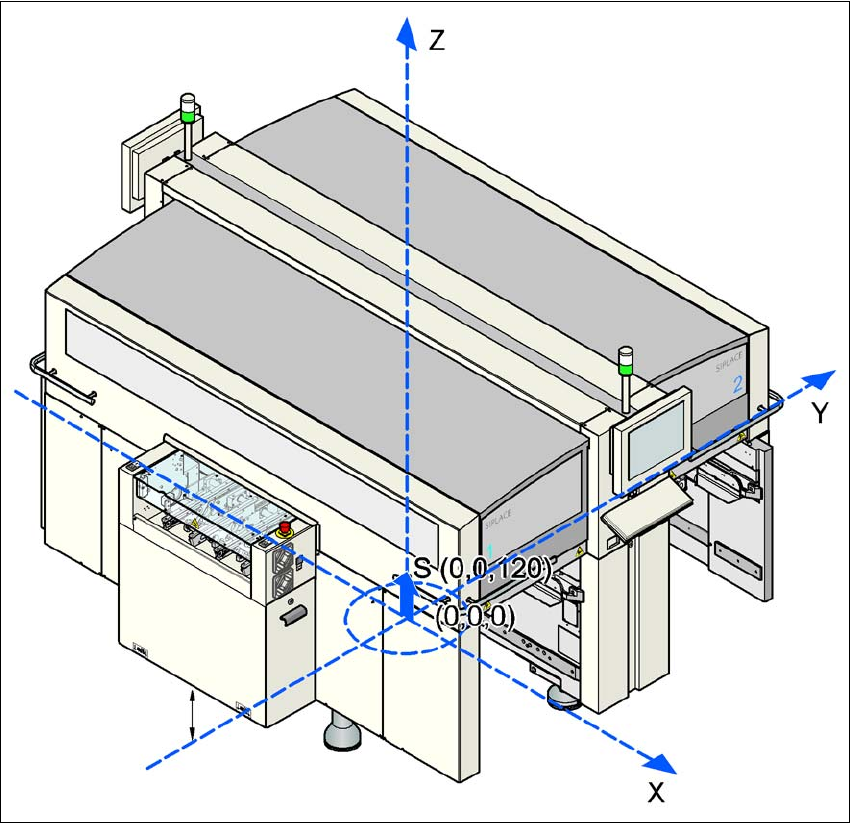

Bild 3.3 - 8 Tyngdpunkt för automaten i X-serien i millimeter
3
X-koordinater 0 mm
Y-koordinater 0 mm
Z-koordinater 120 mm höjd
Tyngdpunktskoordinaterna gäller för automat med kretskortstransportörshöjd 830 mm.
